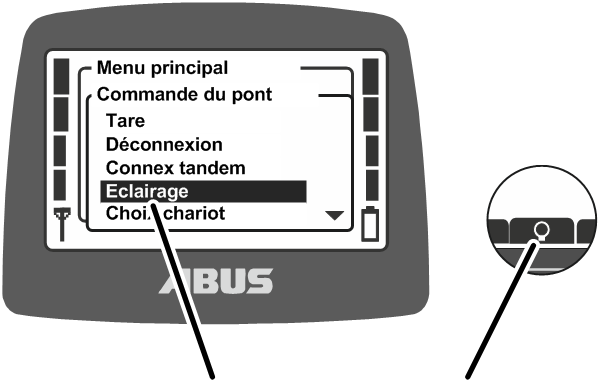

Option de menu « Commande du pont »
Symbole de la touche pour accès rapide
|
| |
|
Option de menu « Commande du pont » |
Symbole de la touche pour accès rapide |
Ces fonctions peuvent être ainsi appelées à l'aide des options de menu correspondantes du menu « Commande du pont » ou de l'une des touches pour accès rapide. À l'aide des touches pour accès rapide, les fonctions peuvent alors être appelées en mode de service « Normal » sans devoir d'abord appeler le menu. Cela peut être utile pour les fonctions fréquemment utilisées.
Il est préférable d'utiliser le menu pour appeler les fonctions rarement utilisées, afin de laisser les touches pour accès rapide aux fonctions fréquemment utilisées.
Certaines fonctions ne figurent pas parmi les options de menu, et peuvent uniquement être appelées à l'aide des touches pour accès rapide.
Les fonctions assignées aux quatre touches pour accès rapide sont indiquées en bas de l'écran.
─ Symbole apparaissant sur fond noir : cette fonction est disponible et peut être sélectionnée.
─ Symbole apparaissant sur fond blanc : cette fonction n'est actuellement pas disponible.
─ Symbole entièrement blanc : aucune fonction n'est assignée à cette touche pour accès rapide.
|
Symbole |
Description |
Fonction |
|
|
Zéro avec deux flèches |
« Tare » |
|
|
Ampoule électrique |
« Eclairage » |
|
|
Mur hachuré avec flèche |
« Fin de course » |
|
|
Cadenas fermé |
« Connexion » Le pont est déconnecté. Appuyer pour la « connexion ». |
|
|
Cadenas ouvert |
« Déconnexion » Le pont est connecté. Appuyer pour la « déconnexion ». |
|
|
Double cadenas fermé |
« Connex tandem » Le pont n'est pas connecté en mode de fonctionnement en tandem. |
|
|
Double cadenas ouvert |
« Déconn tandem » Le pont est connecté en mode de fonctionnement en tandem. Appuyer pour la « déconn tandem ». |
|
|
Règle avec graduation fine |
« Microvitesse act. » La micro-vitesse est désactivée. Appuyer pour l'activer. |
|
|
Règle avec graduation grossière |
« Microvitesse dés. » La micro-vitesse est activée. Appuyer pour le désactiver. |
|
|
'T' avec flèche |
« Teach-In » |
|
|
Ligne avec deux flèches |
« Positionner » |
|
|
'O' avec chiffres de 1 à 6 |
« Option » 1 à 6 |
|
|
Charge suspendue de manière stationnaire avec deux flèches |
« Oscil. affaib act. » Le contrôle de balancement de la charge est désactivé. Appuyer pour l'activer. |
|
|
Charge oscillante |
« Oscil. affaib dés. » Le contrôle de balancement de la charge est activé. Appuyer pour le désactiver. |
|
|
Flèche avec losange |
« Chang. fréq. » |
|
|
Danger dû à l'affectation des touches en cas d'utilisation à deux mains ! Si, dans le cas d'une utilisation à deux mains (par ex. pour installation sous vide ou traverse magnétique), les fonctions de détachement de la charge se trouvent sur deux touches pour accès rapide, il se peut que les deux touches soient pressées au lieu d'une seule. Dans ce cas, la charge se détache involontairement et peut blesser ou tuer des personnes. Ne pas utiliser les touches pour accès rapide pour les fonctions avec utilisation à deux mains ! |
|
|
Danger en cas d'absence du marquage des touches Les touches pour accès rapide destinées aux fonctions supplémentaires portent les inscriptions « O1 » à « O6 » et ne peuvent pas être libellées différemment. Pour cette raison, les autres personnes ne savent pas à quelles fonctions correspondent ces touches pour accès rapide. Instruire minutieusement le pontier ! |
|
| |
|
Option de menu « Accès rapide » |
|
Avec la touche MENU, appeler le
menu principal.

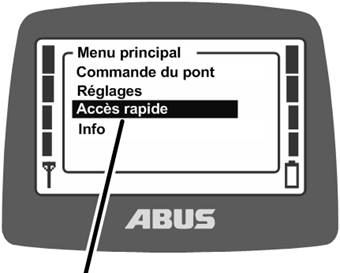

Appeler le menu « Accès
rapide ».
|
| |
|

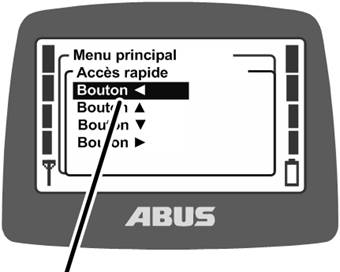

Touche flèche à laquelle une fonction doit être assignée |
|
Sélectionner la touche flèche à
laquelle une fonction doit être assignée.
|
| |
|

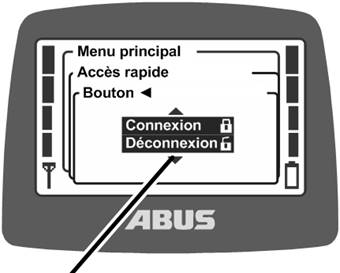

Fonction de la touche pour accès rapide |
|
Sélectionner la fonction
souhaitée.
Valider avec ENTREE.
Si cette fonction a déjà été assignée à une autre touche pour accès rapide :
|
|

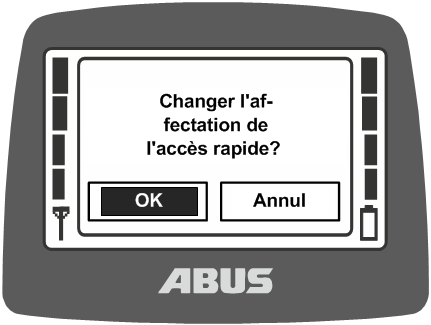

● Le message « Changer l'affectation de l'accès rapide » apparaît sur l'écran.
Sélectionner le bouton
« OK » et valider.
Fermer le menu.
|

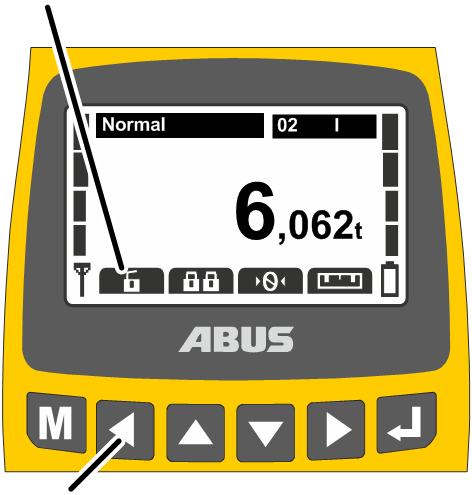

Fonction sélectionnée |
|
|
| |
|
Touche pour accès rapide sélectionnée |
|
● La fonction est sauvegardée.
● En mode de service « Normal », la fonction souhaitée apparaît sur l'écran au-dessus de la touche pour accès rapide sélectionnée.
