Actionneur
Manchette
Anneau à encoches
Lorsqu'une manchette est endommagée au niveau d'un bouton (déchirée par exemple), le cache de bouton doit être remplacé.
Pour le remplacement, il n'est pas nécessaire de désassembler l'émetteur.
|
|

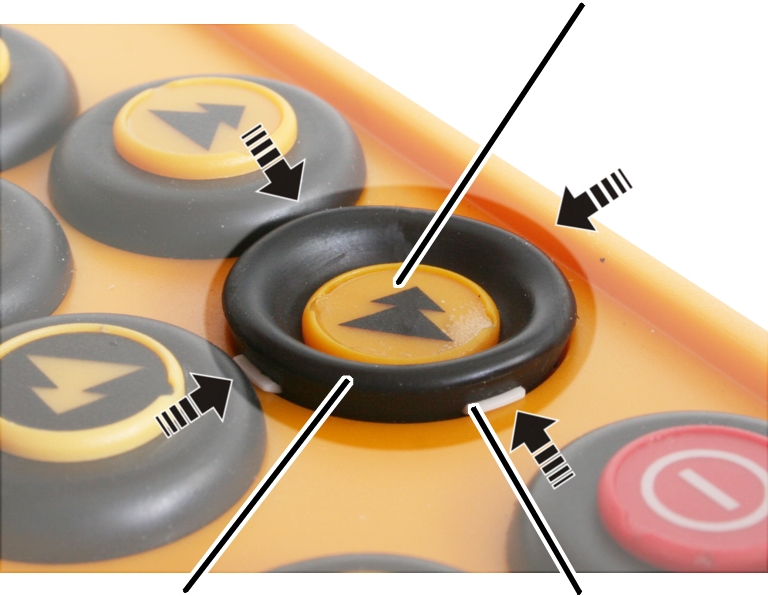

Actionneur |
|
| |
|
Manchette |
Anneau à encoches |
Abaisser entièrement et maintenir l'actionneur.
A l'aide d'un outil non tranchant, faire sortir successivement les
languettes blanches de l'anneau à encoches au niveau de la manchette, en haut,
en bas, à gauche et à droite.
● Le cache de bouton n'est plus fixé sur l'émetteur.
|
| |
|
|

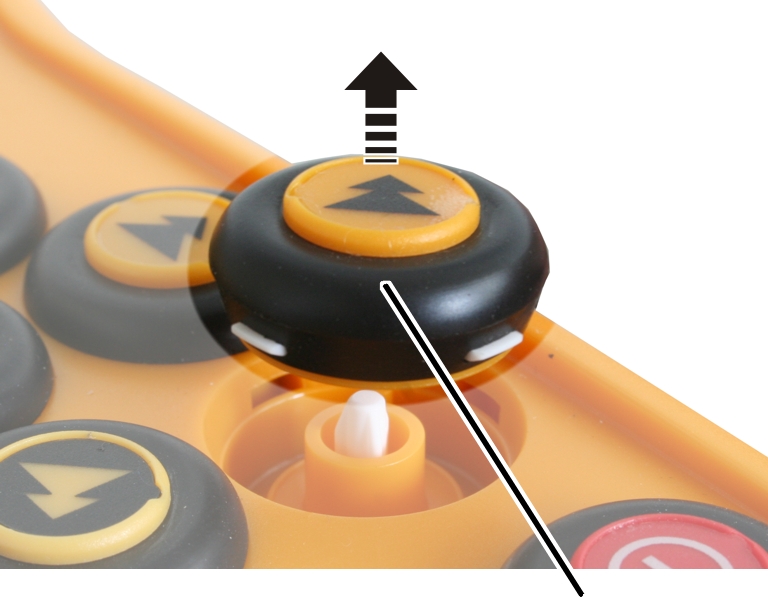

Cache de bouton |
Retirer le cache de bouton.
|
|

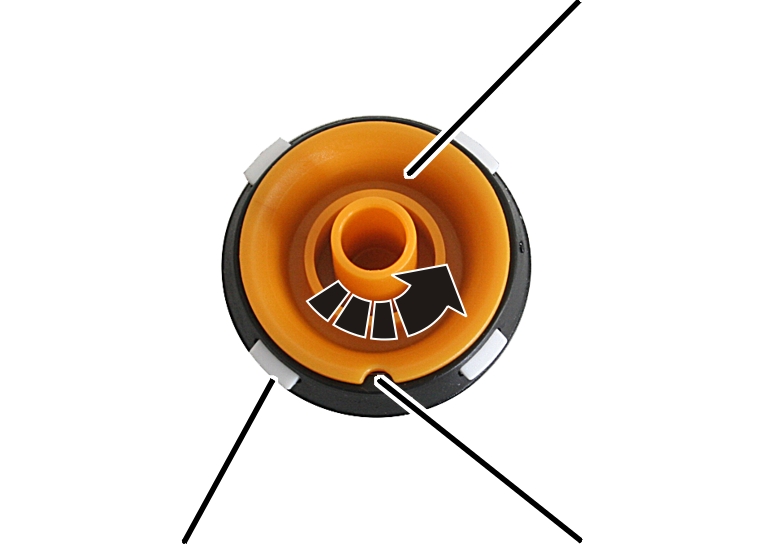

Actionneur |
|
| |
|
Anneau à encoches |
Rainure |
Tourner l'actionneur du nouveau cache de bouton de sorte que la
rainure se trouve exactement au niveau d'une languette.
|
|

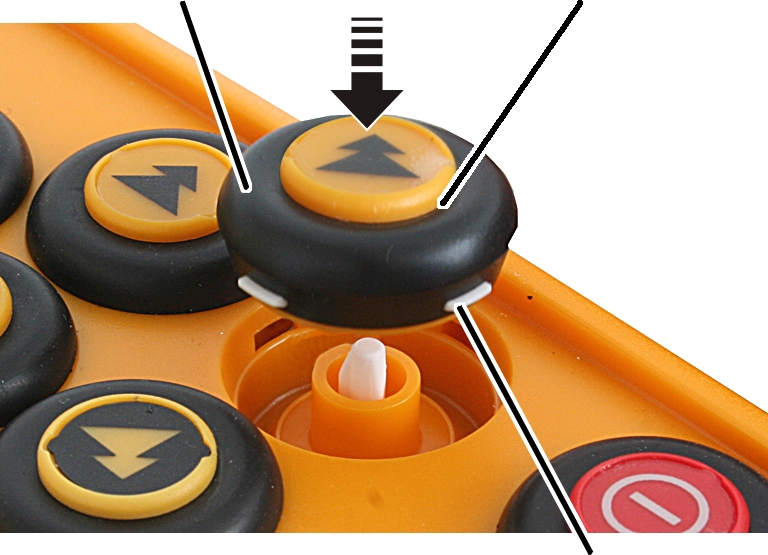

Actionneur |
|
| |
|
Anneau à encoches |
Rainure |
|
Manchette |
Cache de bouton |
|
| |
|
|
Anneau à encoches |
Installer un nouveau cache de bouton.
Une seule position possible en raison de la rainure.
Presser la manchette sur tout le pourtour jusqu'à ce que l'anneau à
encoches s'enclenche.
