Avant le montage, planifier où
et comment le récepteur sera monté sur le pont.
Avant le montage, planifier où
et comment le récepteur sera monté sur le pont.
Pour une connexion radio aussi stable que possible :
─ Le récepteur doit être positionné de manière à pouvoir émettre dans toutes les directions. Le récepteur ne doit donc pas être bloqué par des pièces métalliques se trouvant à proximité immédiate.
─ La distance minimale entre le récepteur et les pièces métalliques, dans toutes les directions, est de 1 m.
─ La position du récepteur doit lui permettre d'être raccordé au coffret électrique du pont à l'aide du câble de connexion fourni.
─ Le récepteur doit être positionné à la verticale et le câble de connexion doit sortir du récepteur par le bas.
─ Le récepteur doit être positionné de manière à ce que les DEL pointent en direction du centre du pont et soient bien visibles dans la zone d'action du pont.
Exemple de montage du récepteur CAN bus :
|
Récepteur CAN bus |
|
|
| |
|
Antenne à pied magnétique |
|

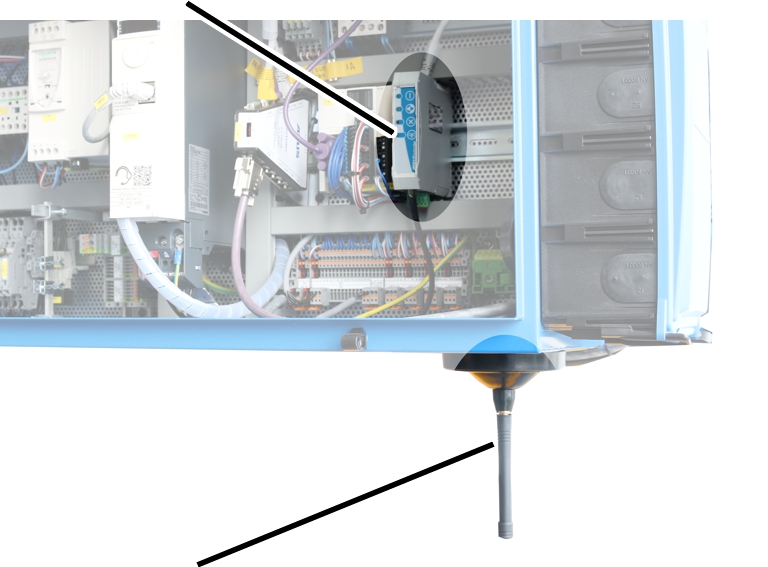

─ Le récepteur CAN bus est monté dans le coffret électrique du pont. Pour assurer une connexion radio aussi stable que possible, une antenne à pied magnétique externe est raccordée et sort du coffret électrique du pont.
─ Les consignes indiquées ci-dessus s'appliquent au montage de l'antenne à pied magnétique.
─ Installer l'antenne à pied magnétique de manière à ce qu'elle ne reste accrochée nulle part lors de la translation du pont ou du chariot de direction.
|
|

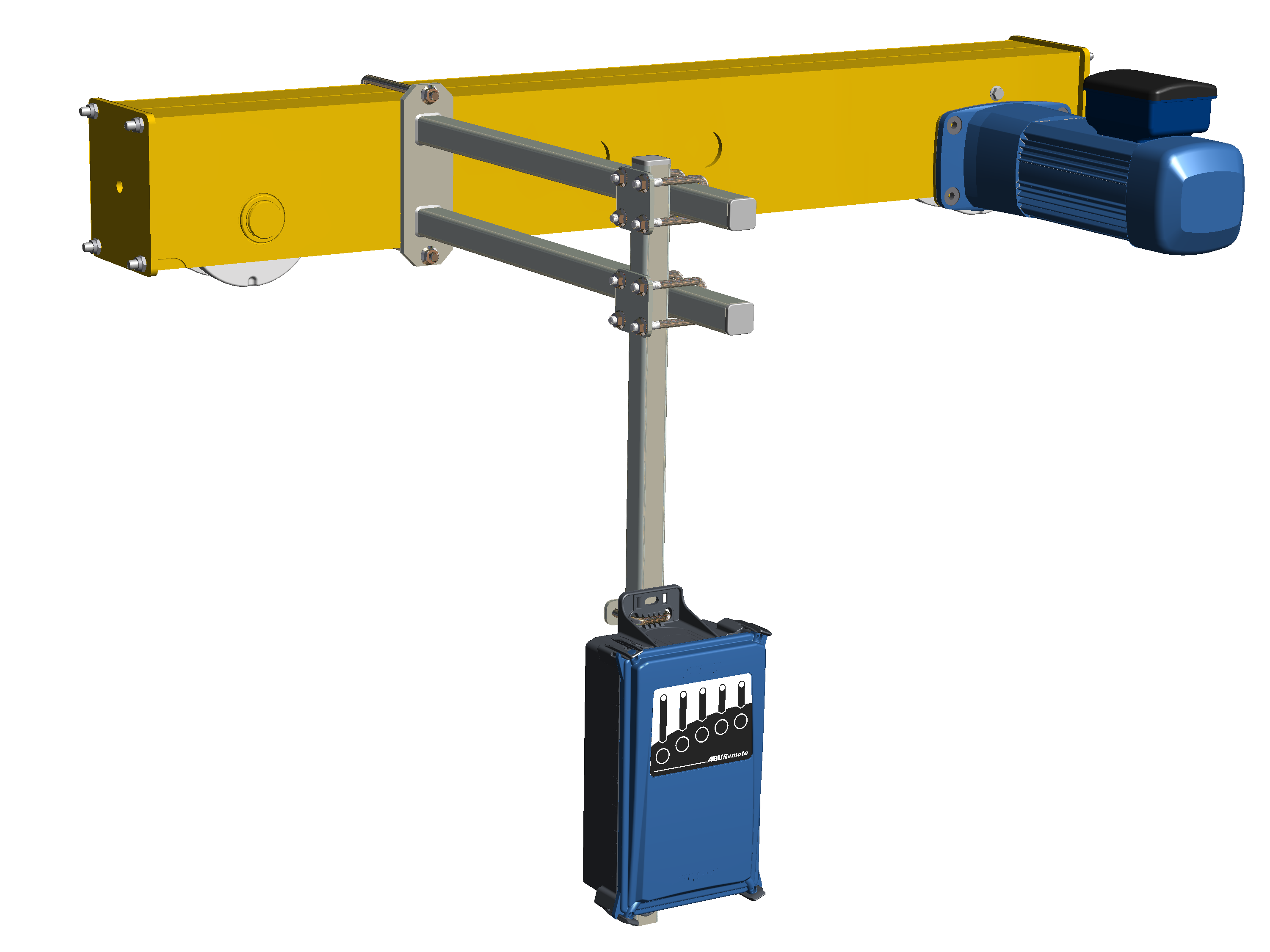

─ Pont roulant monopoutre : le récepteur doit être fixé au sommier comme indiqué sur l'image. Le récepteur doit dépasser vers le bas en dessous de la poutre principale afin de pouvoir émettre librement dans toutes les directions.
─ Pont roulant bipoutre : le récepteur doit être fixé au sommier entre les deux poutres principales comme indiqué sur l'image. Le récepteur doit dépasser vers le bas en dessous des poutres principales afin de pouvoir émettre librement dans toutes les directions.
─ Grue vélocipède : le récepteur doit être fixé au sommier central comme indiqué sur l'image. Le récepteur doit être suspendu à peu près à la hauteur du sommier inférieur de la grue vélocipède.
|
|

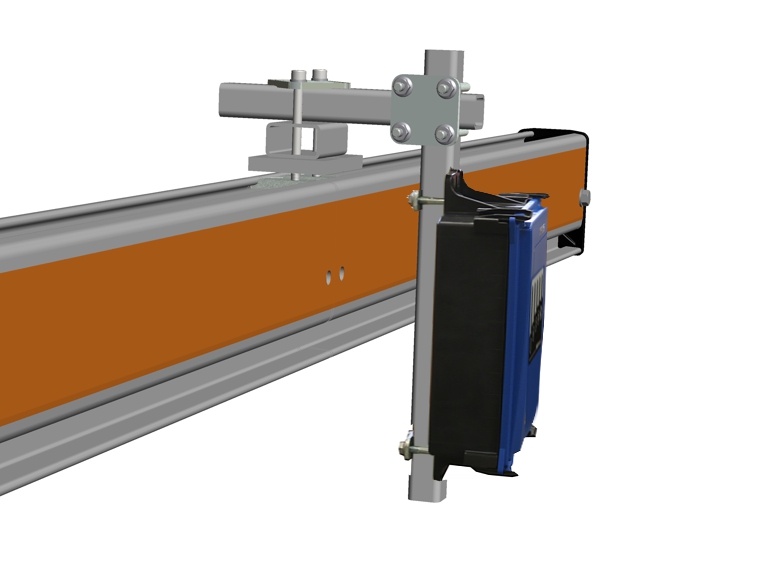

─ Système HB : le récepteur doit être fixé à la poutre principale avec une unité de serrage dans la tête de profil, comme indiqué sur l'image.
|
|

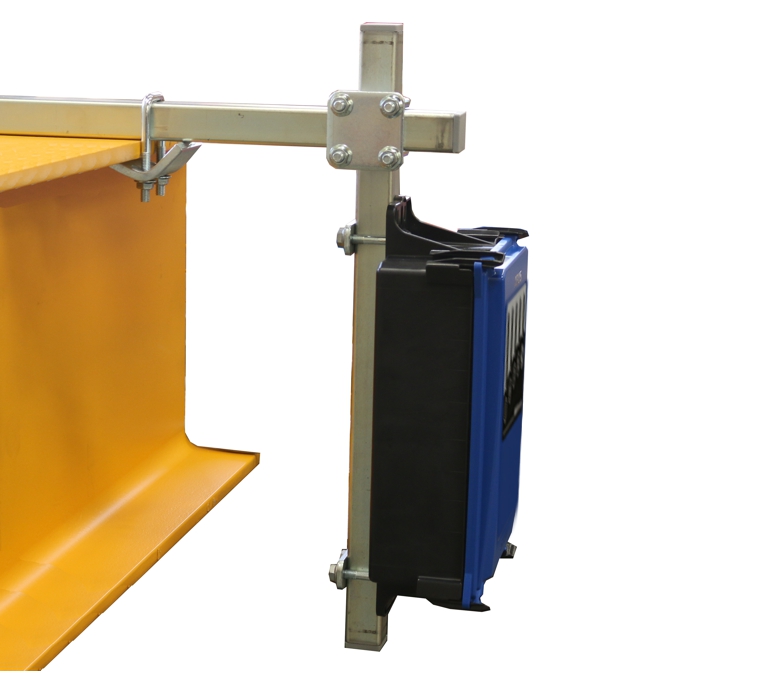

─ Pont roulant suspendu : le récepteur doit être fixé à la poutre principale avec des crapauds sur l'aile supérieure, comme indiqué sur l'image.
─ Potence : le récepteur doit être fixé à la flèche avec des crapauds sur l'aile supérieure, comme indiqué sur l'image.
