Risque d'électrocution !
Certains éléments du boîtier sont sous tension, ce qui entraîne un risque d'électrocution.
Avant d'ouvrir le récepteur, désactiver entièrement le récepteur ou l'ensemble du pont.
Le récepteur doit être ouvert en cas de réparation ou de remplacement.
|
|
Risque d'électrocution ! Certains éléments du boîtier sont sous tension, ce qui entraîne un risque d'électrocution. Avant d'ouvrir le récepteur, désactiver entièrement le récepteur ou l'ensemble du pont. |
|
Clips de fermeture supérieurs |
Couvercle |
|
| |

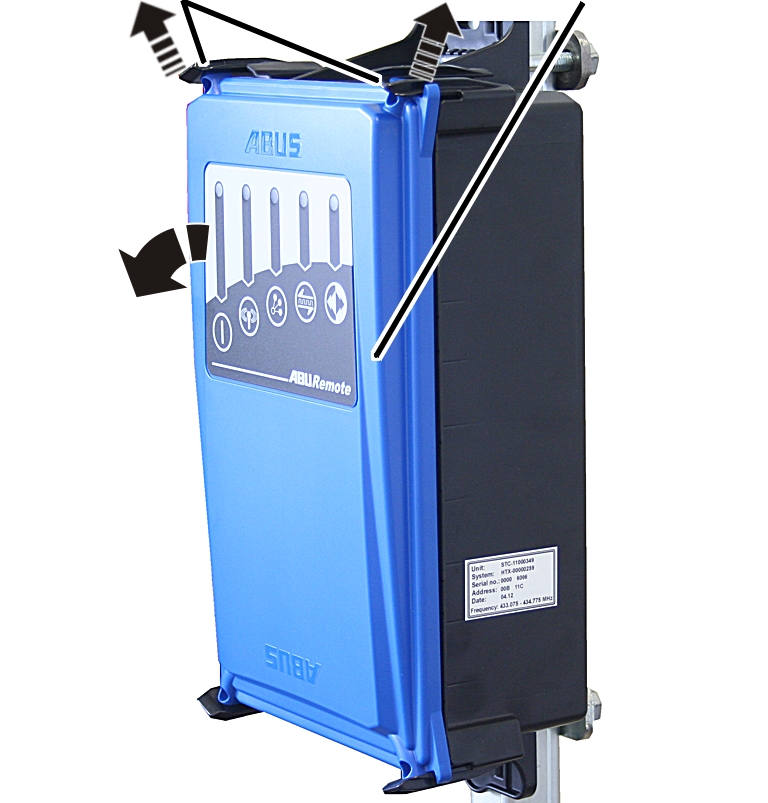

Dévisser les vis à tête bombée (4x) du couvercle.
Presser légèrement les deux clips de fermeture supérieurs vers
l'extérieur.
Retirer simultanément le couvercle de la partie supérieure du
boîtier.
|
| |
|
Clips de fermeture inférieurs |
|

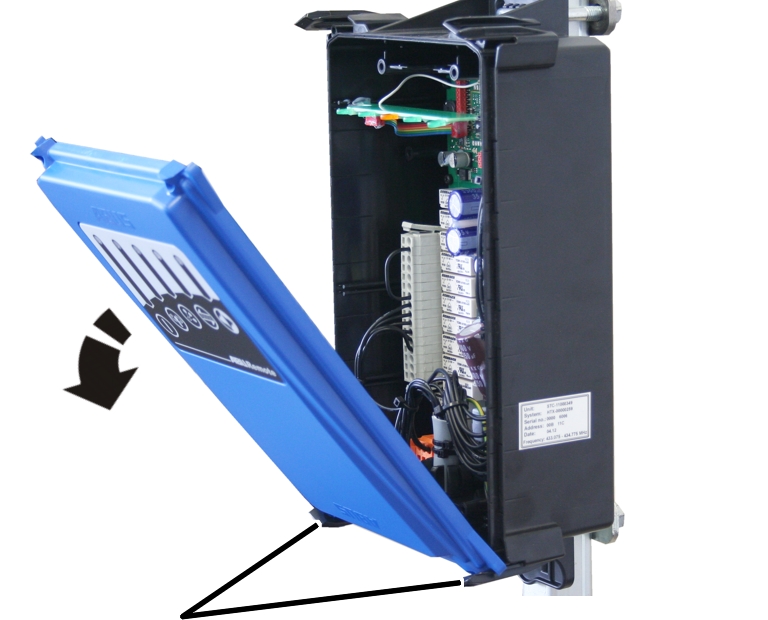

Basculer le couvercle vers le bas jusqu'à ce qu'il soit presque à
l'horizontale.
● Lors du basculement, le couvercle se dégage automatiquement des clips de fermeture inférieurs.
Mettre le couvercle de côté.
|
|
Clips de fermeture |
|
| |
|
Couvercle |
|

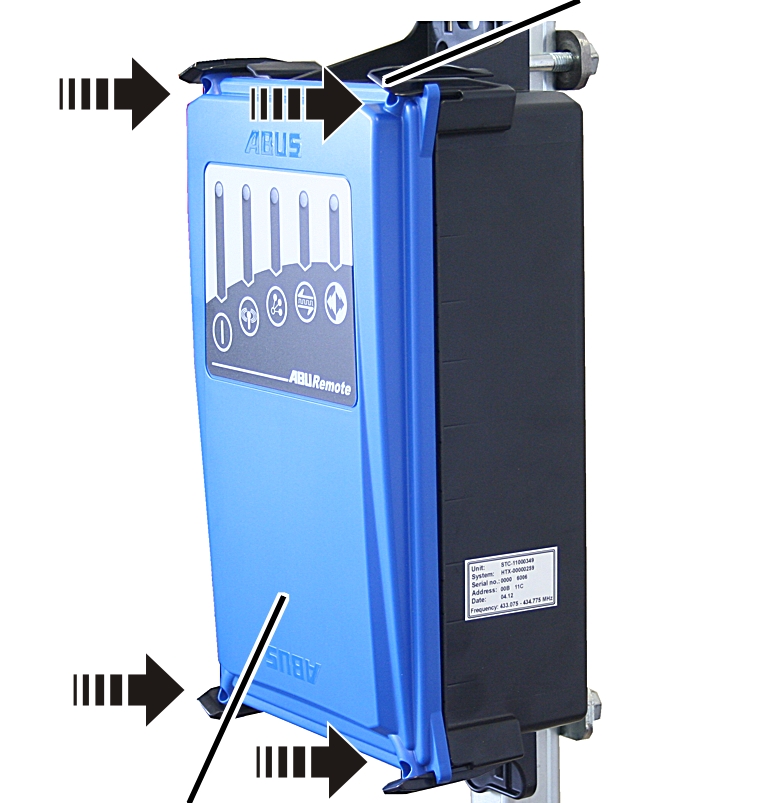

Poser le couvercle sur les quatre angles du boîtier.
Enclencher simultanément le couvercle dans les quatre clips de
fermeture.
Visser le couvercle à l'aide des vis à tête bombée M3,5x14.
0,5 Nm.
