Activation et désactivation du contrôle de balancement de la charge

Uniquement pour ABUControl avec contrôle de balancement de la charge



La fonction « Oscil. affaib » permet, sur un pont avec ABUControl, de réduire nettement le mouvement d'oscillation du crochet de levage pendant la translation du pont ou du chariot de direction. Voir le manuel du produit « ABUControl ».

Cette fonction peut être appelée dans le menu ou à l'aide d'une touche pour accès rapide.



Activer le contrôle de balancement de la charge :

Le contrôle de balancement de la charge fonctionne d'abord uniquement avec un pont équipé d'un seul chariot de direction ou avec un pont équipé de plusieurs chariots de direction dont le chariot de direction non utilisé se trouve en position d'arrêt.
En cas de fonctionnement commun de plusieurs chariots de direction ou en fonctionnement en tandem, le contrôle de balancement de la charge doit être autorisé séparément. Voir le manuel produit ABUControl.

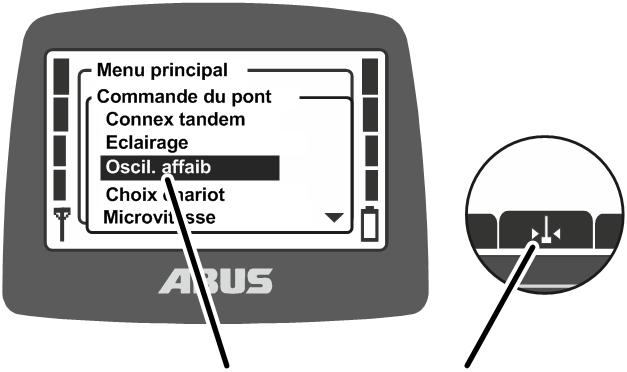

Option de menu « Oscil. affaib »	Touche pour accès rapide « Oscil. affaib »

   Soit :

Appuyer sur la touche pour accès rapide « Oscil. affaib act. » (balancier avec flèches).

Soit :

Avec la touche MENU, appeler le menu principal,

appeler le menu « Commande du pont »,

appeler l'option de menu « Oscil. affaib ».





ABUControl doit connaître la longueur de l'équipement d'accrochage de la charge pour que le contrôle de balancement de la charge fonctionne correctement.



Danger dû au balancement de la charge ! Si la longueur de l'équipement d'accrochage de la charge est mal réglée, cela peut entraîner un fort balancement de la charge ! Régler la longueur de l'équipement d'accrochage de la charge après chaque élingage !

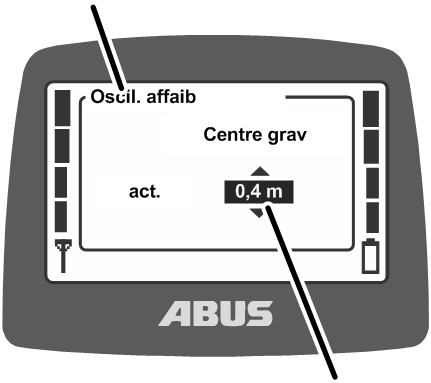

Menu « Oscil. affaib »
	Distance entre crochet de levage et centre de gravité

●   La fenêtre « Oscil. affaib » s'affiche.

●   La dernière distance réglée s'affiche.

   Estimer la distance entre le crochet de levage et le centre de gravité de la charge.

   Régler la distance.

La distance peut être réglée par incréments de 0,2 m.

   Valider la valeur avec ENTREE.

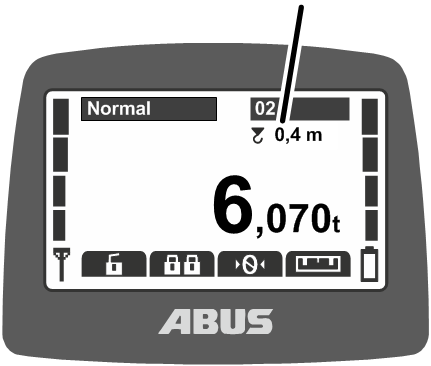

	Symbole de crochet de levage

●   Sous le numéro de pont, un symbole de crochet de levage et la distance réglée sont affichés.





Avec contrôle de balancement de la charge translation du pont et du chariot de direction :

   Utiliser le pont comme à l’accoutumée.

●   À partir des vitesses de déplacement du pont et du chariot de direction, de la position du crochet et de la longueur de l’équipement d’accrochage de la charge, ABUControl calcule l’oscillation normale de la charge et accélère et freine les moteurs de déplacements horizontaux de façon à réduire le mouvement d’oscillation.

●   Les courses d’accélération et de freinage ne changent pas de façon significative.

●   Les influences extérieures dues aux vent, à des heurts de la charge ou du crochet de levage ainsi que les mouvements manuels ne sont pas compensés.





Désactivation du contrôle de balancement de la charge :

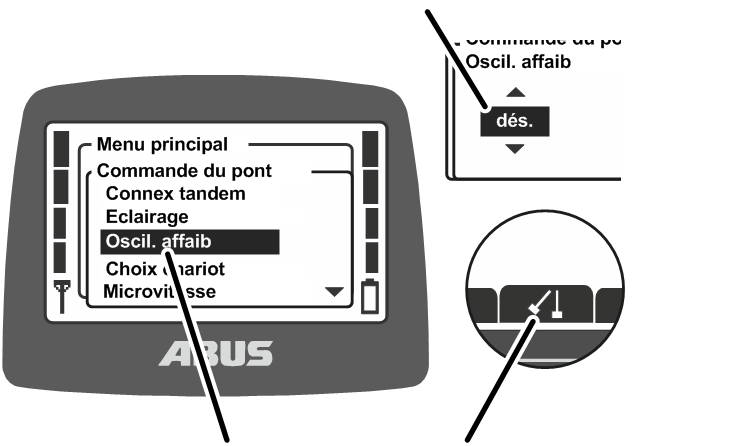

	Menu « Oscil. affaib »
Option de menu « Oscil. affaib »	Touche pour accès rapide « Oscil. affaib dés. »

   Soit :

Appuyer sur la touche pour accès rapide « Oscil. affaib dés. » (deux balanciers).

Soit :

Avec la touche MENU, appeler le menu principal,

appeler le menu « Commande du pont »,

dans l'option de menu « Oscil. affaib », sélectionner la valeur « dés. »,

valider avec la touche ENTREE.

●   Le contrôle de balancement de la charge est désactivé.



Le contrôle de balancement de la charge est automatiquement désactivé lors de la commutation entre plusieurs mécanismes de levage (par ex. entre deux chariots de direction sur un pont).

Le contrôle de balancement de la charge peut être cependant réactivé en fonction du réglage sélectionné dans ABUControl (avec longueur corrigée de l'équipement d'accrochage de la charge).
