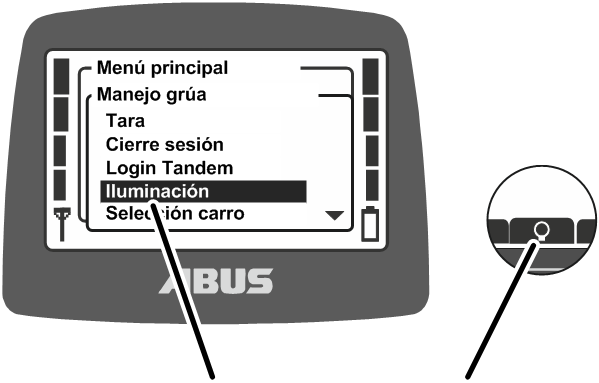

Punto de menú en el menú "Manejo grúa"
Icono de la tecla de acceso rápido
|
| |
|
Punto de menú en el menú "Manejo grúa" |
Icono de la tecla de acceso rápido |
Se puede acceder a las funciones a través de los correspondientes puntos en el menú "Manejo grúa" del emisor o mediante una de las teclas de acceso rápido. Con las teclas de acceso rápido podrá acceder de forma rápida y sencilla a las funciones en el modo de servicio "Normal" sin tener que abrir el menú para ello. Esto tiene sentido para funciones de uso frecuente.
Las funciones de uso menos frecuente se manejan mejor a través del menú, para que las teclas de acceso rápido queden libres para funciones frecuentes.
Algunas funciones sólo pueden activarse mediante teclas de acceso rápido y no a través de puntos de menú.
En la pantalla se muestra, en el borde inferior, la ocupación de las cuatro teclas de acceso rápido.
─ Icono con fondo negro: la función está disponible y se puede utilizar.
─ Icono con fondo blanco: la función no está actualmente disponible.
─ Icono totalmente en blanco: no hay función elegida para esta tecla de acceso rápido.
|
Icono |
Descripción |
Función |
|
|
Cero con dos flechas |
"Tara" |
|
|
Bombilla |
"Iluminación" |
|
|
Muro rayado con flecha |
"Interruptor de corte" |
|
|
Candado cerrado |
"Inicio sesión" La grúa no está enlazada con el emisor. Pulsar para "Inicio sesión". |
|
|
Candado abierto |
"Cierre sesión" La grúa tiene sesión iniciada. Pulsar para "Cierre sesión". |
|
|
Dos candados cerrados |
"Login Tandem" La grúa no tiene sesión iniciada en funcionamiento tándem. Pulsar para "Login Tandem". |
|
|
Dos candados abiertos |
"Logout Tandem" La grúa tiene sesión iniciada en funcionamiento tándem. |
|
|
Regla con escala fina |
"Superlenta On" Elevación a velocidad superfina desconectada. Pulsar para conectarlo. |
|
|
Regla con escala gruesa |
"Superlenta Off" La velocidad de alta precisión está conectada. Pulsar para desconectarlo. |
|
|
'T' con flecha |
"Teach-In" |
|
|
Línea con dos flechas |
"Posicionar" |
|
|
'O' con cifras del 1 al 6 |
"Opción" 1 a 6 |
|
|
Carga que cuelga quieta con dos flechas |
"Amort. oscil. On" El control de la oscilación está desconectado. Pulsar para conectarlo. |
|
|
Carga oscilante |
"Amort. oscil. Off" El control de la oscilación está conectado. Pulsar para desconectarlo. |
|
|
Flecha con rombo |
"Cambio frec." |
|
|
¡Peligro por asignación de teclas al manejar con ambas manos! Si en el manejo a dos manos (por ejemplo, con dispositivo de ventosa o sistema para electroimanes) las funciones para soltar la carga están asignadas a dos teclas de acceso rápido, puede suceder que en lugar de una se pulsen directamente ambas teclas. La carga será soltada accidentalmente y puede lesionar o matar a personas. ¡No utilizar las teclas de acceso rápido para funciones con manejo a dos manos! |
|
|
¡Peligro por falta de rotulación en las teclas! Las teclas de acceso rápido para funciones adicionales se rotulan con "O1" a "O6" y no pueden rotularse individualmente. DE esta forma, otras personas no pueden saber qué funciones se activan con estas teclas. ¡El gruísta debe estar debidamente instruido! |
|
| |
|

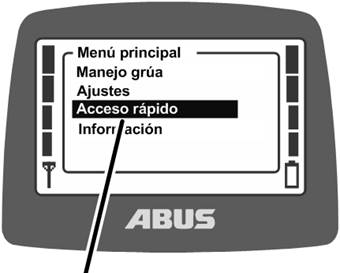

Punto de menú "Acceso rápido" |
|
Abrir el menú principal con la
tecla de Menú.
Abrir el menú "Acceso
rápido".
|
| |
|

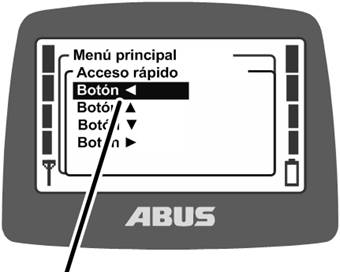

Tecla de flecha que debe ocuparse |
|
Elegir la tecla de flecha que
debe ocuparse con una función.
|
| |
|

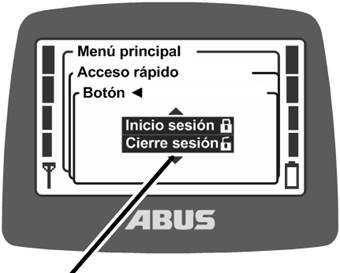

Función para la tecla de acceso rápido |
|
Elegir la función deseada.
El valor se confirma con
ENTER.
Si antes ya hubiera estado programa otra función en esta tecla de acceso rápido:
|
|

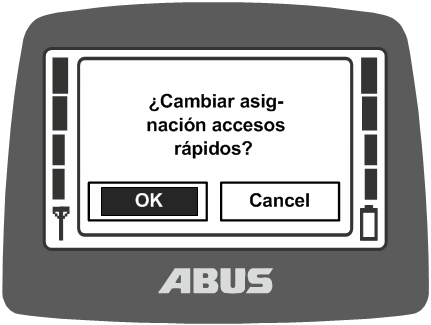

● En pantalla aparece el mensaje "¿Cambiar asignación accesos rápidos?".
Elegir el botón en pantalla con
OK y confirmar.
Cerrar el menú.
|

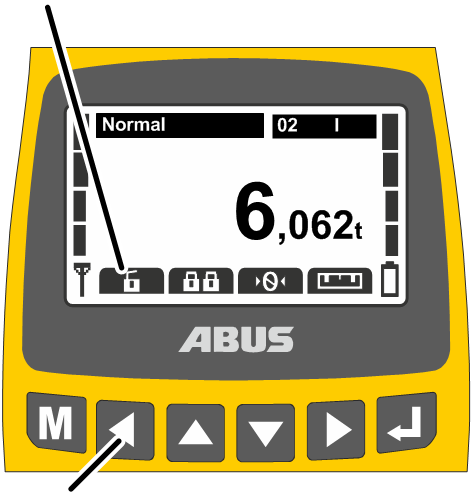

Función elegida |
|
|
| |
|
Tecla de acceso rápido seleccionada |
|
● En pantalla aparece la función deseada en el modo de servicio "Normal" por encima de la tecla de acceso rápido.
