Planificar el montaje en la grúa



*   Antes del montaje hay que planificar dónde y cómo se montará el receptor en la grúa.





Planificar la colocación del receptor

Para una conexión por radio estable:

─     El receptor debe posicionarse de tal forma que pueda emitir libremente en todas las direcciones. Por ello, el receptor no debe estar bloqueado por piezas metálicas en proximidad inmediata.

─     La distancia mínima del receptor a las piezas metálicas en cualquier dirección es de 1 m.

─     Planificar la posición del receptor de forma que pueda conectarse al cuadro eléctrico de la grúa con la línea de conexión suministrada.

─     El receptor debe situarse vertical con el cable de conexión saliendo del receptor por abajo.

─     El receptor se posicionará de forma que los LED señalen hacia el centro de la grúa y sean bien legibles desde la zona de trabajo de la grúa.





Solo con receptor CAN-Bus



Ejemplo de montaje del receptor CAN-Bus:

Receptor CAN-Bus



Antena de base magnética

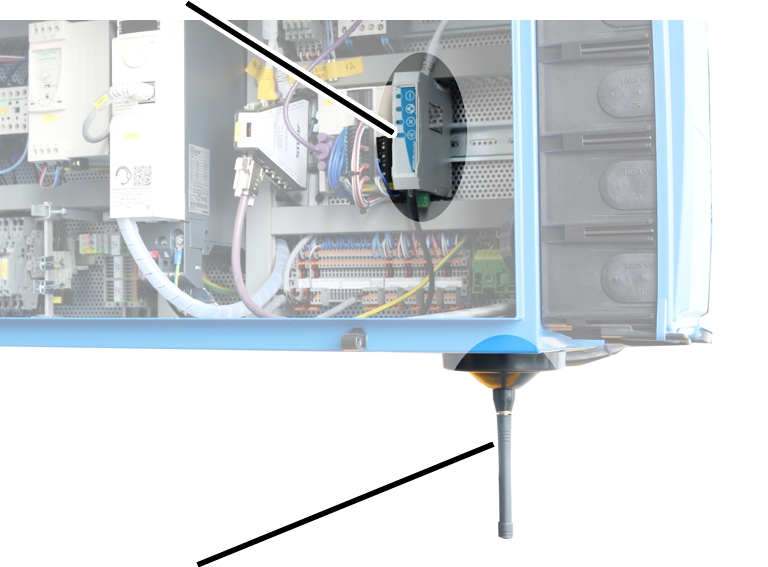

─     El receptor CAN-Bus se monta en el cuadro eléctrico de la grúa. Para garantizar una conexión estable por radio se conecta una antena de base magnética que se coloca fuera del cuadro eléctrico de la grúa.

─     Para el montaje de la antena de base magnética se aplican las instrucciones anteriores.

─     Colocar la antena de base magnética de tal forma que no se enganche por ningún lado durante el desplazamiento de la grúa o del carro.







Planificar la posición del receptor

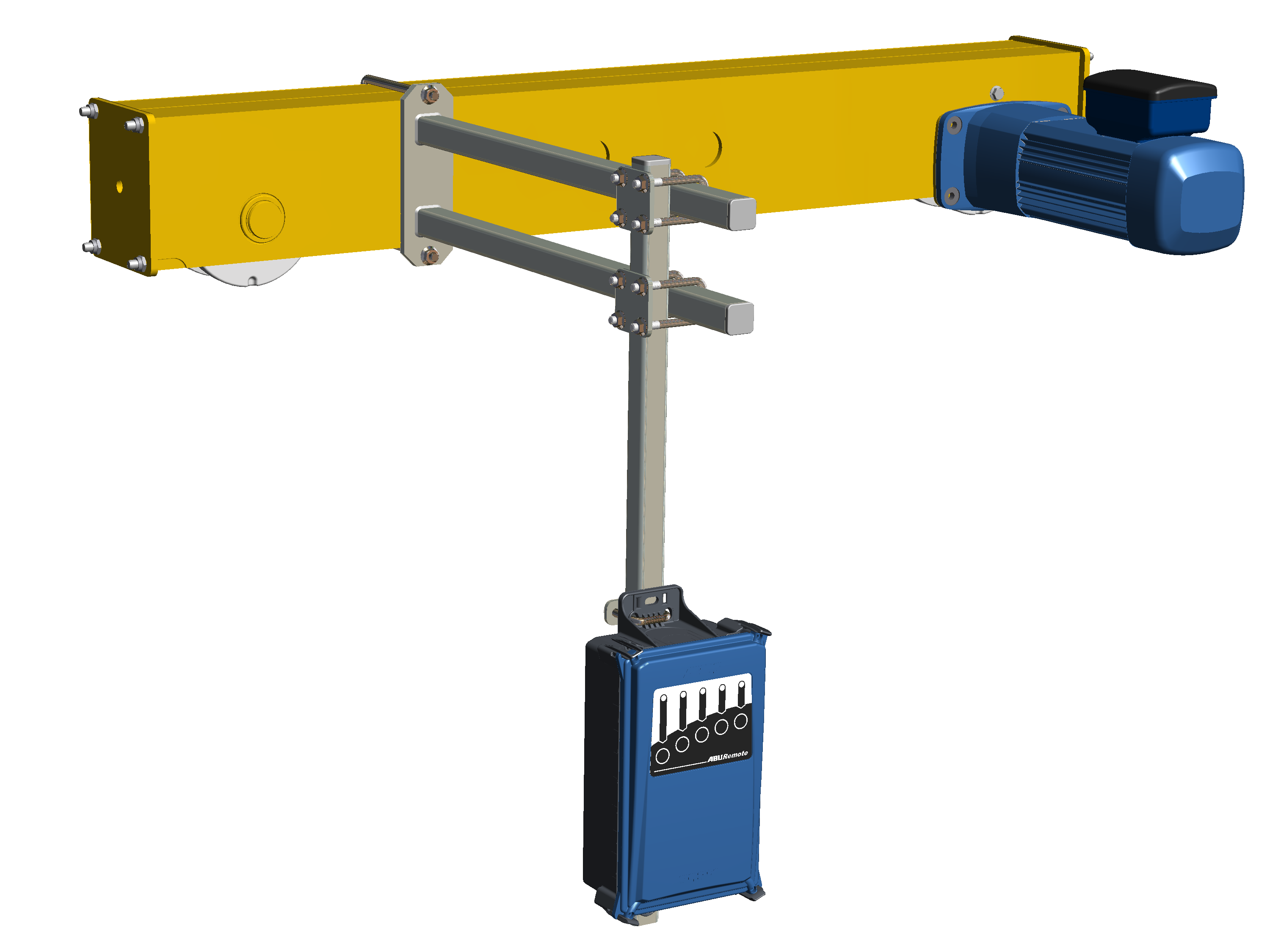

─     Puente grúa monorraíl: el receptor debe fijarse al testero como se muestra en la imagen. El receptor debe asomar hacia abajo bajo el testero para poder emitir libremente en todas las direcciones.

─     Puente grúa birraíl: el receptor debe fijarse al testero entre las dos vigas principales, como se muestra en la imagen. El receptor debe asomar hacia abajo bajo las vigas principales para poder emitir libremente en todas las direcciones.

─     Grúa de consola: el receptor debe fijarse en el testero central como se muestra en la imagen. El receptor debe colgar más o menos a la altura del testero inferior de la grúa de consola.

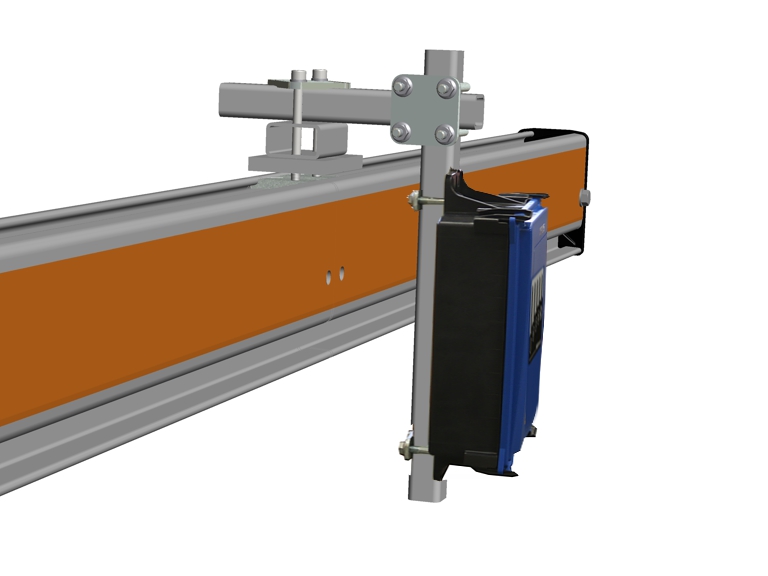

─     Sistema de grúa suspendida HB: el receptor debe fijarse como muestra la imagen con una unidad de fijación a la cabeza del perfil en la viga de la grúa.

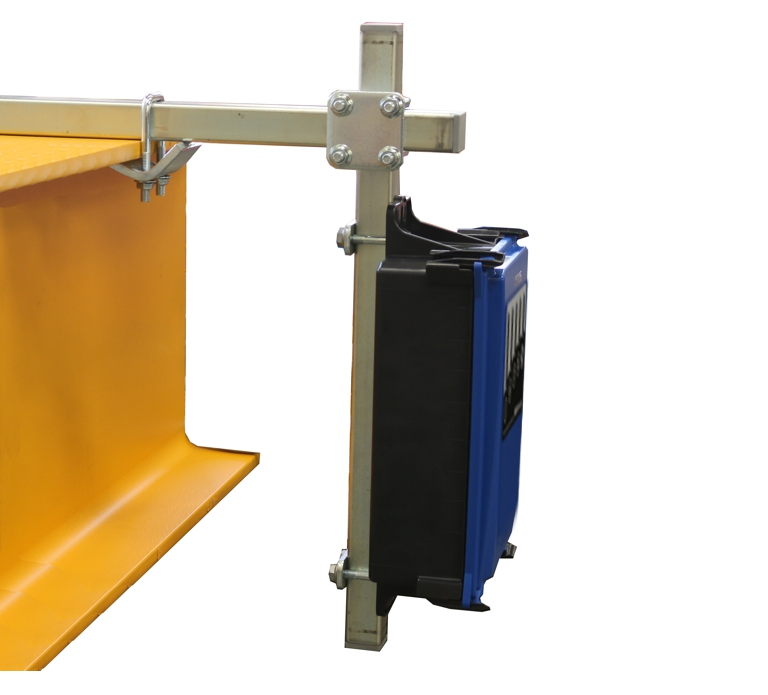

─     Puente grúa suspendido: el receptor se debe montar como muestra la imagen con garras a la brida superior de la viga principal.

─     Grúa pluma giratoria: Puente grúa suspendido: el receptor se debe montar como muestra la imagen con garras a la brida superior del brazo.
