¡Destrucción del receptor!
Si el receptor para ABURemote AC se monta por error en un polipasto de cadena con mando directo, el receptor se destruirá. Compruebe cuidadosamente el tipo de mando.
Para polipastos de cadena que solo se deben controlar por radio para elevación y descenso, y opcionalmente para traslación de carro, se utiliza el mando a distancia por radio ABURemote AC. Aquí se monta directamente un receptor compacto en el polipasto de cadena.
El receptor para ABURemote AC sólo debe utilizarse en polipastos de cadena con mando electrónico. Los polipastos de cadena con mando directo no pueden manejarse a distancia con ABURemote AC.
|
|
¡Destrucción del receptor! Si el receptor para ABURemote AC se monta por error en un polipasto de cadena con mando directo, el receptor se destruirá. Compruebe cuidadosamente el tipo de mando. |
|
| |
|

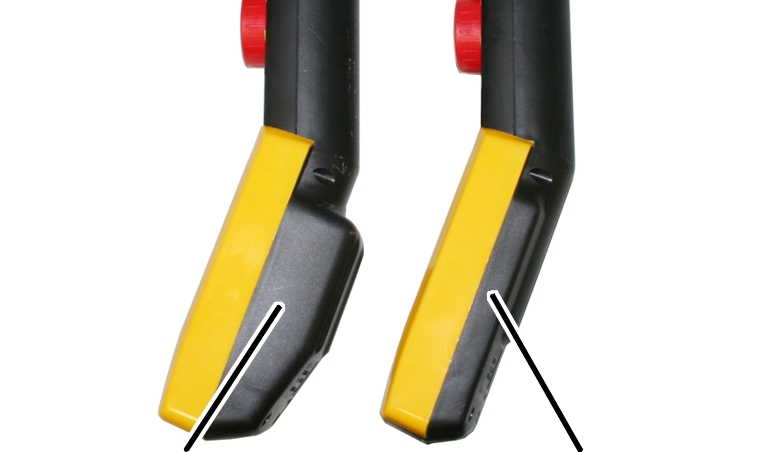

Botonera mando directo |
Botonera mando electrónico |
Comprobar si la botonera tiene
una carcasa inferior plana para el mando electrónico.
Poner en marcha el receptor sólo
cuando la carcasa inferior de la botonera sea plana.
Caso necesario:
|

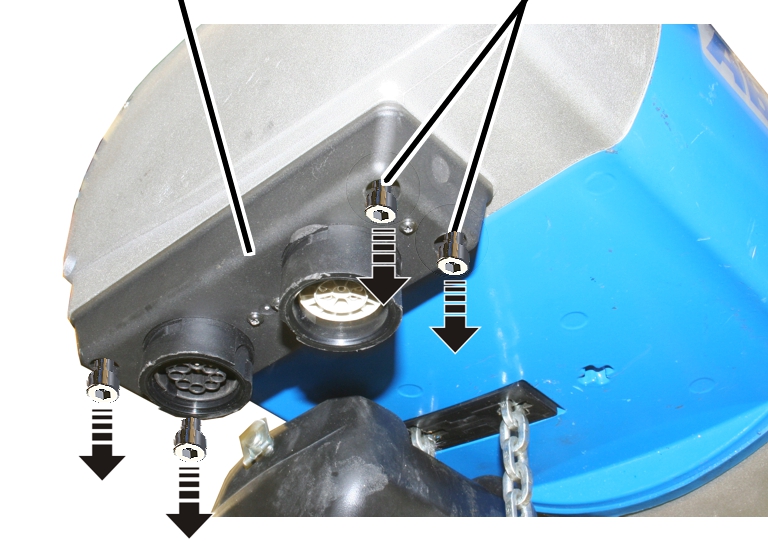

Carcasa anexa |
Tornillos cilíndricos |
|
| |
Desatornillar los tornillos
cilíndricos M5x16 (4x) de la carcasa de enchufe.
|

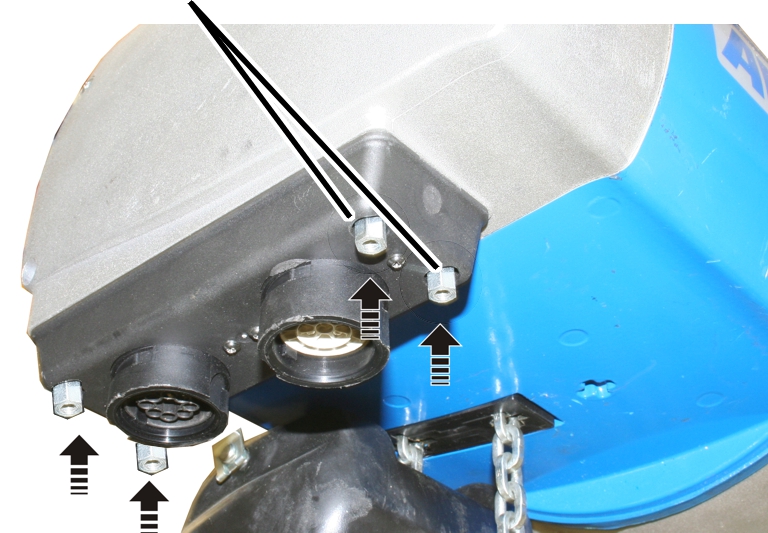

Bulón distanciador |
|
|
| |
Enroscar los bulones
distanciadores (4x) en lugar de los tornillos cilíndricos en la carcasa de
enchufe. Apretarlos con fuerza manual.
|

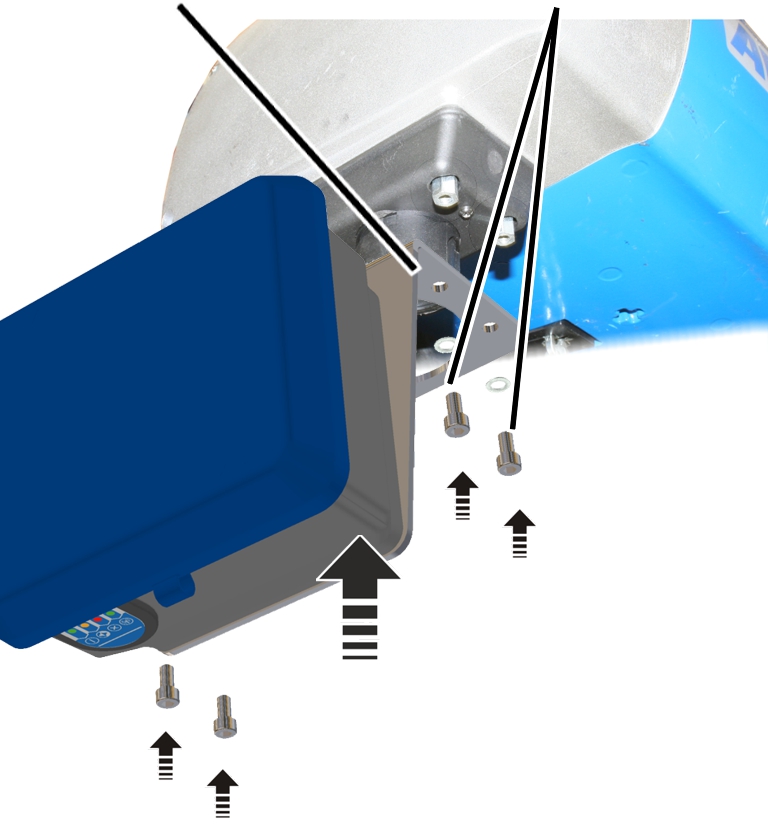

Escuadra de fijación |
Tornillos cilíndricos |
|
| |
Sujetar la escuadra de fijación
del receptor bajo los bulones distanciadores.
Fijar con fuerza manual la
escuadra de fijación con tornillos cilíndricos M5x16 y arandelas (4x).
|
| |
|

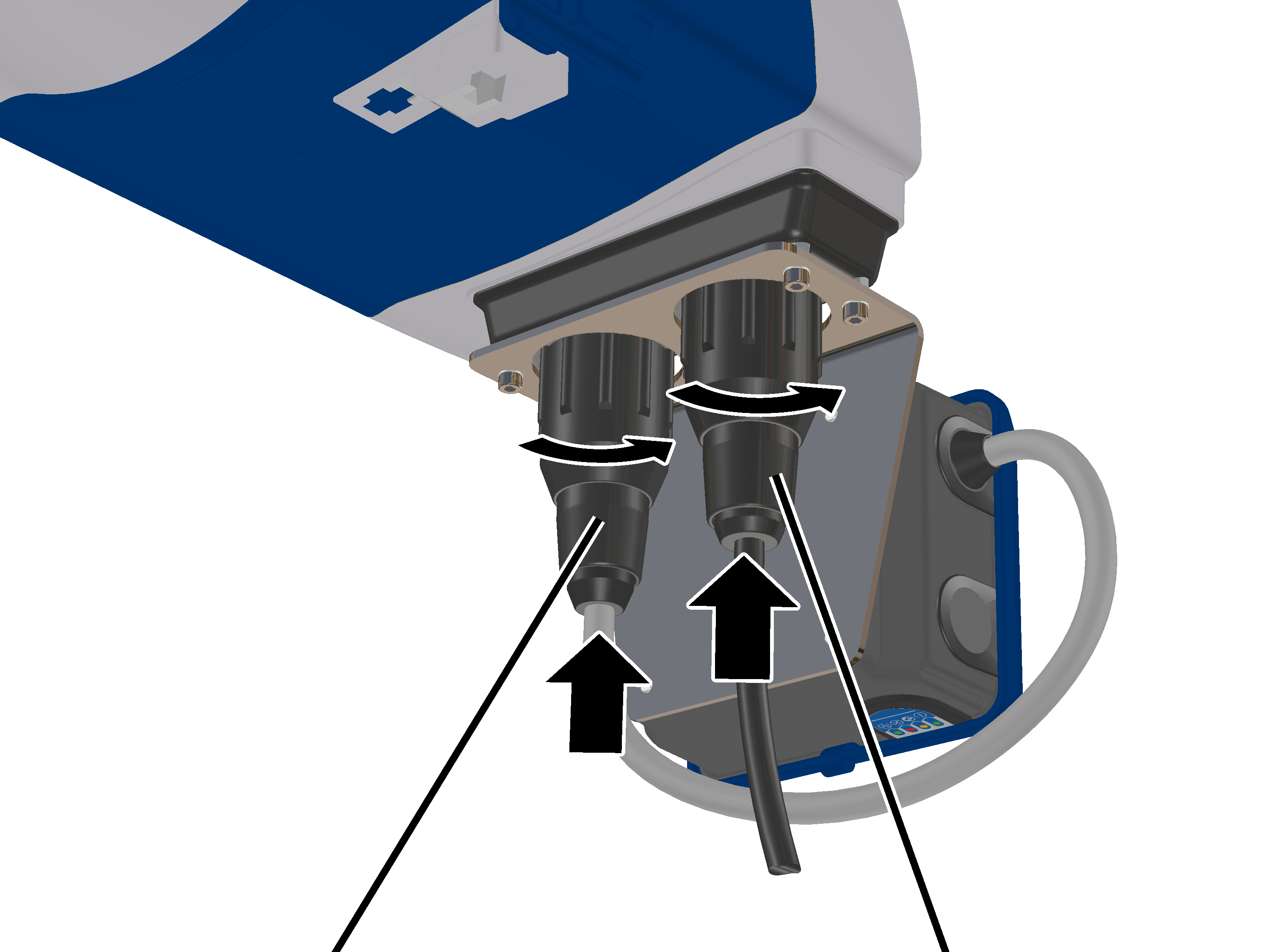

Conector de bayoneta del receptor |
Acoplamiento de bayoneta del cable de conexión. |
Insertar el acoplamiento de
bayoneta del cable de conexión y el conector de bayoneta del receptor. Una
muesca permite la conexión de las piezas en una única posición.
Insertar la tuerca de bayoneta y
girarla.
