Conectar y desconectar el control de la oscilación

Solo con ABUControl con control de la oscilación



Con la función "Amort. oscil." en una grúa con  ABUControl, el movimiento de oscilación del gancho se reduce mucho en la traslación de la grúa o del carro. Véase el manual del producto "ABUControl".

Esta función se puede activar a través del menú o con una tecla de acceso rápido.



Conectar el control de la oscilación:

El control de la oscilación funciona primero solo con una grúa con un solo carro o con una grúa con varios carros en control individual, cuando el carro no utilizado está en posición de aparcado.
En mando conjunto de varios carros o en funcionamiento tándem, el control de la oscilación debe activarse por separado. Véase el manual de producto ABUControl.

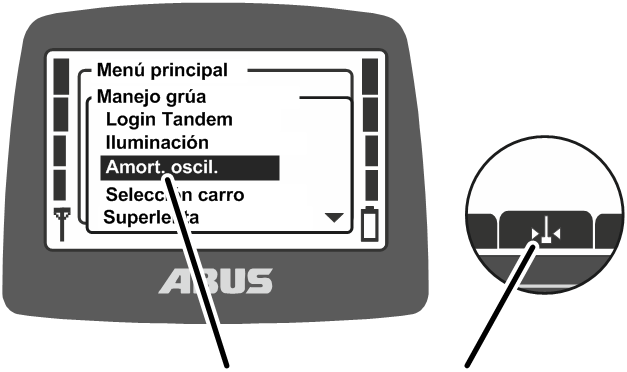

Punto de menú "Amort. oscil."	Tecla de acceso rápido "Amort. oscil."

   Se puede:

Pulsar la tecla de acceso rápido "Amort. oscil." (péndulo con flechas).

o:

Abrir el menú principal con la tecla de Menú.

Abrir el menú de "Manejo grúa".

Abrir el punto de menú "Amort. oscil.".





ABUControl debe conocer la longitud del medio de sujeción de carga para que el control de la oscilación funcione correctamente.



¡Peligro por carga oscilante! ¡Si se ajusta mal la longitud del medio de sujeción, puede producirse una fuerte oscilación de la carga! ¡Ajustar la longitud del medio de sujeción de carga cada vez que se suspenda una carga!

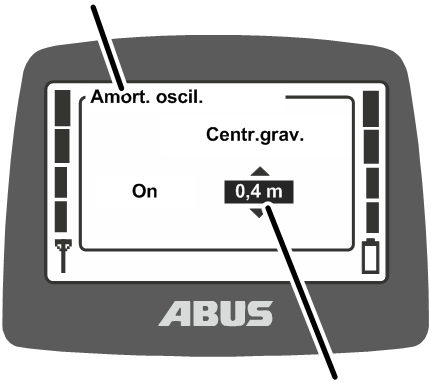

Menú "Amort. oscil."
	Distancia entre gancho centro de gravedad

●   En la pantalla aparece la ventana de "Amort. oscil.".

●   Se muestra la última distancia introducida.

   Estimar la distancia entre el gancho y el centro de gravedad de la carga.

   Ajustar la distancia.

La distancia se puede fijar en pasos de 0,2 m.

   El valor se confirma con ENTER.

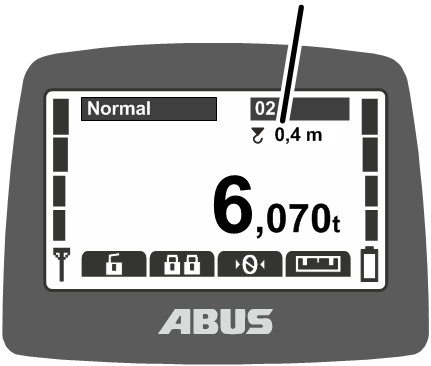

	Símbolo de gancho

●   Bajo el número de la grúa se muestran el símbolo de gancho y la distancia introducida.





Traslación del carro y de la grúa con control de la oscilación:

   Manejar la grúa de la forma usual.

●   Con las velocidades de traslación de grúa y carro, la posición del gancho y la longitud del medio de sujeción de carga, ABUControl calcula en qué medida oscilará la carga normalmente, con lo que acelera y frena los motores de traslación de forma que se reduce la oscilación.

●   Los recorridos de aceleración y frenada no varían mucho.

●   No se compensan otras influencias externas como viento, golpes contra la carga o el gancho o movimiento manuales.





Desconectar el control de la oscilación:

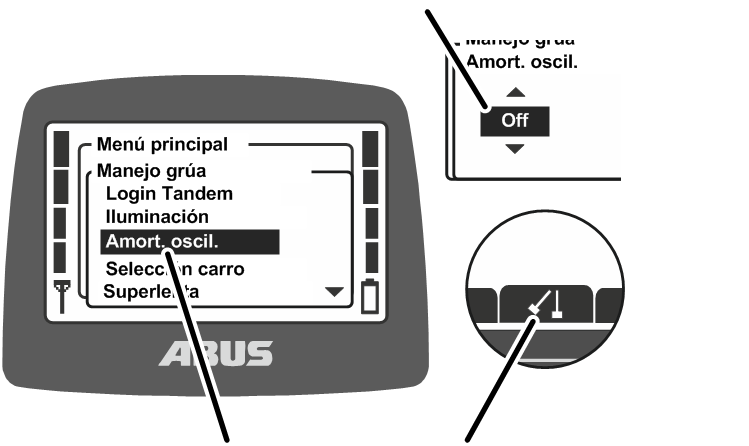

	Menú "Amort. oscil."
Punto de menú "Amort. oscil."	Tecla de acceso rápido "Amort. oscil. off"

   Se puede:

Pulsar la tecla de acceso rápido "Amort. oscil. off" (dos péndulos).

o:

Abrir el menú principal con la tecla de Menú.

Abrir el menú de "Manejo grúa".

Seleccionar el valor "Off" en el punto de menú "Amort. oscil.",

y confirmar con la tecla ENTER.

●   El control de la oscilación se desconecta.



El control de la oscilación se desconecta automáticamente cuando se conmuta entre varios polipastos (p. ej., entre dos carros en una misma grúa).

Sin embargo, el control de la oscilación se puede volver a conectar, según el ajuste seleccionado en ABUControl (con longitud corregida del medio de sujeción de carga).
