Risque de chute de la charge ! Si un chariot est déplacé individuellement alors qu'une charge commune est accrochée aux deux chariots, la sûreté de la fixation de la charge au crochet de levage peut être compromise et la charge risque de tomber. Travailler avec une précaution particulière. Respecter l'analyse des dangers de l'exploitant ! |
L'émetteur dispose d'un propre combinateur pour chaque chariot de direction. Ainsi, les deux chariots de direction peuvent être commandés indépendamment l'un de l'autre. Il est donc possible, par exemple, de lever et de déplacer vers la gauche le chariot I pendant que le chariot II descend et se déplace vers la droite.
|
|
Danger ! Risque de collision ! Avec la commande individuelle, les chariots risquent d'entrer en collision à vitesse de translation lente ou rapide, ou de trop s'écarter, lorsque les deux combinateurs sont actionnés dans des sens opposés. Cela peut entraîner la chute ou l'endommagement de la charge. Observer les déplacements des deux chariots avec attention ! |
|
|

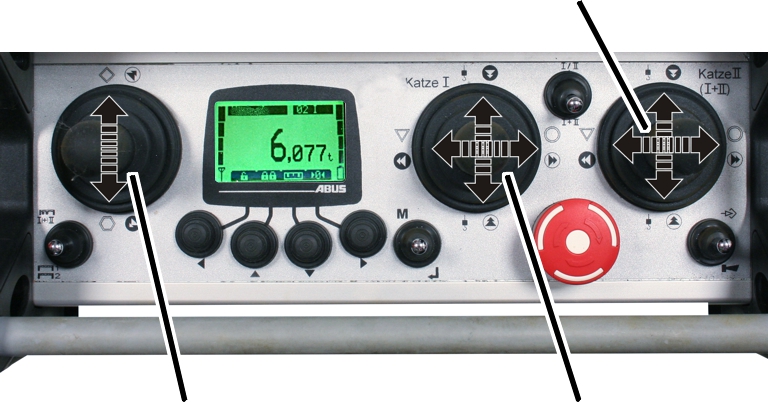

Combinateur pour chariot II |
|
| |
|
Combinateur de translation du pont |
Combinateur pour chariot I |
Appuyer sur le combinateur de gauche pour déplacer le pont.
Appuyer sur le combinateur central pour commander le
chariot I.
Appuyer sur le combinateur de droite pour commander le
chariot II.
● Les symboles de translation du chariot et de levage/descente n'apparaissent pas sur l'écran.
Le bouton à bascule « Choix chariot » permet de sélectionner le chariot dont la charge est affichée sur l'émetteur.
Affichage de la charge pour le chariot de direction I :
Après l'activation du pont, l'affichage de la charge du chariot de direction I est d'abord sélectionné.
|
|

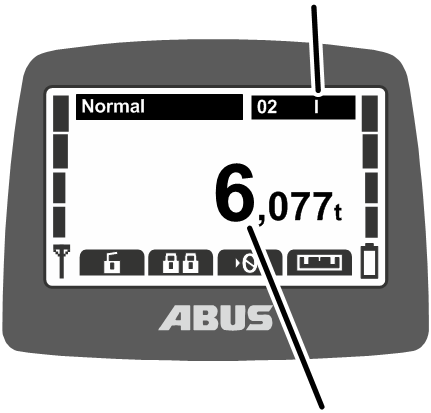

Affichage de la charge du chariot I |
|
| |
|
|
Charge du chariot I |
● Chariot I apparaît sur l'écran.
● La charge du chariot I est indiquée sur l'écran.
Affichage de la charge pour le chariot de direction II :
|
|

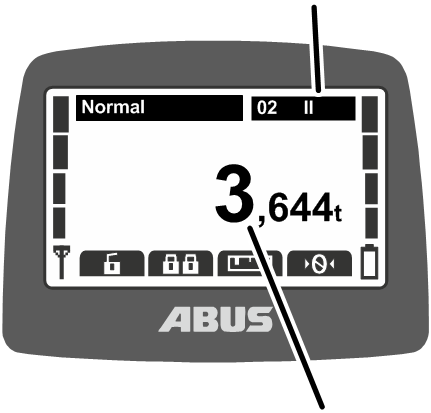

Affichage de la charge du chariot II |
|
| |
|
|
Charge du chariot II |
Appuyer sur le bouton à bascule « Choix chariot ».
● Chariot II apparaît sur l'écran.
● La charge du chariot II est indiquée sur l'écran.
Affichage de la somme de la charge :
|
|

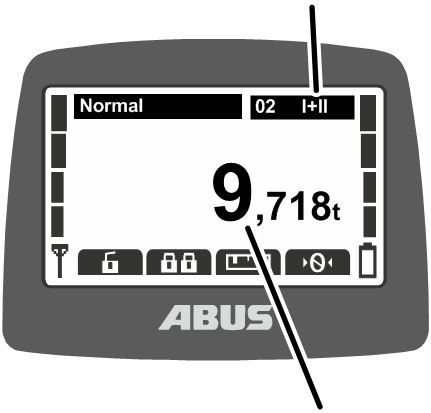

Affichage de la charge des chariots I+II | |
|
| ||
|
|
Somme de la charge chariot I et chariot II | |
Appuyer à nouveau sur le bouton à bascule « Choix
chariot ».
● Chariot I+II apparaît sur l'écran.
● La somme de la charge des chariots I et II est indiquée sur l'écran.
Afficher à nouveau la charge pour le chariot de direction I :
Appuyer à nouveau sur le bouton à bascule « Choix
chariot ».
● Le chariot I et la charge du chariot I sont à nouveau indiqués sur l'écran.
Dans le cas d'un émetteur à commutation sur fonctionnement commun, il est possible de commuter entre commande individuelle et fonctionnement commun. Ainsi, il est possible de passer au fonctionnement commun des deux chariots de direction, en plus de l'opération individuelle.
Commuter sur le fonctionnement commun :
|
|

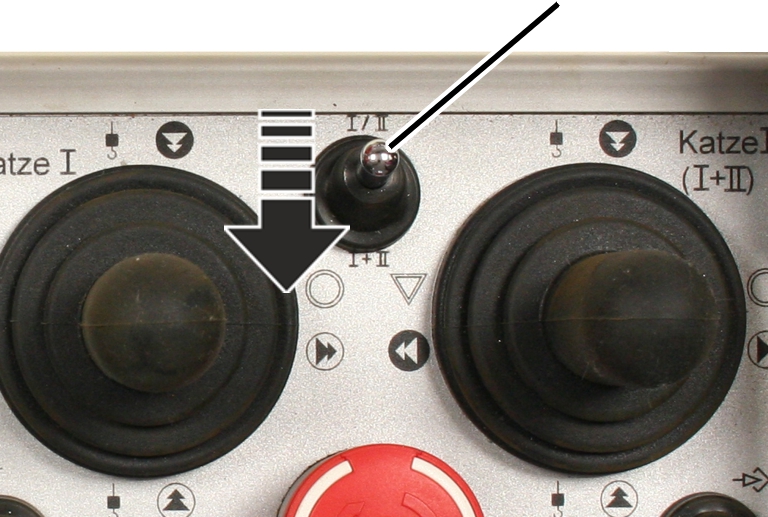

Interrupteur à bascule |
|
| |
Positionner l'interrupteur à bascule sur I+II (fonctionnement
commun).
|
|

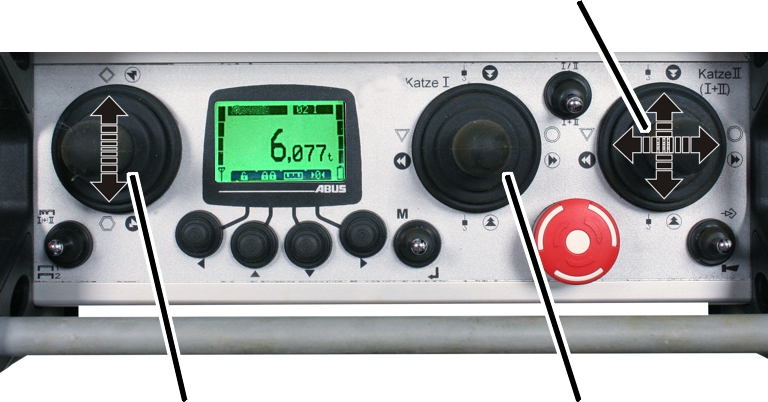

Combinateur pour chariots I et II |
|
| |
|
Combinateur de translation du pont |
Combinateur sans fonction |
Appuyer sur le combinateur de gauche pour déplacer le pont.
● Le combinateur central n'a aucune fonction.
Appuyer sur le combinateur de droite pour commander les
chariot I et II en commun.
● Les symboles de translation du chariot et de levage/descente apparaissent sur l'écran.
Retourner à l'opération individuelle.
|
|

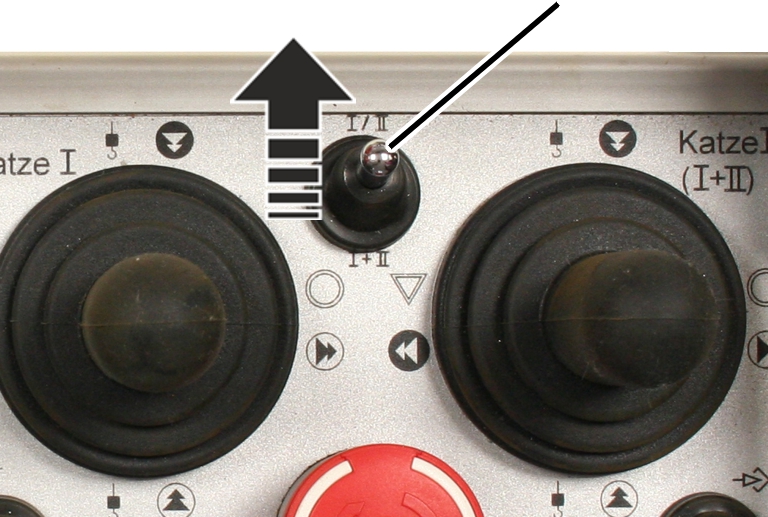

Interrupteur à bascule |
|
| |
Positionner l'interrupteur à bascule sur I/II (commande
individuelle).
|
|
Combinateur pour chariot II |
|
| |
|
Combinateur de translation du pont |
Combinateur pour chariot I |
Appuyer sur le combinateur de gauche pour déplacer le pont.
Appuyer sur le combinateur central pour commander le
chariot I.
Appuyer sur le combinateur de droite pour commander le
chariot II.
● Les symboles de translation du chariot et de levage/descente n'apparaissent pas sur l'écran.
