¡Peligro de caída de la carga! Si de ambos carros cuelga una carga conjunta y uno de los carros se desplaza individualmente, la carga puede quedar insegura en el gancho y caer. Hay que trabajar con extremo cuidado. ¡Observar los análisis de peligros de la empresa! |
El emisor dispone de un mando maestro propio para cada carro. De esta forma se pueden manejar ambos carros independientemente uno del otro. Por ejemplo, el carro I puede elevar y desplazarse a la izquierda mientras el carro II desciende la carga y se desplaza hacia la derecha.
|
|
¡Peligro de choque! Los carros pueden chocar entre sí o apartarse demasiado el uso del otro a velocidad lenta o rápida cuando en control individual se pulsan los dos mandos maestros en direcciones opuestas. La carga suspendida puede caer o dañarse. ¡Observe bien los desplazamientos de ambos carros! |
|
|
Mando maestro para el carro II |
|
| |
|
Mando maestro para traslación de la grúa |
Mando maestro para el carro I |
Pulsar el mando maestro izquierdo para desplazar la grúa.
Pulsar el mando maestro central para manejar el carro I.
Pulsar el mando maestro derecho para manejar el carro II.
● En la pantalla no se muestran iconos para la traslación del carro y elevación/descenso.
Con el pulsador joystick "Selección carro" se puede elegir para qué carro se aplica la carga indicada en la pantalla del emisor.
Indicación de carga del carro I:
Tras conectar la grúa, queda seleccionada la indicación de carga para el carro I.
|
|
Indicación de carga para carro I |
|
| |
|
|
Carga del carro I |
● En la pantalla se muestra el carro I.
● En la pantalla se muestra la carga del carro I.

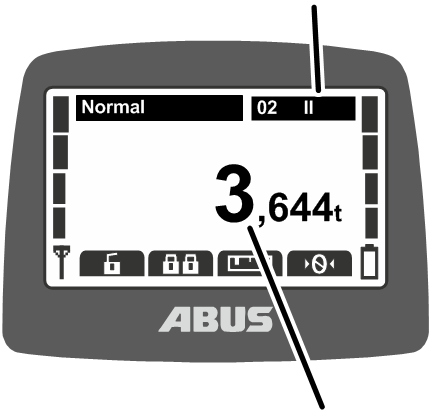

Indicación de carga del carro II:
|
|
Indicación de carga para carro II |
|
| |
|
|
Carga del carro II |
Accionar el pulsador joystick de "Selección carro".
● En la pantalla se muestra el carro II.
● En la pantalla se muestra la carga del carro II.
Mostrar sumatorio de cargas:
|
|
Indicación de carga para carro I+II | |
|
| ||
|
|
Sumatorio de cargas carro I y carro II | |
Volver a pulsar el pulsador joystick "Selección carro".
● En la pantalla se muestra el carro I+II.
● En la pantalla se muestra el sumatorio de cargas del carro I+II.
Mostrar de nuevo la carga del carro I:
Volver a pulsar el pulsador joystick "Selección carro".
● En la pantalla se muestra de nuevo el carro I y la carga del carro I.
En un emisor con cambio a mando conjunto puede conmutarse entre control individual y mando conjunto siempre que se desee. De esta forma, adicionalmente al accionamiento individual se puede pasar al mando conjunto de ambos carros.

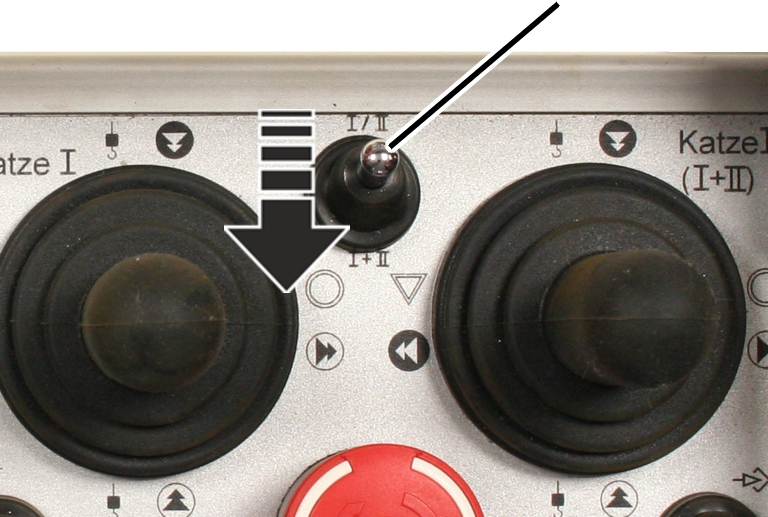

Cambiar a modo de mando conjunto:
|
|
Interruptor basculante |
|
| |
Pasar el interruptor basculante a I+II (mando conjunto).
|
|

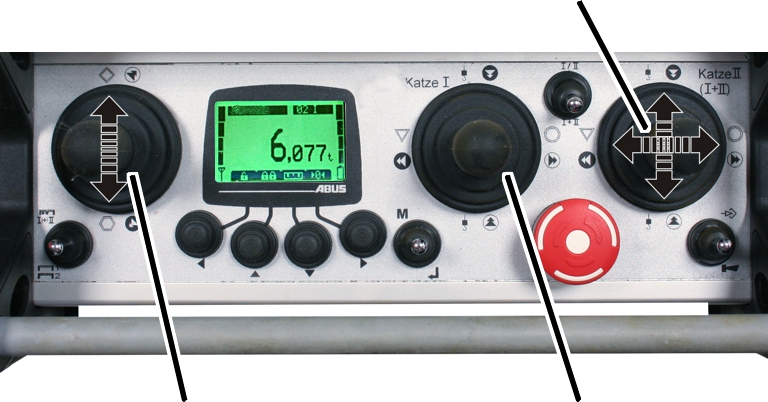

Mando maestro para el carro I+II |
|
| |
|
Mando maestro para traslación de la grúa |
Mando maestro sin función |
Pulsar el mando maestro izquierdo para desplazar la grúa.
● El mando maestro central no tiene función.
Pulsar el mando maestro derecho para manejar el carro I y II al mismo
tiempo.
● En la pantalla se muestran los iconos de traslación del carro y elevación/descenso.

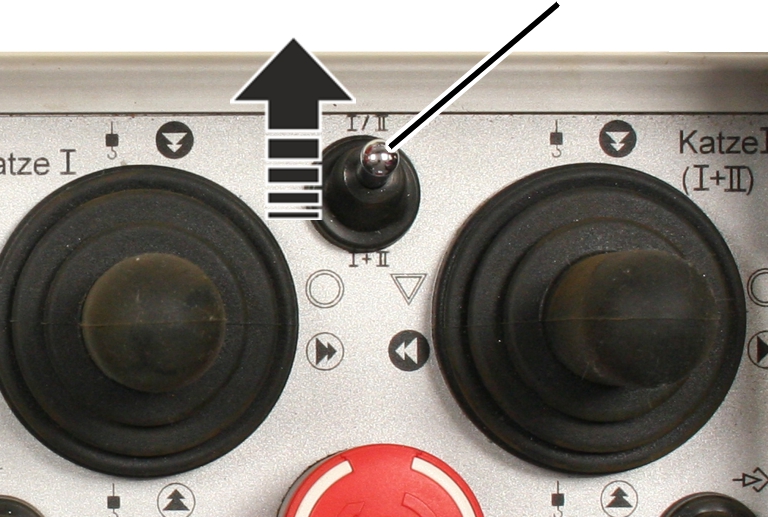

Regresar al accionamiento individual:
|
|
Interruptor basculante |
|
| |
Pasar el interruptor basculante a I/II (control individual).
|
|

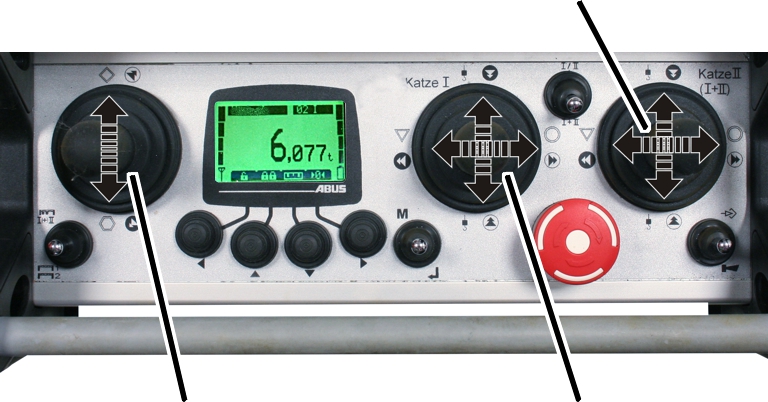

Mando maestro para el carro II |
|
| |
|
Mando maestro para traslación de la grúa |
Mando maestro para el carro I |
Pulsar el mando maestro izquierdo para desplazar la grúa.
Pulsar el mando maestro central para manejar el carro I.
Pulsar el mando maestro derecho para manejar el carro II.
● En la pantalla no se muestran iconos para la traslación del carro y elevación/descenso.
