¡Peligro de descarga eléctrica!
En el interior hay tensión en algunos componentes que pueden provocar una descarga eléctrica.
Antes de abrir el receptor hay que desconectarlo o desconectar la grúa completa.
En reparaciones o sustituciones hay que abrir el receptor.
|
|
¡Peligro de descarga eléctrica! En el interior hay tensión en algunos componentes que pueden provocar una descarga eléctrica. Antes de abrir el receptor hay que desconectarlo o desconectar la grúa completa. |
|

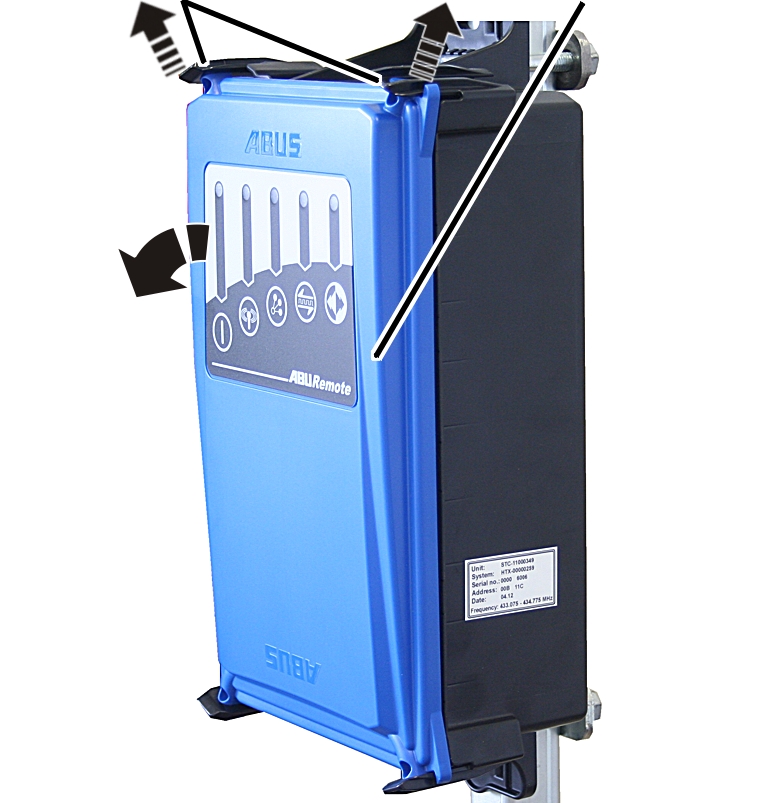

Clips de cierre superiores |
Cubierta |
|
| |
Extraer los tornillos alomados
(4x) de la cubierta.
Presionar ligeramente los clips
de cierre superiores hacia fuera.
Separar al mismo tiempo la
cubierta de la carcasa por arriba.
|
| |
|

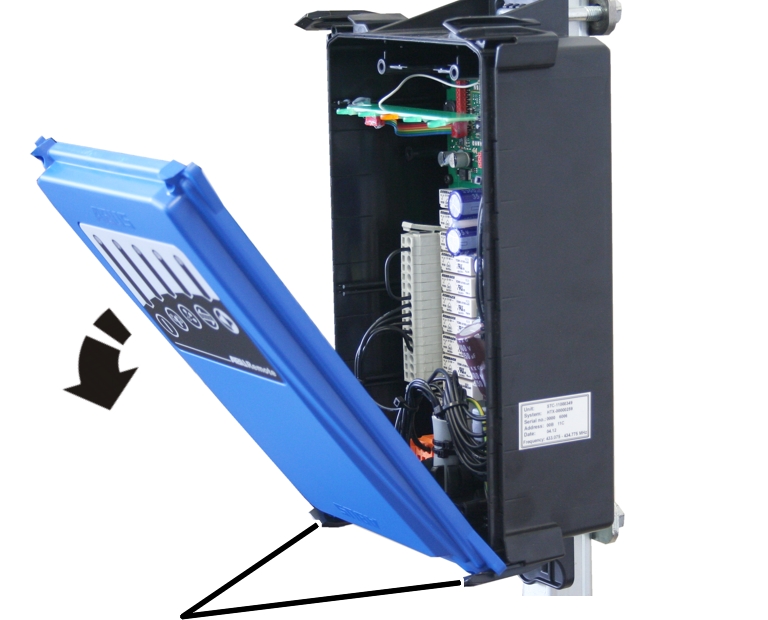

Clips de cierre inferiores |
|
Abatir la cubierta hacia abajo
hasta que quede casi horizontal.
● Al abatirla, la cubierta se libera por sí sola de los clips de cierre inferiores.
Dejar la cubierta a un lado.
|
|

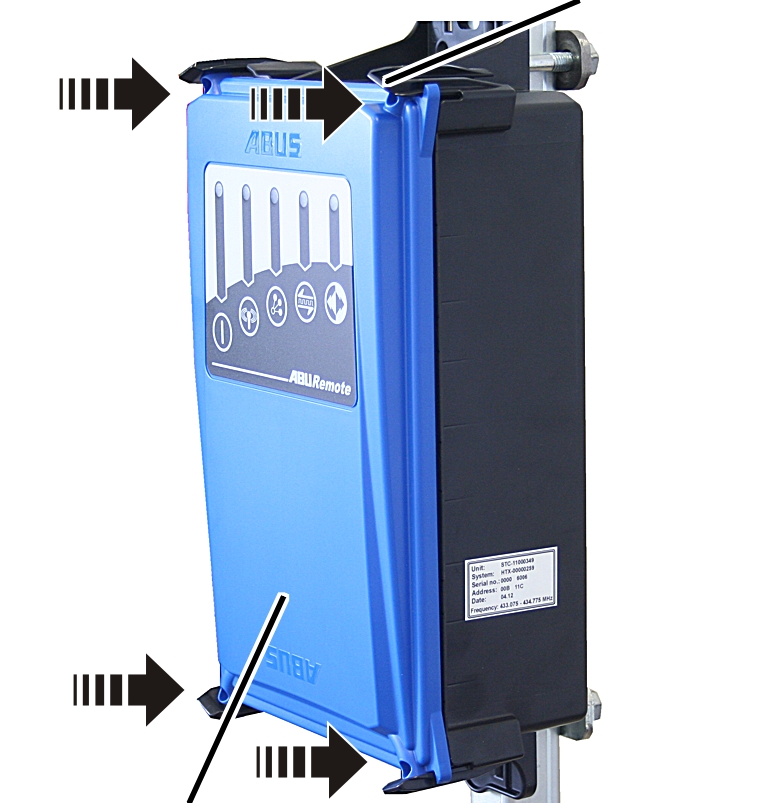

Clips de cierre |
|
| |
|
Cubierta |
|
Colocar la cubierta sobre la
carcasa fijando las cuatro esquinas.
Hacer que los cuatro clips de
cierre se engarcen al mismo tiempo.
Fijar la cubierta con los
tornillos alomados M3,5x14. 0,5 Nm.
