Régler les points de commutation de la fin de course levage de secours et de la fin de course levage haut

Après avoir changé le câble ou après toute réparation, la fin de course levage de secours et la fin de course levage haut doivent éventuellement être réajustées.

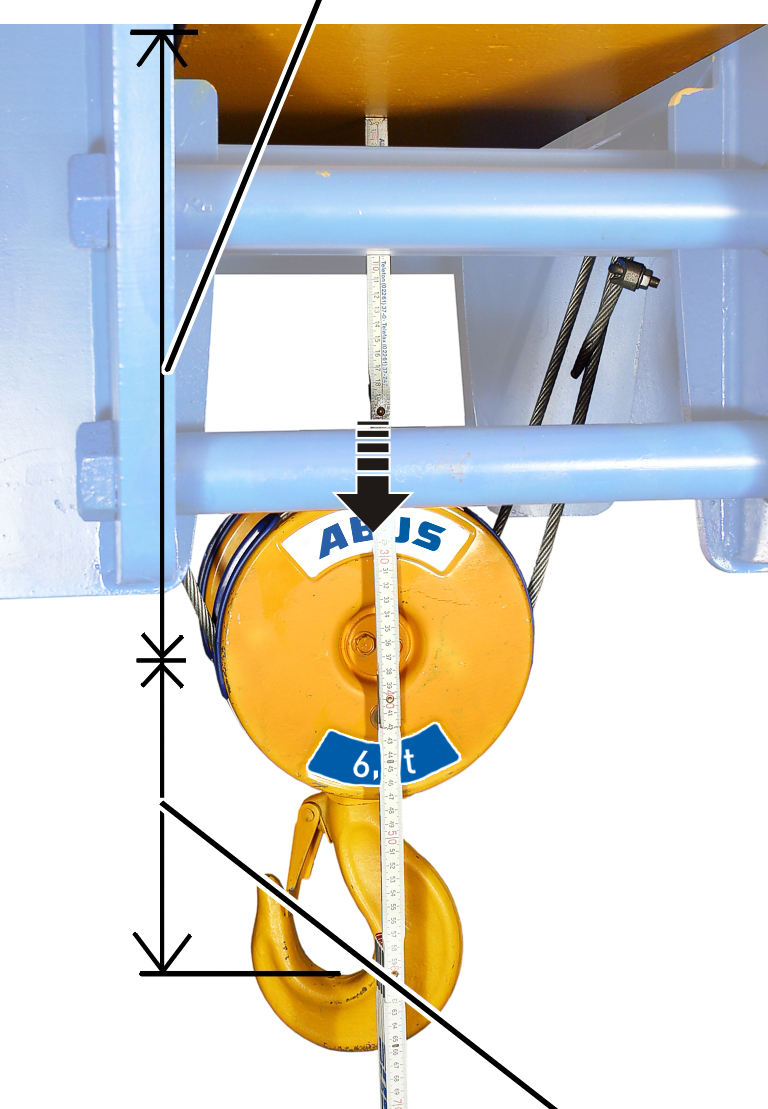

─ La cote du crochet est la distance entre le bord inférieur du galet sur le treuil à câble et le bord intérieur du crochet de levage.

─ La cote du crochet est la position la plus haute possible jusqu'à laquelle le crochet de levage peut se déplacer sans n'endommager le câble.

─ Pour ce faire, la cote du crochet se réfère toujours à un crochet de levage standard. Pour les crochets de levage plus grands ou plus petits, vous référer à la cote du crochet indiquée sur la fiche technique du treuil à câble.

Cotes du crochet sur les treuils à câble pour ponts roulants monopoutre : types E, S et U.

Cotes du crochet sur les treuils à câble pour ponts roulants bipoutre : types D, DA, DQA et Z.

Tableau : cotes du crochet pour treuils à câble de type E. Veuillez respecter les instructions suivantes en présence de largeurs de voie plus importantes !

Uniquement pour treuil à câble de type E et pour grandes largeurs de voie

Ce paragraphe ne s'applique qu'aux treuils à câble de type E avec une largeur de voie plus grande que ce qui est indiqué dans le tableau ci-dessus.

Calculer une cote de crochet plus élevée

La cote du crochet doit être agrandie à partir d'une certaine largeur de voie.

Ajouter la cote supplémentaire issue de ce tableau à la cote de crochet issue du tableau ci-.

Largeur de voie [mm]	Modèle 800 Mouflage 4/1 [mm]	Modèle 1000 Mouflage 2/1 [mm]	Modèle 1000 Mouflage 4/1 [mm]	Modèle 2000 Mouflage 2/1 [mm]	Modèle 2000 Mouflage 4/1 [mm]
300	0	0	0	0	0
350	49	39	45	43	53
400	98	78	89	86	106
450	146	117	134	129	159
500	195	156	178	172	212
550	-	-	-	-	265
600	-	-	-	-	318
650	-	-	-	-	371
700	-	-	-	-	424

Écartement des poutres	Modèle 3000 Mouflage 2/1 [mm]	Modèle 3000 Mouflage 4/1 [mm]	Modèle 5000 Mouflage 2/1 [mm]	Modèle 5000 Mouflage 4/1 [mm]	Modèle 6000 Mouflage 2/1 [mm]
300	0	0	-	-	-
350	62	80	0	0	0
400	124	160	76	74	76
450	187	240	152	148	152
500	249	320	228	222	228
550	311	401	304	296	304
600	373	481	380	370	380
650	435	561	456	444	456
700	498	641	532	518	532

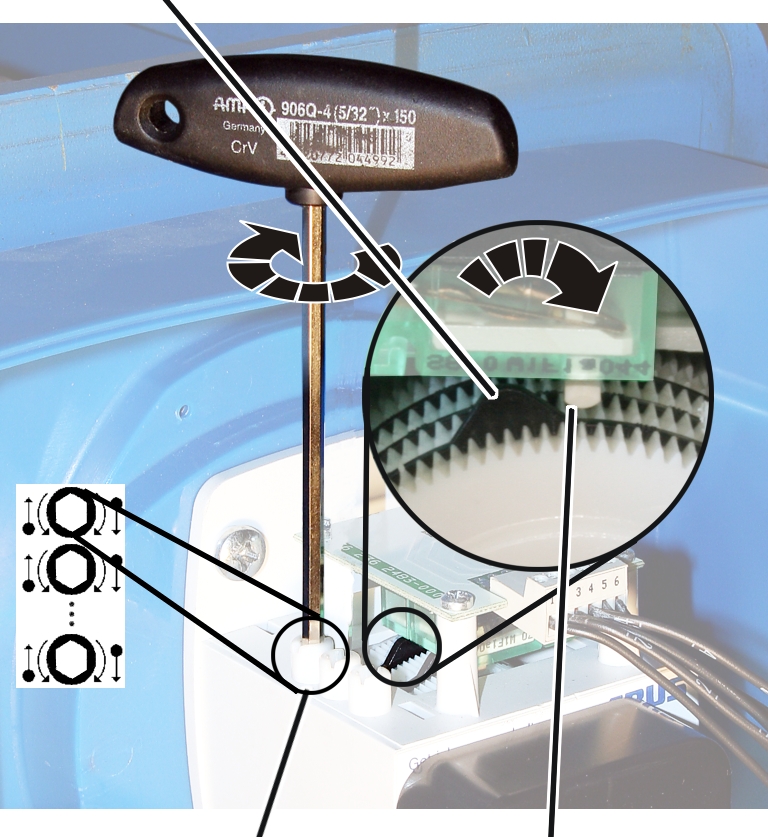

─ La fin de course levage de secours est ajustée avec la vis de réglage blanche la plus à l'arrière.

Si nécessaire : tourner la vis de réglage jusqu'à ce que la came de contacteur se trouve à gauche du micro-interrupteur. Elle ne doit se trouver ni à droite du micro-interrupteur, ni exactement dessus.

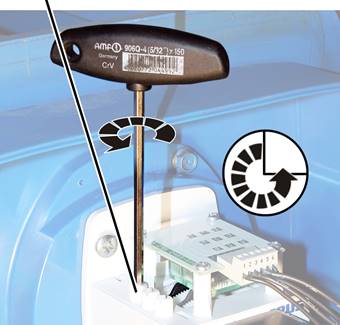

Tourner la vis de réglage vers la droite jusqu'à ce que la came de contacteur soit pressée, dans le sens des aiguilles d'une montre, contre le micro-interrupteur et qu'on entende un clic.

Il est précisé dans le schéma de circuit électrique si le point de commutation est réglé avec une vis de réglage autre que celle indiquée au préalable.

● Le micro-interrupteur agit à nouveau, le contacteur principal se réactive.

La course de freinage est déterminée par le LIS-SV et n'est pas identique avec la course de freinage pour le levage/abaissement en fonctionnement normal du pont.

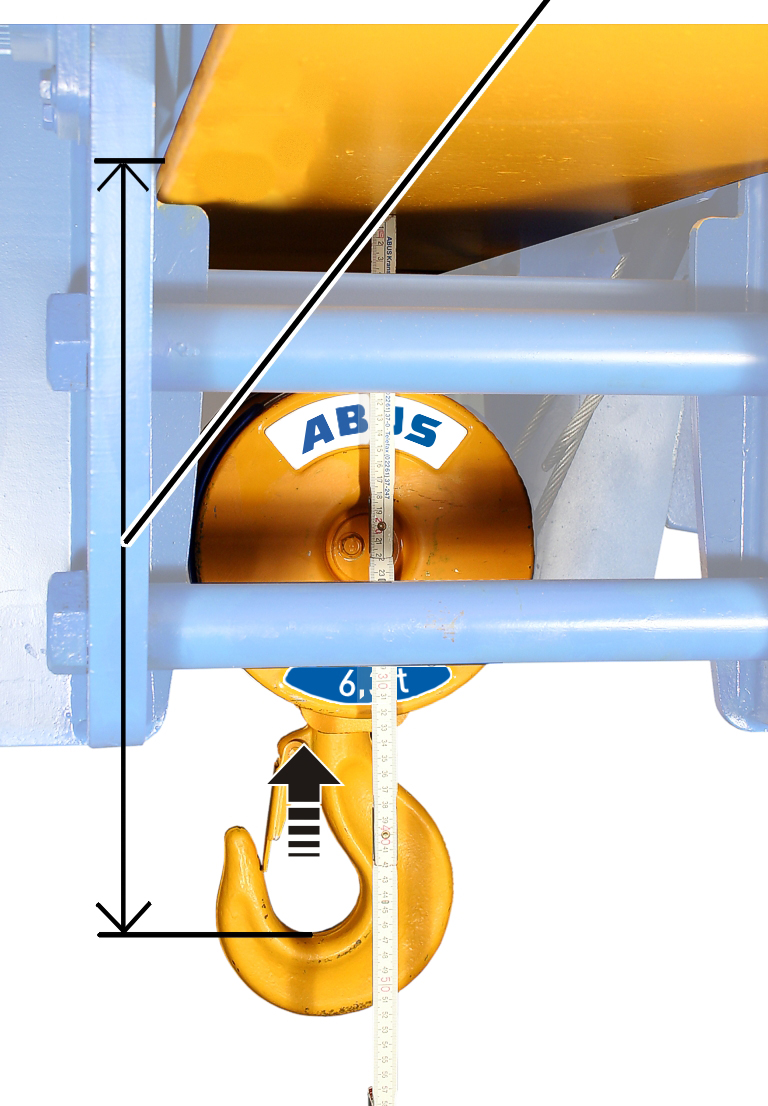

Déplacer le crochet de levage jusqu'à ce que sa distance en dessous de la cote du crochet corresponde exactement à la course de freinage.

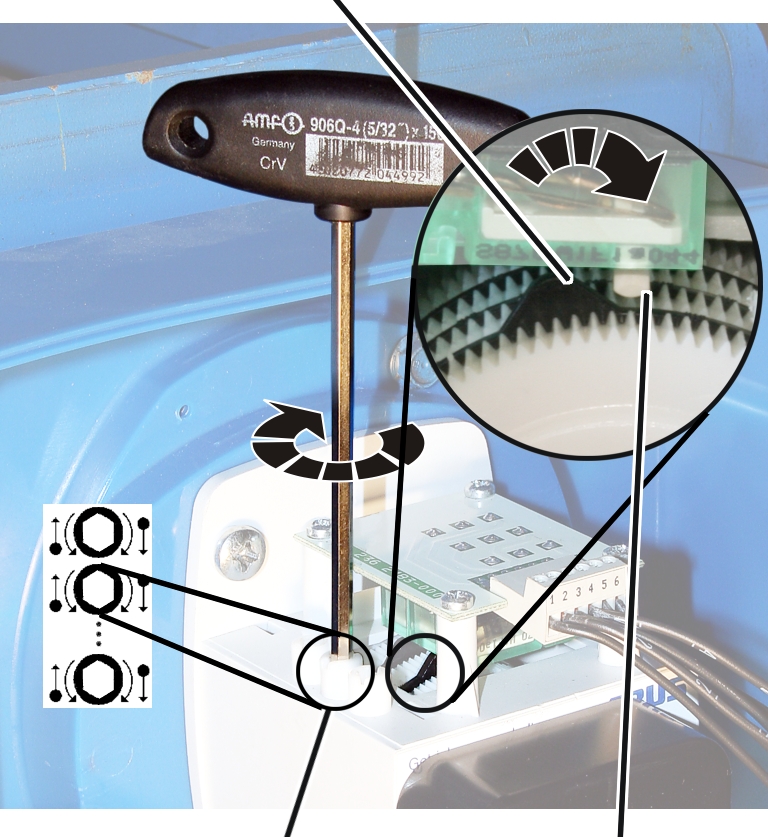

─ La fin de course levage haut est réglée avec la deuxième vis de réglage blanche par l'arrière.

Tourner la vis de réglage vers la droite jusqu'à ce que la came de contacteur soit pressée, dans le sens des aiguilles d'une montre, contre le micro-interrupteur et qu'on entende un clic.

Il est précisé dans le schéma de circuit électrique si le point de commutation est réglé avec une vis de réglage autre que celle indiquée au préalable.

Monter le crochet de levage à vitesse de levage lente et à vitesse de levage rapide et contrôler si le crochet de levage s'arrête à la bonne position.

● Les impulsions comptabilisées de l'émetteur d'impulsions sont affichées sur l'écran du LIS-SV.

Type	Taille	Mouflage	Largeur de voie [mm]	Cote du crochet [mm]
D	800	4/1		144
D	1000	4/1		195
D	2000	2/1		295
D	2000	4/1		215
D	3000	2/1		315
D	3000	4/1		260
D	3000	4/2		250
D160	3000	6/1		469
D200	3000	6/1		429
D	5000	2/1		440
D	5000	4/1		385
D	5000	4/2		320
D200	5000	6/1		611
D280	5000	6/1		606
D	6000	2/1		520
D	6000	4/1		267
D	6000	6/1		606
D	7000	2/1		572
D	7000	4/1		501
D	7000	6/1	jusqu'à 2000	717
D	7000	6/1	A partir de 2000	897
D	7000	4/2		236
D	7000	8/2		516

Type	Taille	Mouflage	Largeur de voie [mm]	Cote du crochet [mm]
Z	5000	4/2		413
Z	5000	8/2		631
Z	6000	4/2		414
Z280	6000	8/2		638
Z350	6000	8/2		643
Z	7000	4/2		668
Z	7000	6/2	jusqu'à 2000	717
Z	7000	6/2	A partir de 2000	897
Z	7000	8/2		915
Z	7000	10/2		960
Z	7000	12/2		1378

Type	Taille	Mouflage	Cote du crochet [mm]
ZA	5000	8/2	1195
ZA280	6000	8/2	1253
ZA350	6000	8/2	1163
ZA	7000	6/2	1370
ZA	7000	8/2	1430
ZA	7000	10/2	1312

	Vitesse de levage 3000 tr/min	Vitesse de levage 6000 tr/min
Mouflage 2/1 et 4/2	320 mm	1280 mm
Mouflage 4/1 et 8/2	160 mm	640 mm
Mouflage 6/1 et 12/2	106 mm	480 mm
Mouflage 10/2	128 mm	512 mm
Mouflage 6/2	213 mm	853 mm
