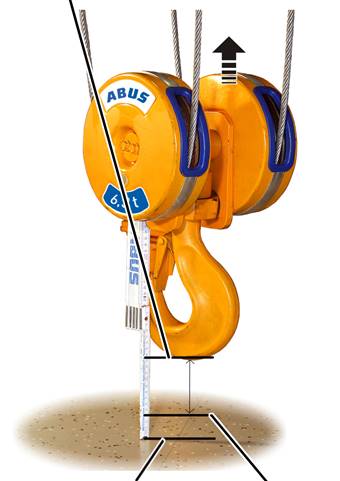

Descendre le crochet de levage
jusqu'à la position la plus basse souhaitée.
Descendre le crochet de levage
jusqu'à la position la plus basse souhaitée.
─ Le crochet de levage ne doit pas toucher le sol du bâtiment.
─ Le câble ne doit pas être mou.
─ La distance entre le guidage du câble et le logement du tambour doit respecter une certaine distance minimale. Cette dernière est déterminée lors de l'opération suivante.
─ La course du crochet (intervalle entre la position de crochet la plus élevée (= cote du crochet, cote C) et la position de crochet la plus basse) ne doit pas être plus grande que ce qui est indiqué sur la plaque signalétique.
|
Guidage du câble |
|
|
| |
|
Tambour à câble |
Logement du tambour |
Mesurer la distance
« F » entre le guidage du câble et le logement du tambour et la
comparer avec le tableau.
|
Treuil à câble |
Type |
Mouflage |
Distance « F » [mm] |
|
GM 800 |
E, D, DA |
4/1 |
42 ± 2 |
|
GM 1000 |
E, D, |
4/1 2/1 |
56 ± 2 |
|
GM 2000 |
E, D, |
4/1 2/1 |
59 ± 2,5 |
|
GM 3000 |
E, D, |
4/1 2/1 |
73 ± 2,5 |
|
GM 5000 |
E, D, DA, DQA |
4/1 2/1 |
87,5 ± 3 |
|
GM 5000 |
D |
4/2 |
73 ± 2,5 |
|
GM 5000 |
Z |
4/2 8/2 |
87,5 ± 3 |
|
GM 6000 |
E, D, DA, DQA |
4/1 2/1 |
102 ± 3 |
|
GM 6000 |
Z |
4/2 8/2 |
102 ± 3 |
|
GM 7000 |
D, DA, |
2/1 4/1 6/1 |
131 ± 4 |
|
GM 7000 |
D |
4/2 8/2 |
87 ± 3 |
|
GM 7000 |
Z, ZA |
4/2 6/2 8/2 10/2 |
131 ± 4 |
|
Guidage du câble |
|
|
| |
|
Tambour à câble |
Logement du tambour |
Mesurer la distance
« F1 » et « F2 » entre les guidages du câble et le logement
du tambour et la comparer avec le tableau.
|
Treuil à câble |
Distance « F1 » [mm] |
Distance « F2 » [mm] |
|
GM 3000 - D |
66 ± 3 |
66 ± 3 |
|
GM 5000 - D |
80 ± 3 |
76 ± 3 |
|
GM 7000 - D |
84 ± 3 |
87 ± 3 |
|
|
Risque de chute de la charge ! Le câble peut se détacher du tambour à câble, entraînant ainsi une chute de la charge qui pourrait provoquer des blessures graves voire mortelles si la distance « F » ou « F1 » et « F2 » n'est pas atteinte. Cet intervalle fait en sorte qu'il y a toujours assez de câble enroulé sur le tambour à câble. Respecter impérativement la distance « F » ou « F1 » et « F2 ». |
Monter si nécessaire le crochet
de levage jusqu'à ce que la distance « F » ou « F1 » et
« F2 » soit respectée.
● La position la plus basse du crochet de levage est maintenant déterminée.
Cette étape est valable uniquement si la fin de course levage bas peut être engagée en exploitation.
La fin de course de réducteur dispose d'un quatrième point de commutation. Celui-ci est utilisé comme fin de course levage de secours sous la fin de course levage bas.
Sur la position la plus basse du crochet atteinte au préalable :
|
Came de contacteur |
| |
|
| ||
|
vis de réglage |
Micro-interrupteur | |
─ La fin de course levage de secours pour la fin de course levage bas est réglée avec la vis de réglage blanche la plus à l'avant. La fin de course de réducteur est dotée d'au moins quatre points de commutation.

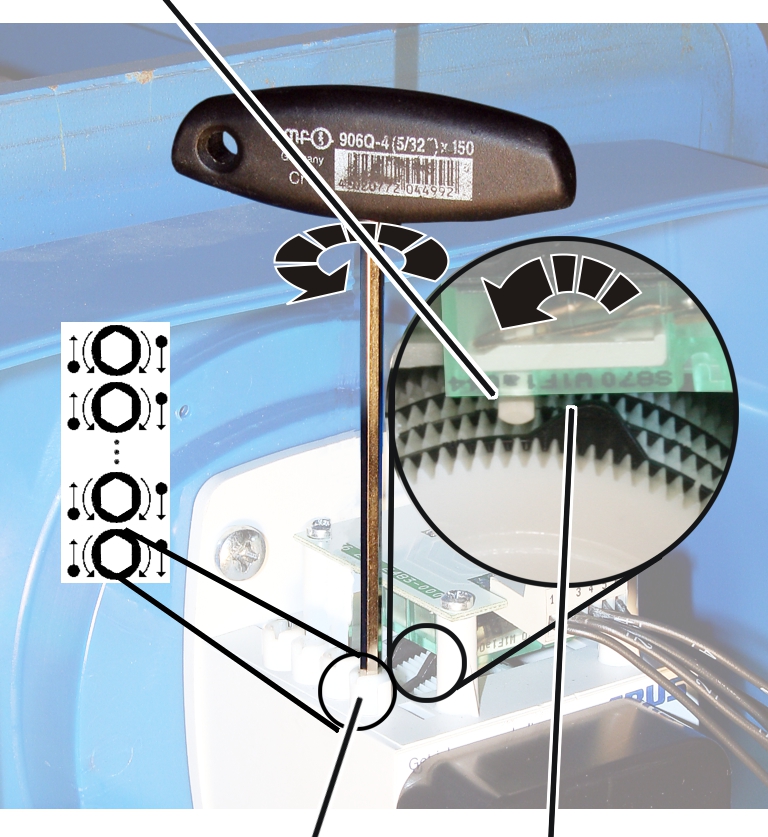

Si nécessaire : tourner la
vis de réglage jusqu'à ce que la came de contacteur se trouve à droite du
micro-interrupteur. Elle ne doit se trouver ni à gauche du micro-interrupteur,
ni exactement dessus.
Tourner la vis de réglage vers
la gauche jusqu'à ce que la came de contacteur soit pressée, dans le sens
inverse des aiguilles d'une montre, contre le micro-interrupteur et qu'on
entende un clic.
● Le contacteur principal se désactive.
Il est précisé dans le schéma de circuit électrique si le point de commutation est réglé avec une vis de réglage autre que celle indiquée au préalable.
|
vis de réglage |
|
|
| |

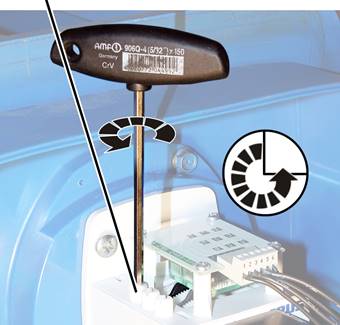

Tourner la vis de réglage
trois-quarts de tour vers la droite.
● Le micro-interrupteur agit à nouveau, le contacteur principal se réactive.
Lever légèrement le crochet de
levage.
Tourner la vis de réglage
trois-quarts de tour vers la gauche.
Consulter le tableau pour
connaître la course de freinage.
La course de freinage est déterminée par le LIS-SV et n'est pas identique avec la course de freinage pour le levage/abaissement en fonctionnement normal du pont.
|
|
Vitesse de levage 3000 tr/min |
Vitesse de levage 6000 tr/min |
|
Mouflage 2/1 et 4/2 |
320 mm |
1280 mm |
|
Mouflage 4/1 et 8/2 |
160 mm |
640 mm |
|
Mouflage 6/1 et 12/2 |
106 mm |
480 mm |
|
Mouflage |
128 mm |
512 mm |
|
Mouflage |
213 mm |
853 mm |
|
position la plus basse du crochet de levage + course de freinage |
|
|
| |
|
Sol du bâtiment |
Position la plus basse du crochet de levage |
Monter le crochet de levage
jusqu'à ce qu'il ait exactement la distance de la course de freinage jusqu'à la
position la plus basse du crochet.
Sur la position la plus basse du crochet atteinte au préalable avec course de freinage :
|
Micro-interrupteur |
| |
|
| ||
|
vis de réglage |
Came de contacteur | |
─ Avec la fin de course de réducteur avec trois points de commutation : la fin de course levage bas est ajustée avec la vis de réglage blanche la plus à l'avant.
─ Avec la fin de course de réducteur avec plus de trois points de commutation, des points de commutation supplémentaires étant prévus dans le champ de déplacement du crochet de levage : la fin de course levage bas est ajustée avec la vis de réglage blanche la plus à l'avant.
─ En cas d'engagement de la fin de course levage bas en exploitation : la fin de course levage bas est ajustée par l'avant avec la deuxième vis de réglage blanche.

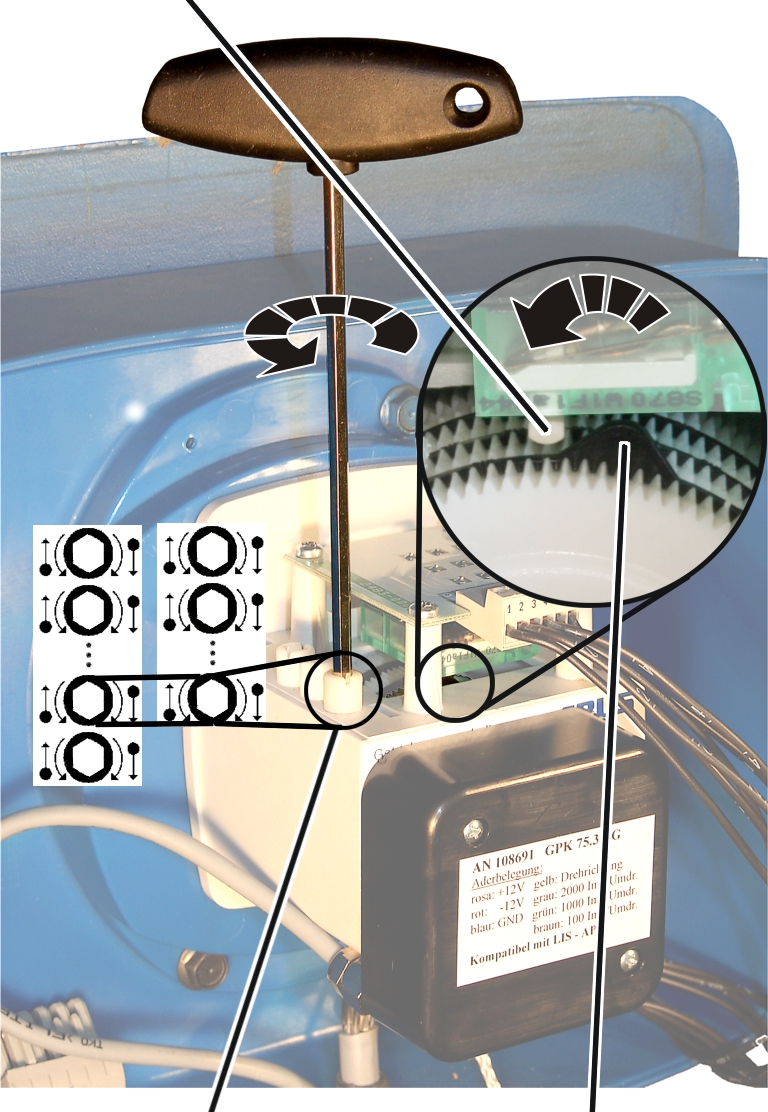

Si nécessaire : tourner la
vis de réglage jusqu'à ce que la came de contacteur se trouve à droite du
micro-interrupteur. Elle ne doit se trouver ni à gauche du micro-interrupteur,
ni exactement dessus.
Tourner la vis de réglage vers
la gauche jusqu'à ce que la came de contacteur soit pressée, dans le sens
inverse des aiguilles d'une montre, contre le micro-interrupteur et qu'on
entende un clic.
Il est précisé dans le schéma de circuit électrique si le point de commutation est réglé avec une vis de réglage autre que celle indiquée au préalable.
Monter le crochet de levage.
Abaisser le crochet de levage à
vitesse de levage lente et à vitesse de levage rapide et contrôler si le crochet
de levage s'arrête au niveau de la position la plus basse du crochet.
|

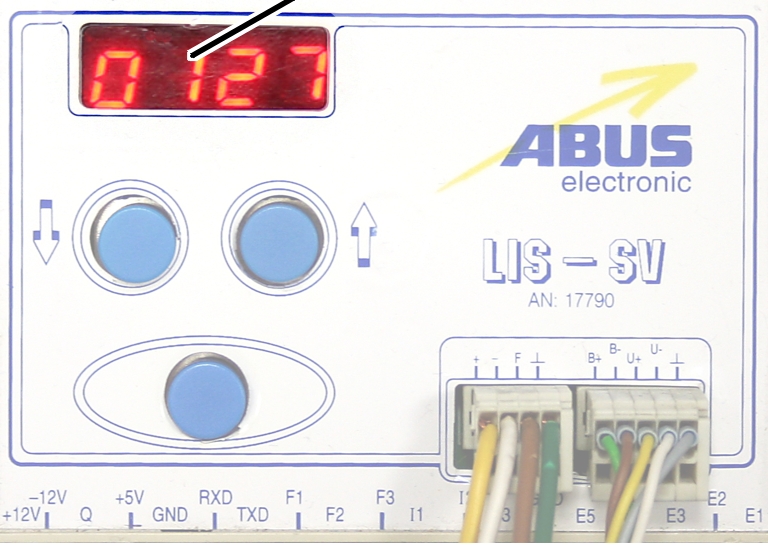

affichage d'impulsions |
|
|
| |
● Les impulsions comptabilisées de l'émetteur d'impulsions sont affichées sur l'écran du LIS-SV.
