Description de
l'appareil
L'ABULiner
Levage/Abaissement se compose des éléments suivants :
─
Variateur de fréquence U21
─ Module
de commande U22
─ émetteur
d'impulsions
─
LIS-SV
Vue d'ensemble du
coffret électrique :
En fonction de la variante, le ou les variateurs de fréquence
sont placés dans différentes positions et/ou dans différents coffrets
électriques. L'illustration suivante vous aide à vous orienter.

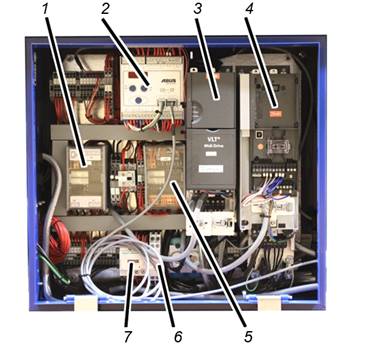

Uniquement avec variateur de
fréquence Danfoss
Coffret électrique du chariot de direction :
─ 1 :
module de commande pour la translation du chariot de direction ABULiner
(U42)
Voir le manuel du produit "ABULiner translation/direction"
─ 2 :
LIS-SV
─ 3 :
variateur de fréquence pour la translation du chariot de direction ABULiner
(U41)
Voir le manuel du produit "ABULiner translation/direction"
─ 4 :
variateur de fréquence pour l'ABULiner Levage/Abaissement (U21)
─ 5 :
module de commande pour l'ABULiner Levage/Abaissement (U22)
─ 6 :
redresseur
─ 7 :
contacteur de freinage (K26.3)

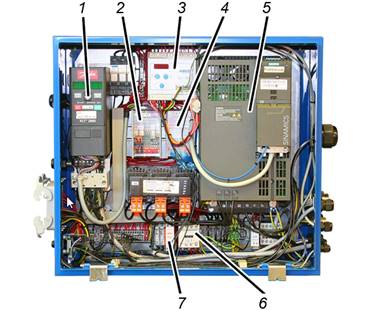

Uniquement avec variateur de
fréquence Siemens
Coffret électrique du chariot de direction :
─ 1 :
variateur de fréquence pour la translation du chariot de direction ABULiner
(U41)
Voir le manuel du produit "ABULiner translation/direction"
─ 2 :
module de commande pour la translation du chariot de direction ABULiner
(U42)
Voir le manuel du produit "ABULiner translation/direction"
─ 3 :
LIS-SV
─ 4 :
module de commande pour l'ABULiner Levage/Abaissement (U22)
─ 5 :
variateur de fréquence pour l'ABULiner Levage/Abaissement (U21)
─ 6 :
contacteur de freinage (K26.3)
─ 7 :
redresseur

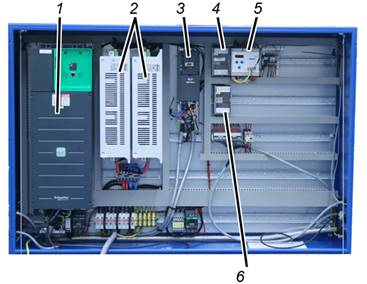

Uniquement avec variateur de
fréquence Schneider
Coffret électrique du chariot de direction :
─ 1 :
variateur de fréquence pour l'ABULiner Levage/Abaissement (U21)
─ 2 :
unité de réinjection (option)
─ 3 :
variateur de fréquence pour la translation du chariot de direction ABULiner
(U41)
Voir le manuel du produit "ABULiner translation/direction"
─ 4 :
module de commande pour l'ABULiner Levage/Abaissement (U22)
─ 5 :
LIS-SV
─ 6 :
module de commande pour la translation du chariot de direction ABULiner
(U42)
Voir le manuel du produit "ABULiner translation/direction"

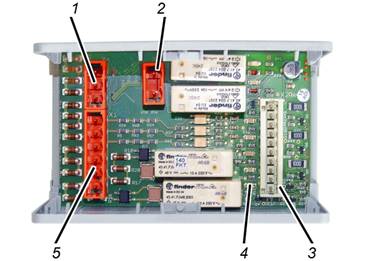

Module de commande pour l'ABULiner Levage/Abaissement
─ 1 :
connecteur mâle X4
─ 2 :
connecteur mâle X3
─ 3 :
connecteur mâle X2
─ 4 :
LED
─ 5 :
connecteur mâle X1

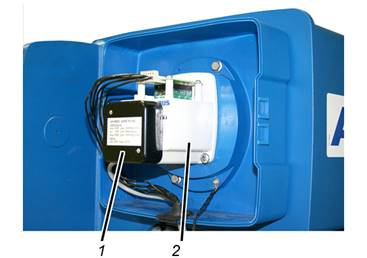

Émetteur d'impulsions :
─ 1 :
émetteur d'impulsions
─ 2 :
fin de course du réducteur
