Uniquement avec fin de course de réducteur avec ajustage
Ces instructions sont valables uniquement si la fin de course de réducteur possède un ajustage par bloc (vis de réglage noire).
En cas de besoin, tous les points de commutation (fin de course levage, fin de course levage de secours, points de commutation supplémentaires) sont décalés ensemble. Les intervalles entre les points de commutation restent ainsi inchangés mais la position absolue des points de commutation est modifiée.
|
| |
|

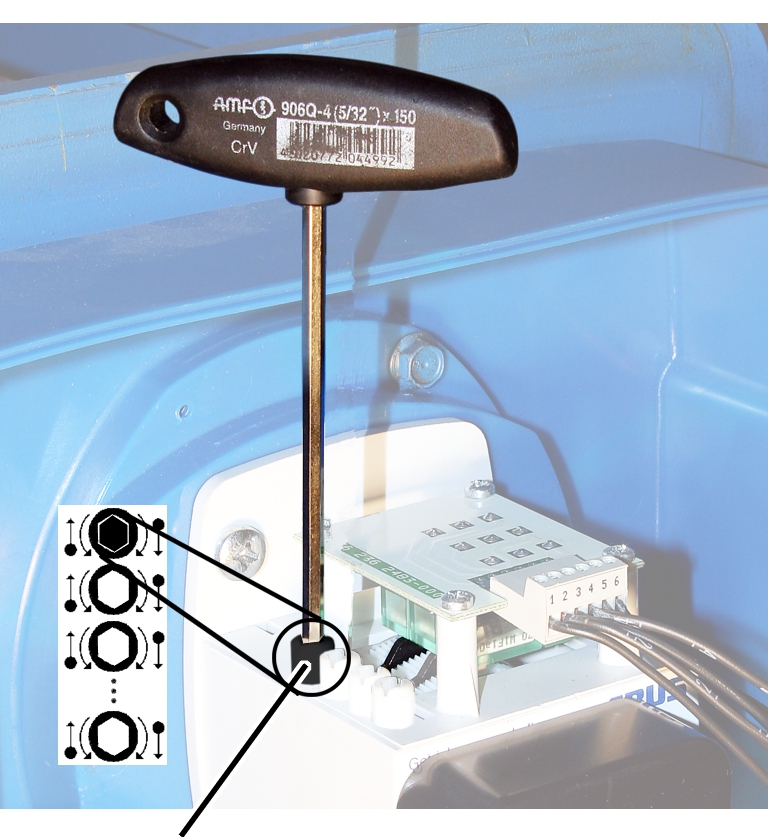

Vis de réglage pour l'ajustage par bloc |
|
─ L'ajustage par bloc se fait avec la vis de réglage noire la plus à l'arrière.
Tourner la vis de
réglage :
─ Vers la droite pour décaler vers le bas tous les points de commutation.
─ Vers la gauche pour décaler vers le haut tous les points de commutation.
Monter et abaisser le crochet de
levage à vitesse de levage lente et rapide et contrôler si le crochet de levage
s'arrête dans les bonnes positions.
