Solo con interruptor de fin de engranaje con ajuste
Este apartado se aplica solo cuando el interruptor de fin de engranaje cuenta con un ajuste en bloque (tornillo de graduación negro).
En caso necesario se pueden desplazar todos los puntos de conmutación (final de carrera, final de carrera de seguridad, otros puntos de conmutación) al mismo tiempo. Con ello se mantienen las distancias entre los puntos de conmutación, pero se modifica la posición absoluta de estos puntos de conmutación.
|
| |
|

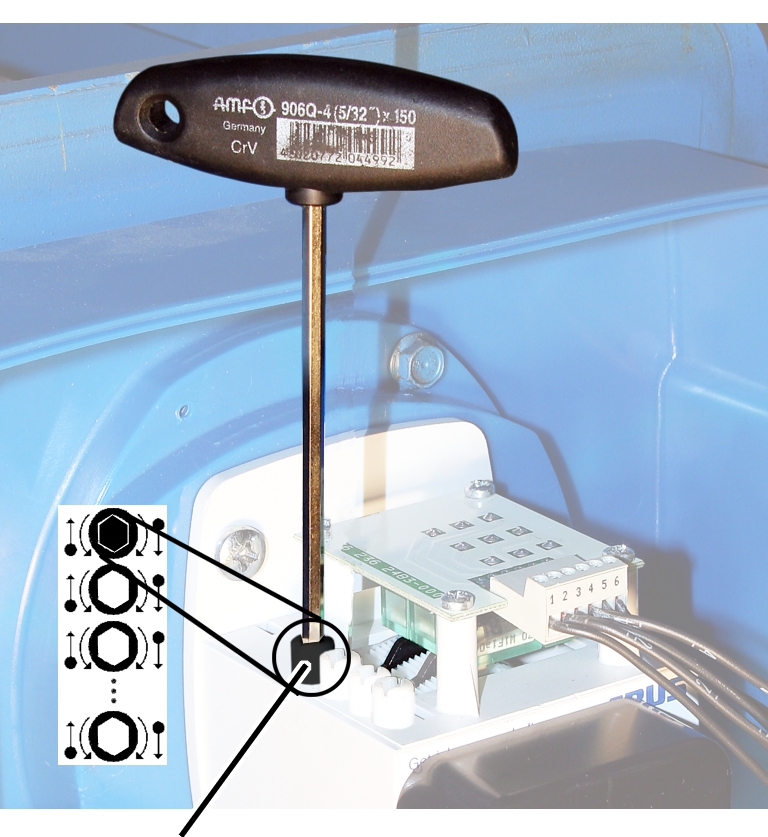

Tornillo de graduación para ajuste en bloque |
|
─ El ajuste en bloque se realiza mediante el tornillo de graduación negro de más atrás.
Girar el tornillo de
graduación:
─ Hacia la derecha para desplazar al mismo tiempo todos los puntos de conmutación hacia abajo.
─ Hacia la izquierda para desplazar al mismo tiempo todos los puntos de conmutación hacia arriba.
Elevar y descender el gancho a
velocidad lenta y rápida y comprobar si el gancho se para en las posiciones
correctas.
