Descripción del
sistema
El ABULiner
elevación/descenso consta de:
─
Convertidor de frecuencia U21
─ Módulo
de mando U22
─
Transmisor de impulsos
─
LIS-SV
Vista general del
panel eléctrico:
Según la variante, el o los convertidores de frecuencia
estarán en distintas posiciones y/o alojados en distintos paneles eléctricos. La
imagen siguiente sirve a modo de orientación.

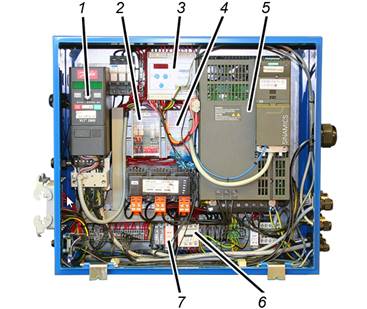

Solo con convertidor de
frecuencia Danfoss
Cuadro eléctrico del carro:
─ 1.
Módulo de mando para el ABULiner de traslación de carro (U42)
Véase el manual de producto "ABULiner para traslación de
grúa/carro"
─ 2:
LIS-SV
─ 3.
Convertidor de frecuencia para ABULiner de traslación de grúa (U41)
Véase el manual de producto "ABULiner para traslación de
grúa/carro"
─ 4.
Convertidor de frecuencia para ABULiner de elevación/descenso (U21)
─ 5.
Módulo de mando para el ABULiner de elevación/descenso: (U22)
─ 6:
Rectificador
─ 7:
Contactor de freno (K26.3)

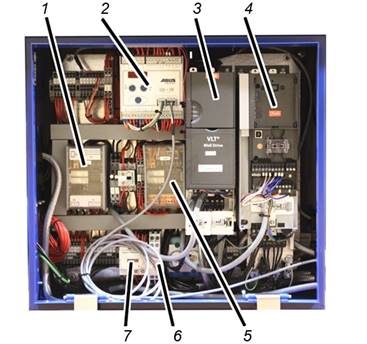

Solo con convertidor de
frecuencia Siemens
Cuadro eléctrico del carro:
─ 1.
Convertidor de frecuencia para ABULiner de traslación de grúa (U41)
Véase el manual de producto "ABULiner para traslación de
grúa/carro"
─ 2.
Módulo de mando para el ABULiner de traslación de carro (U42)
Véase el manual de producto "ABULiner para traslación de
grúa/carro"
─ 3:
LIS-SV
─ 4.
Módulo de mando para el ABULiner de elevación/descenso: (U22)
─ 5.
Convertidor de frecuencia para ABULiner de elevación/descenso (U21)
─ 6:
Contactor de freno (K26.3)
─ 7:
Rectificador

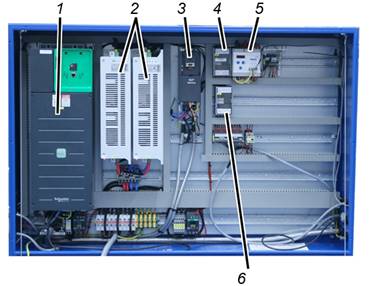

Solo con convertidor de
frecuencia Schneider
Cuadro eléctrico del carro:
─ 1.
Convertidor de frecuencia para ABULiner de elevación/descenso (U21)
─ 2.
Unidad regenerativa (opcional)
─ 3.
Convertidor de frecuencia para ABULiner de traslación de grúa (U41)
Véase el manual de producto "ABULiner para traslación de
grúa/carro"
─ 4.
Módulo de mando para el ABULiner de elevación/descenso: (U22)
─ 5:
LIS-SV
─ 6.
Módulo de mando para el ABULiner de traslación de carro (U42)
Véase el manual de producto "ABULiner para traslación de
grúa/carro"

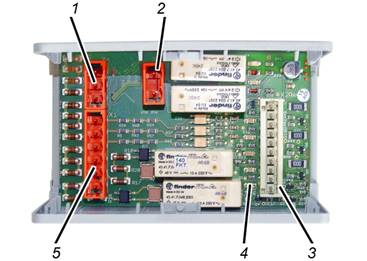

Módulo de mando para el ABULiner elevación/descenso:
─ 1:
Regleta de machos X4
─ 2:
Regleta de machos X3
─ 3:
Regleta de machos X2
─ 4:
LED
─ 5:
Regleta de machos X1

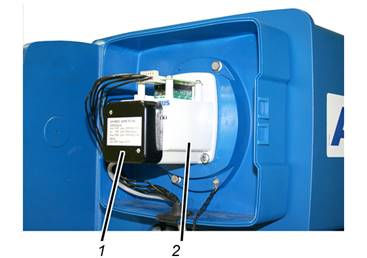

Transmisor de impulsos:
─ 1:
Transmisor de impulsos
─ 2:
Interruptor de fin de engranaje
