El polipasto de cable tiene un interruptor de fin de engranaje con al menos tres puntos de conmutación. El final de carrera de seguridad y el final de carrera superior vienen ajustados de fábrica. El final de carrera inferior ha sido ajustado durante el montaje.

Tras un cambio del cable o tras reparaciones, puede ser necesario volver a ajustar el final de carrera de seguridad y el final de carrera superior.

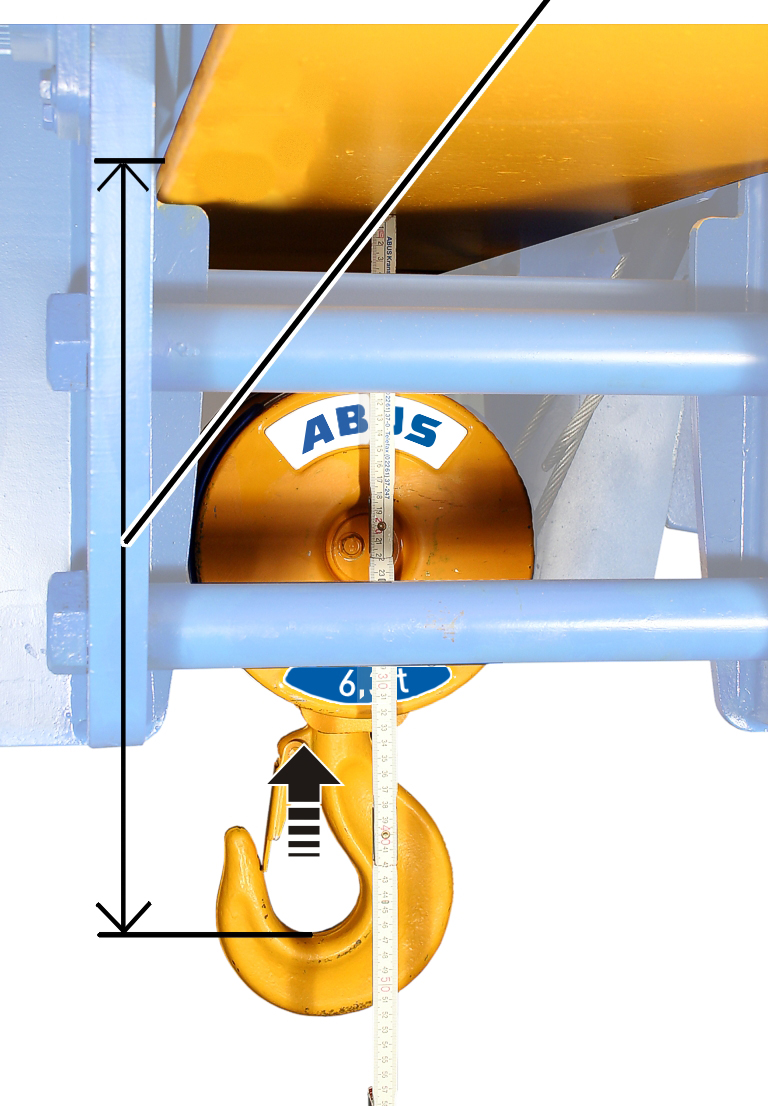

─     La dimensión de gancho es básicamente la distancia entre el borde inferior de la roldana del polipasto de cable y el canto interior del gancho de carga.

─     La dimensión de gancho es la posición absoluta más alta a la que puede desplazarse el gancho sin dañar el cable.

─     La dimensión del gancho se refiere siempre a un gancho de serie.. En caso de ganchos de mayor o menor tamaño, la dimensión de gancho se extraerá de la hoja técnica del polipasto.

Dimensiones de gancho en polipastos de cadena para puentes grúa monorraíl del diseño E, S y U.

Dimensiones de gancho en polipastos de cadena para puentes grúa birraíl del diseño D, DA, DQA y Z.

   Esta dimensión de gancho (medida C) puede leerse en la tabla.

Tabla: Dimensiones de gancho para polipastos de cable de diseño E. ¡Con anchos de vía mayores deben observarse las instrucciones siguientes!

Tabla dimensiones de gancho para polipastos de cable de diseño S

Tabla dimensiones de gancho para polipastos de cable de diseño U

Tabla dimensiones de gancho para polipastos de cable de diseño D

Tabla dimensiones de gancho para polipastos de cable de diseño DA

Tabla dimensiones de gancho para polipastos de cable de diseño DQA

Tabla dimensiones de gancho para polipastos de cable de diseño Z

Tabla dimensiones de gancho para polipastos de cable de diseño ZA

   Elevar el gancho de carga hasta la dimensión de gancho.

En la ubicación del gancho antes alcanzada:

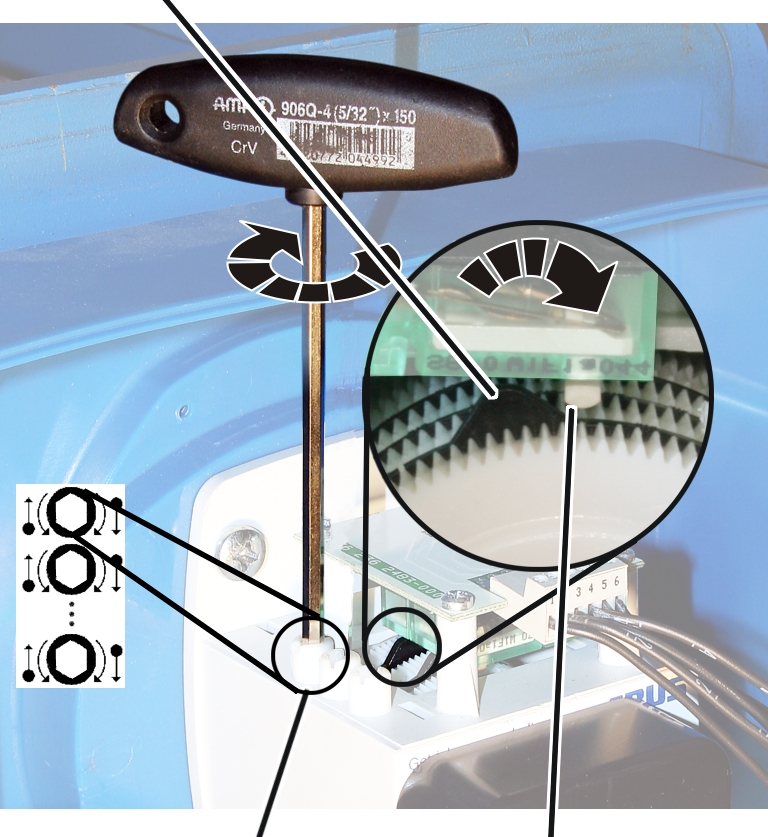

─     El final de carrera de seguridad se ajusta con el tornillo de graduación blanco de más atrás.

   Si fuera necesario: girar el tornillo de graduación que la leva de mando quede a la izquierda del microinterruptor. No debe estar a su derecha ni exactamente encima del mismo.

   Girar el tornillo de graduación hacia la derecha hasta que la leva de mando empuje contra el microinterruptor en el sentido de las agujas del reloj y se oiga un clic.

●   El contactor principal se desconecta.

Si el punto de conmutación se ajusta con un tornillo de graduación distinto al antes indicado, esto se indicará en el esquema eléctrico.

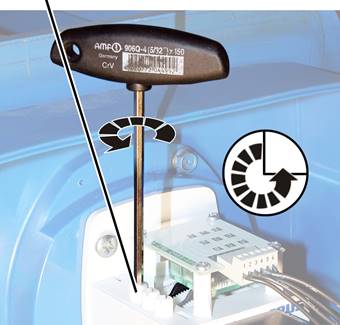

   Girar el tornillo de graduación tres cuartos de vuelta hacia la izquierda.

●   El microinterruptor vuelve a actuar y el contactor principal se vuelve a conectar.

   Desplazar el gancho un poco hacia abajo.

   Girar el tornillo de graduación tres cuartos de vuelta hacia la derecha.

   Leer en la tabla el recorrido de frenada.

Este recorrido de frenada viene preestablecido por el LIS-SV y no es idéntico al recorrido de frenada en elevación/descenso en el funcionamiento normal de la grúa.

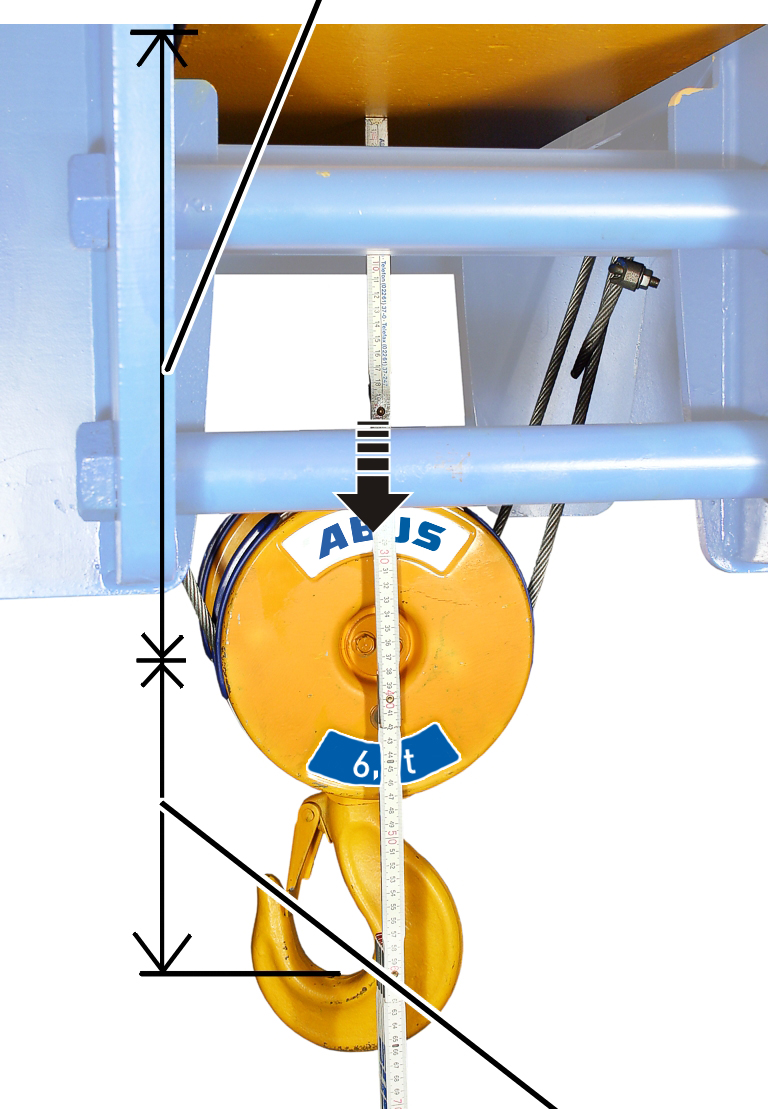

   Desplazar el gancho hasta que se encuentre exactamente tras el recorrido de frenada tras la dimensión del gancho.

En la ubicación del gancho antes alcanzada y recorrido de frenada:

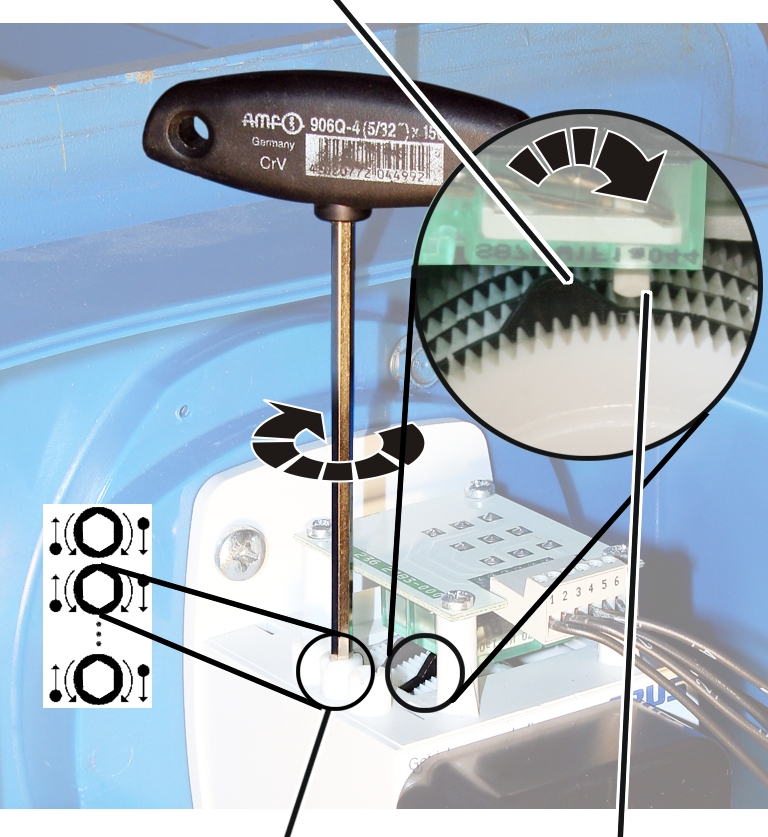

─     El fin de carrera superior se ajusta con el segundo tornillo de graduación blanco desde atrás.

   Si fuera necesario: girar el tornillo de graduación que la leva de mando quede a la izquierda del microinterruptor. No debe estar a su derecha ni exactamente encima del mismo.

   Girar el tornillo de graduación hacia la derecha hasta que la leva de mando empuje contra el microinterruptor en el sentido de las agujas del reloj y se oiga un clic.

Si el punto de conmutación se ajusta con un tornillo de graduación distinto al antes indicado, esto se indicará en el esquema eléctrico.

   Desplazar el gancho hacia abajo.

   Elevar el gancho a velocidad lenta y rápida y comprobar si el gancho se para en la posición correcta.

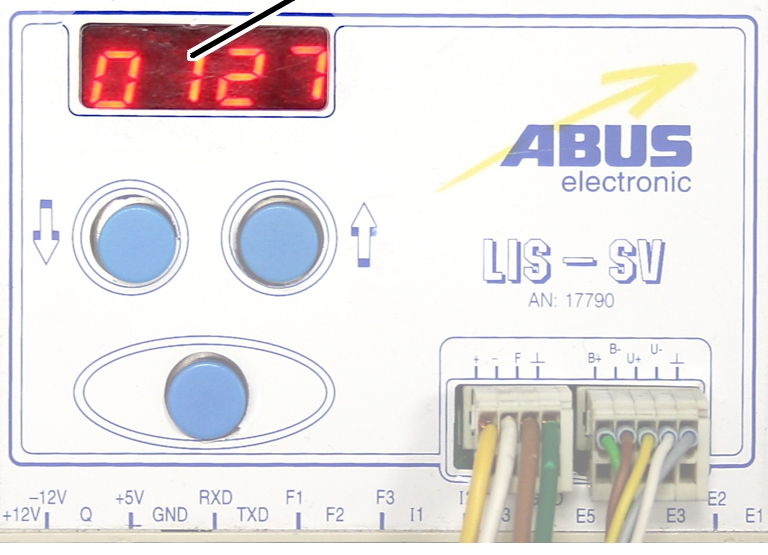

●   En la pantalla del LIS-SV se muestran los impulsos contados del transmisor de impulsos.
