L'ABULiner translation/direction comporte :
─ variateur de fréquence
─ module de commande
Vue d'ensemble du coffret électrique :
En fonction de la variante, le ou les variateurs de fréquence sont placés dans différentes positions et/ou dans différents coffrets électriques. L'illustration suivante vous aide à vous orienter.

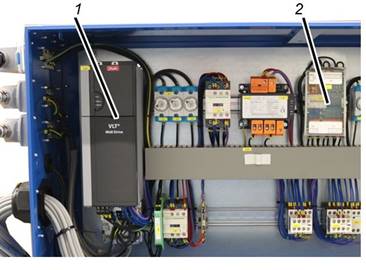

Coffret électrique du pont :
|
|
─ 1 : variateur de fréquence pour la translation du pont ABULiner (U61)
─ 2 : module de commande pour la translation du pont ABULiner (U62)

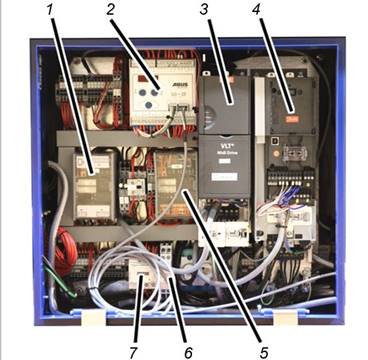

Coffret électrique du chariot de direction :
|
|
─ 1 : module de commande pour la translation du chariot de direction ABULiner (U42)
─ 2 : LIS-SV
─ 3 : variateur de fréquence pour la translation du chariot de direction ABULiner (U41)
─ 4 : variateur de fréquence pour l'ABULiner Levage/Abaissement (U21)
─ 5 : module de commande pour l'ABULiner Levage/Abaissement (U22)
─ 6 : redresseur
─ 7 : contacteur de freinage (K26.3)

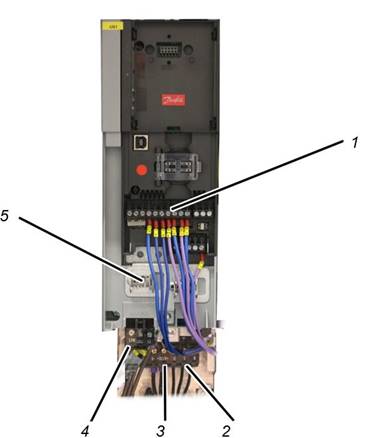

La taille des variateurs de fréquence varie en fonction de leur puissance. Les composants sont toutefois disposés de manière similaire.
|
|
─ 1 : bornier pour tension de commande
─ 2 : accouplement pour le câble de connexion au moteur de déplacements horizontaux
─ 3 : accouplement pour le câble de connexion vers la résistance de freinage
─ 4 : accouplement pour le câble de connexion du réseau
─ 5 : clip de blindage

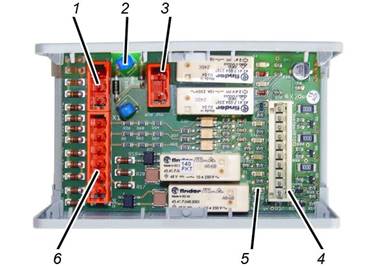

Module de commande pour ABULiner translation/direction :
|
|
─ 1 : connecteur mâle X4
─ 2 : redresseur pour frein sur moteur de déplacements horizontaux
─ 3 : connecteur mâle X3
─ 4 : connecteur mâle X2
─ 5 : LED
─ 6 : connecteur mâle X1
