Risque d'électrocution ! Les tensions qui se trouvent sur les borniers et sur les connecteurs mâles doivent être contrôlées lorsque le système de ponts est activé. Les tensions qui circulent alors dans les éléments conducteurs sont des tensions mortelles. Les contrôles à effectuer sur le système de ponts activé doivent être confiés uniquement à des électriciens qualifiés ! |
|
Borne |
Fonction |
|
37 |
Entrée pour signal de commande arrêt d'urgence |
|
38 |
Entrée pour signal de commande arrêt d'urgence |
|
12 |
Sortie +24 V |
|
13 |
Sortie +24 V |
|
18 |
Entrée pour signal de commande à droite |
|
19 |
Entrée pour signal de commande à gauche |
|
27 |
Entrée pour signal de commande marche ultra-lente |
|
29 |
Entrée pour signal de commande fin de course translation à gauche |
|
32 |
Entrée pour signal de commande limitation de fréquence |
|
33 |
Entrée pour signal de commande fin de course translation à droite |
|
42 |
(non affecté) |
|
53 |
Entrée pour signal de commande accélération |
|
54 |
(non affecté) |
|
50 |
(non affecté) |
|
55 |
GND variateur de fréquence |
|
01 |
Entrée pour relais |
|
02 |
Sortie pour relais / libération du frein |
|
03 |
(non affecté) |
|
|
|

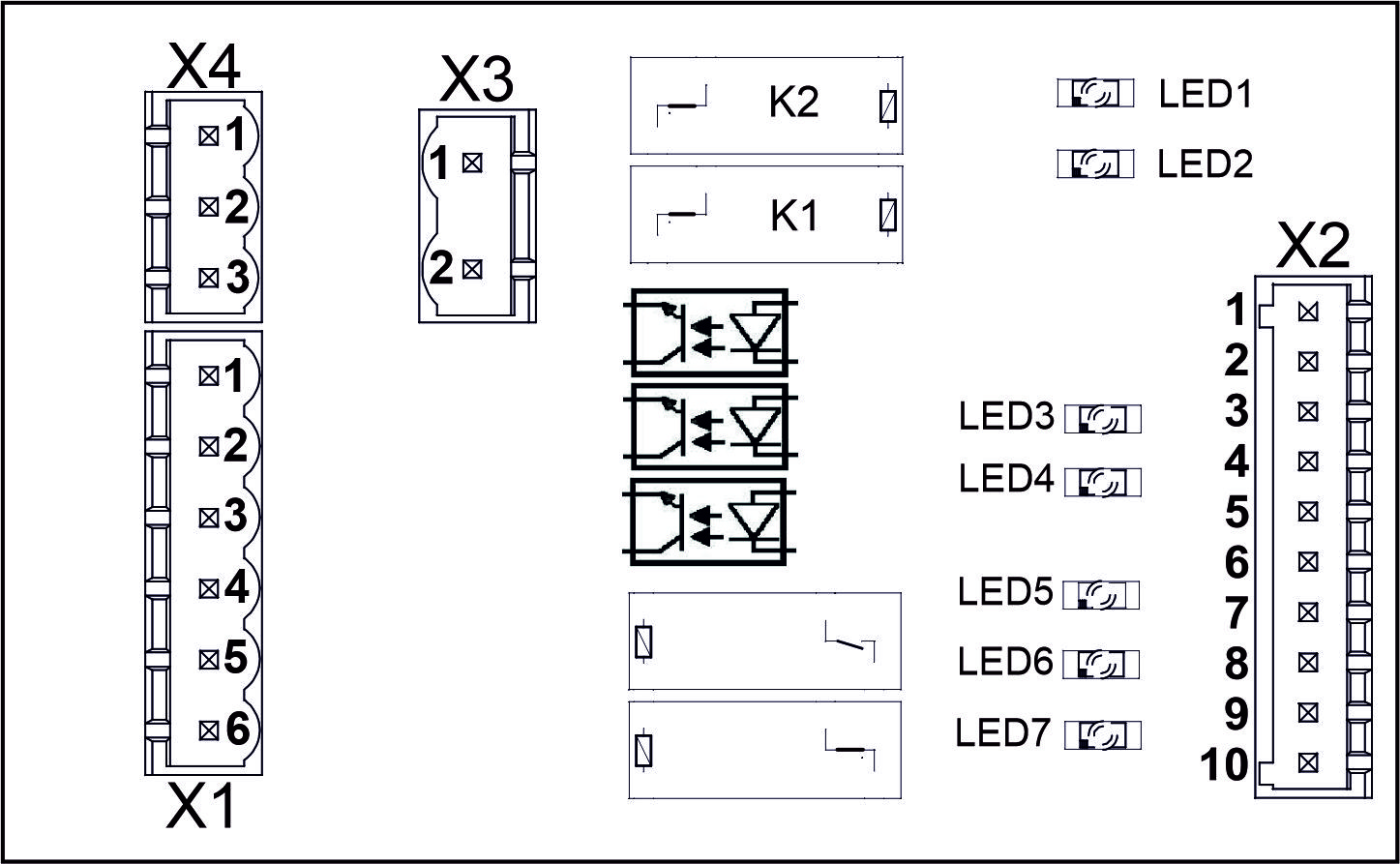

Figure : Disposition des connecteurs mâles sur le module de commande. (cliquer pour agrandir) |
|
broche |
Fonction |
LED |
|
X1 1 |
Entrée pour signal de commande fin de course translation à gauche |
3 (jaune) |
|
X1 2 |
Entrée pour signal de commande fin de course translation à droite |
4 (verte) |
|
X1 3 |
Entrée pour signal de commande accélération |
5 (rouge) |
|
X1 4 |
Entrée pour signal de commande à gauche |
6 (jaune) |
|
X1 5 |
Entrée pour signal de commande à droite |
7 (verte) |
|
X1 6 |
1L02 |
|
|
X2 1 et X2 4 |
GND variateur de fréquence |
|
|
X2 2 et X2 3 |
Entrée pour libération du frein par variateur de fréquence |
1 (jaune) et 2 (vert) |
|
X2 5 |
Entrée +24 V du variateur de fréquence |
|
|
X2 6 |
Sortie pour signal de commande fin de course translation à gauche |
|
|
X2 7 |
Sortie pour signal de commande fin de course translation à droite |
|
|
X2 8 |
Sortie pour signal de commande accélération |
|
|
X2 9 |
Sortie pour signal de commande à gauche |
|
|
X2 10 |
Sortie pour signal de commande à droite |
|
