Der ABULiner Kranfahren/Katzfahren besteht aus:
─ Frequenzumrichter
─ Steuermodul
Je nach Variante sind der oder die Frequenzumrichter an unterschiedlichen Positionen und/oder in unterschiedlichen Schützkästen untergebracht. Zur Orientierung kann das folgende Bild genutzt werden.

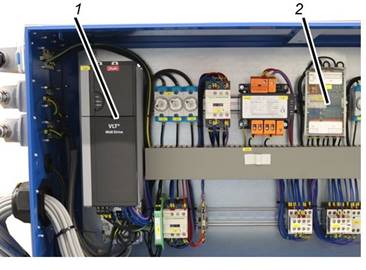

Kranschützkasten:
|
|
─ 1: Frequenzumrichter für ABULiner Kranfahren (U61)
─ 2: Steuermodul für ABULiner Kranfahren (U62)

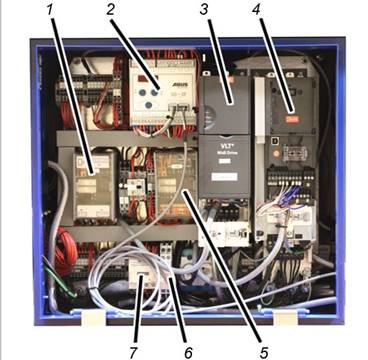

Katzschützkasten:
|
|
─ 1: Steuermodul für ABULiner Katzfahren (U42)
─ 2: LIS-SV
─ 3: Frequenzumrichter für ABULiner Katzfahren (U41)
─ 4: Frequenzumrichter für ABULiner Heben/Senken (U21)
─ 5: Steuermodul für ABULiner Heben/Senken (U22)
─ 6: Gleichrichter
─ 7: Bremsschütz (K26.3)

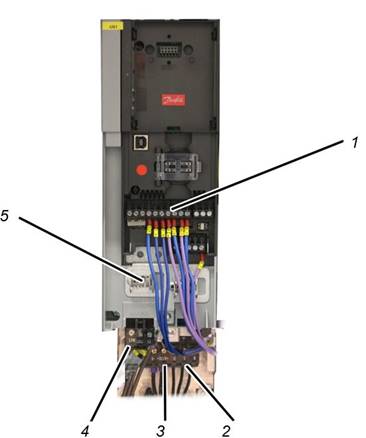

Je nach Leistung sind die Frequenzumrichter unterschiedlich groß. die Komponenten sind jedoch ähnlich angeordnet.
|
|
─ 1: Klemmleiste für Steuerspannung
─ 2: Kupplung für Anschlussleitung zum Fahrmotor
─ 3: Kupplung für Anschlussleitung zum Bremswiderstand
─ 4: Kupplung für Anschlussleitung vom Stromnetz
─ 5: Schirmklammer

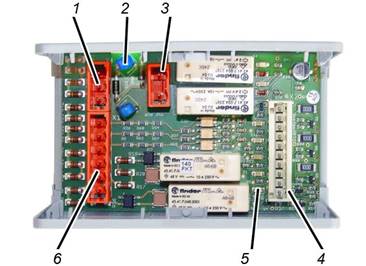

Steuermodul für ABULiner Kranfahren/Katzfahren:
|
|
─ 1: Stiftleiste X4
─ 2: Gleichrichter für Bremse am Fahrmotor
─ 3: Stiftleiste X3
─ 4: Stiftleiste X2
─ 5: LED
─ 6: Stiftleiste X1
