Belegung der Klemmleisten und Stiftleisten



Warnung Strom

Gefahr durch Stromschlag!

Spannungen an Klemmleisten und Stiftleisten müssen bei eingeschalteter Krananlage geprüft werden. Dabei liegen lebensgefährliche Spannungen an stromführenden Teilen.

Prüfen bei eingeschalteter Krananlage nur durch ausgebildete Elektrofachkräfte!





Belegung der Klemmleiste am Frequenzumrichter

Klemme

Funktion

37

Eingang für Steuersignal Not-Halt

38

Eingang für Steuersignal Not-Halt

12

Ausgang +24 V

13

Ausgang +24 V

18

Eingang für Steuersignal Rechts

19

Eingang für Steuersignal Links

27

Eingang für Steuersignal Superschleichfahrt

29

Eingang für Steuersignal Fahrgrenzschalter links

32

Eingang für Steuersignal Frequenzbegrenzung

33

Eingang für Steuersignal Fahrgrenzschalter rechts

42

(nicht belegt)

53

Eingang für Steuersignal Beschleunigung

54

(nicht belegt)

50

(nicht belegt)

55

GND Frequenzumrichter

01

Eingang für Relais

02

Ausgang für Relais / Freigabe Bremse

03

(nicht belegt)







Belegung der Stiftleisten am Steuermodul

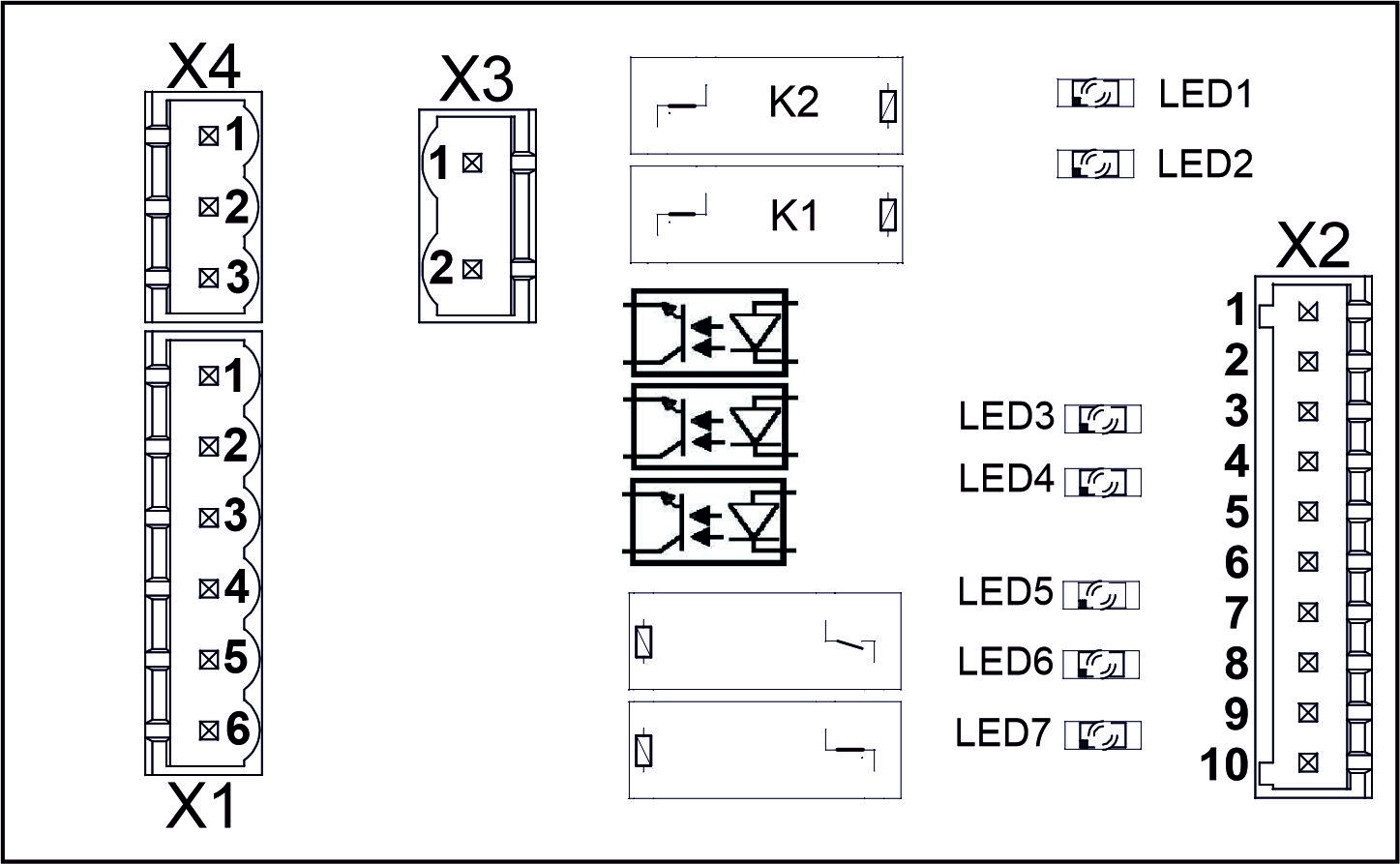

Bild: Anordnung der Stiftleisten auf dem Steuermodul

(zum Vergrößern anklicken)





Stift

Funktion

LED

X1 1

Eingang für Steuersignal Fahrgrenzschalter links

3 (gelb)

X1 2

Eingang für Steuersignal Fahrgrenzschalter rechts

4 (grün)

X1 3

Eingang für Steuersignal Beschleunigung

5 (rot)

X1 4

Eingang für Steuersignal Links

6 (gelb)

X1 5

Eingang für Steuersignal Rechts

7 (grün)

X1 6

1L02



X2 1 und X2 4

GND Frequenzumrichter



X2 2 und X2 3

Eingang für Freigabe Bremse durch Frequenzumrichter

1 (gelb) und 2 (grün)

X2 5

Eingang +24 V vom Frequenzumrichter



X2 6

Ausgang für Steuersignal Fahrgrenzschalter links



X2 7

Ausgang für Steuersignal Fahrgrenzschalter rechts



X2 8

Ausgang für Steuersignal Beschleunigung



X2 9

Ausgang für Steuersignal links



X2 10

Ausgang für Steuersignal rechts
