Bei einer lastabhängigen Krandistanzierung muss in den beiden Steuerungen in Kran und Gegenkran bekannt sein, ob gerade am jeweils anderen Kran die eingestellte Last unter- oder überschritten ist. Diese Information wird mit einer Lichtschranke zwischen den beiden Kranen übertragen. Jeder Kran hat dafür eine Lichtschranke zur Signalübertragung als Sender und eine als Empfänger.
|
|

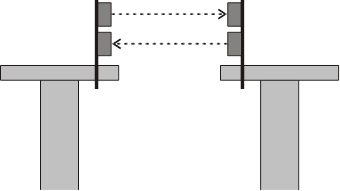

─ Die Lichtschranken zur Übertragung des Freigabesignals werden an gegenüberliegenden Enden der Fahrwerksträger der Krane montiert.
─ An jedem Kran wird ein Sender und ein Empfänger montiert.
─ An einem Kran wird der Sender oben und der Empfänger unten montiert. Am anderen Kran umgekehrt.
|
Gewindebügel |
| |
|
| ||
|
Halterung |
Rohrschelle | |
Halterung an gegenüberliegenden
Enden der Fahrwerksträger befestigen.
Halterung mit Gewindebügel festschrauben.
|
Gewindebügel |
Anzieh-Drehmoment |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |

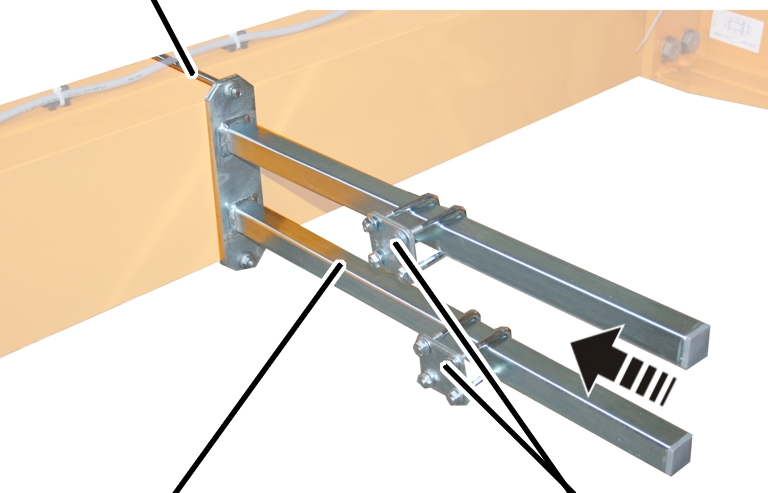

Rohrschellen (2x) aufschieben
und sichern.
|
Halterung für Lichtschranken |
|
|
| |
|
|
Rohrschellen |

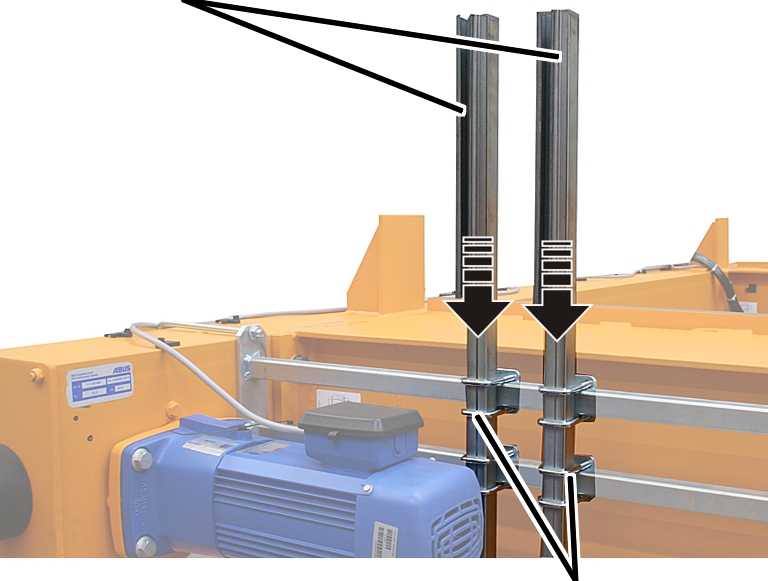

Halterung für Lichtschranken
(2x) in die Rohrschellen einschieben.
Halterungen ausrichten und
Rohrschellen handfest festschrauben.
|
|
Lichtschranken |
|
| |
Lichtschranken in die
Halterungen schieben.
Lichtschranken handfest
festschrauben.
Anschlussleitungen der
Lichtschranken bis zum Kranschützkasten verlegen und mit Kabelbindern
sichern.
Wenn durch die geringe Einbauhöhe des Krans über dem Hauptträger wenig Platz ist, können die Lichtschranken nicht übereinander, sondern mit zusätzlichen Halterungen nebeneinander montiert werden.
|
Halterung für Lichtschranken |
|
|
| |
|
|
Rohrschellen |
Halterung für Lichtschranken
(4x) in die Rohrschellen einschieben.
Halterungen ausrichten und
Rohrschellen handfest festschrauben.
|
|
Lichtschranken |
|
| |
Lichtschranken in die
Halterungen schieben.
Lichtschranken handfest
festschrauben.
Anschlussleitungen der
Lichtschranken bis zum Kranschützkasten verlegen und mit Kabelbindern
sichern.
|
Lichtschranken |
Halterung für Lichtschranken |
|
| |
|
|
Rippschrauben M8x20 |
Halterung für Lichtschranken auf
die Bohrungen am Fahrwerksträger setzen.
Halterung für Lichtschranken mit
Rippschrauben M8x20 festschrauben.
Lichtschranken in die
Halterungen schieben.
Lichtschranken handfest
festschrauben.
Anschlussleitungen der
Lichtschranken bis zum Kranschützkasten verlegen und mit Kabelbindern
sichern.
|

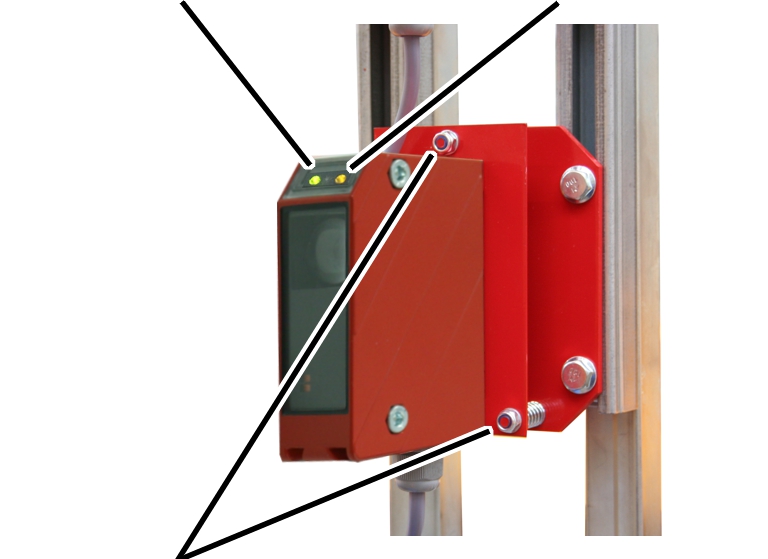

Grüne LED: Betriebsspannung |
Gelbe LED (nur am Empfänger): Sichtkontakt zum Sender besteht |
|
| |
|
Selbstsichernde Muttern zum Ausrichten |
|
Beide Lichtschranken an Kran und
Gegenkran mit den selbstsichernden Muttern genau aufeinander ausrichten. Die
gelbe LED am Empfänger muss leuchten.
─ Grüne LED (am Sender und Empfänger): Betriebsspannung liegt an.
─ Gelbe LED (nur am Empfänger): Sichtkontakt zum Sender besteht.
Sobald der Kran verfahren werden
kann: Mit Kran und Gegenkran die gesamte Kranbahn in verschiedenen Distanzen
abfahren und prüfen, ob die Ausrichtung der Lichtschranken stimmt (die gelbe LED
am Empfänger (Sichtkontakt besteht) muss im gesamten Verfahrbereich leuchten).
Falls nötig, Lichtschranken erneut ausrichten.
Durch Abweichungen in der Lage der Kranbahn kann die Ausrichtung der Lichtschranken voneinander abweichen.
