Si le maintien à distance de ponts dépendant de la charge est utilisé, les deux commandes dans le pont et dans le pont duplex doivent savoir si les limites de charge réglées sur l'autre pont sont dépassées. Ces informations sont transmises entre les deux ponts à l'aide d'une cellule photoélectrique. Chaque pont possède une cellule photoélectrique d'émission et une cellule de réception.
|
|
─ Les cellules photoélectriques servant à la transmission du signal d'autorisation sont montées aux extrémités opposées des sommiers des ponts.
─ Un émetteur et un récepteur sont montés sur chaque pont.
─ Sur un pont, l'émetteur est monté en haut et le récepteur en bas. Le montage est inverse sur l'autre pont.
|
Étrier fileté |
| |
|
| ||
|
Support |
Bride pour tuyau | |
Fixer le support aux extrémités
opposées des sommiers.
Visser le support avec l'étrier fileté.
|
Étrier fileté |
Couple de serrage |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |
Enfiler et fixer les 2 brides
pour tuyau.
|
Support pour cellules photoélectriques |
|
|
| |
|
|
Brides pour tuyau |
Introduire le support pour les
cellules photoélectriques (2x) dans les brides pour tuyau.
Ajuster les supports et visser
manuellement les brides pour tuyau.
|
|
Cellules photoélectriques |
|
| |
Introduire les cellules
photoélectriques dans les supports.
Bien serrer les cellules
photoélectriques manuellement.
Poser les câbles de connexion
des cellules photoélectriques jusqu'au coffret électrique du pont et les fixer
avec des serre-câbles.
Étant donné qu'il n'y a que peu de place au-dessus de la poutre principale en raison de la faible hauteur du pont hors-tout, les cellules photoélectriques ne peuvent pas être montées l'une au-dessus de l'autre mais l'une à côté de l'autre, à l'aide de supports supplémentaires.
|

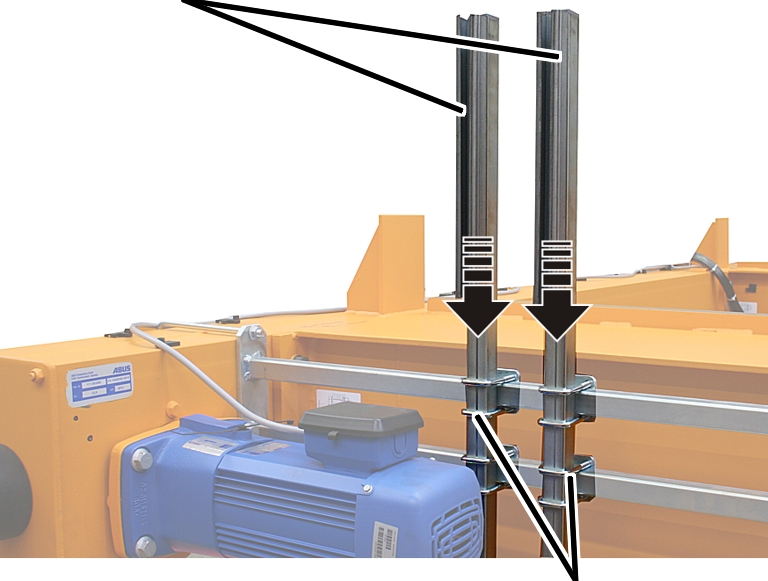

Support pour cellules photoélectriques |
|
|
| |
|
|
Brides pour tuyau |
Introduire le support pour les
cellules photoélectriques (4x) dans les brides pour tuyau.
Ajuster les supports et visser
manuellement les brides pour tuyau.
|
|
Cellules photoélectriques |
|
| |
Introduire les cellules
photoélectriques dans les supports.
Bien serrer les cellules
photoélectriques manuellement.
Poser les câbles de connexion
des cellules photoélectriques jusqu'au coffret électrique du pont et les fixer
avec des serre-câbles.
|
Cellules photoélectriques |
Support pour cellules photoélectriques |
|
| |
|
|
Vis à côtes M8x20 |
Placer le support pour cellules
photoélectriques sur les trous du sommier.
Visser le support pour cellules
photoélectriques avec des vis à côtes M8x20.
Introduire les cellules
photoélectriques dans les supports.
Bien serrer les cellules
photoélectriques manuellement.
Poser les câbles de connexion
des cellules photoélectriques jusqu'au coffret électrique du pont et les fixer
avec des serre-câbles.
|
LED verte : tension de service |
LED jaune (uniquement sur le récepteur) : contact visuel avec l'émetteur |
|
| |
|
Écrous autobloquants de réglage |
|
Ajuster précisément les deux
cellules photoélectriques du pont et le pont duplex à l'aide des écrous
autobloquants. La LED jaune doit s'allumer.
─ LED verte (sur l'émetteur et le récepteur) : tension de service présente.
─ LED jaune (uniquement sur le récepteur) : contact visuel avec l'émetteur
Dès que le pont peut être
déplacé : parcourir le chemin de roulement complet avec le pont et le pont
duplex sur différentes distances et contrôler si les cellules photoélectriques
sont alignées correctement (la LED jaune sur le récepteur [contact visuel] doit
être allumée sur le champ de déplacement complet). Si nécessaire, ajuster à
nouveau les cellules photoélectriques.
À cause de déviations dans la position du chemin de roulement, l'ajustement des cellules photoélectriques peut varier.
