Lors du montage, les câbles de connexion sont acheminés, à travers les boîtes de raccordement, dans les coffrets électriques puis raccordés. Tous les câbles de raccordement sont enfichables. Les passe-câbles dans la boîte de raccordement servent de câbles-supports et d'éléments d'étanchéité.

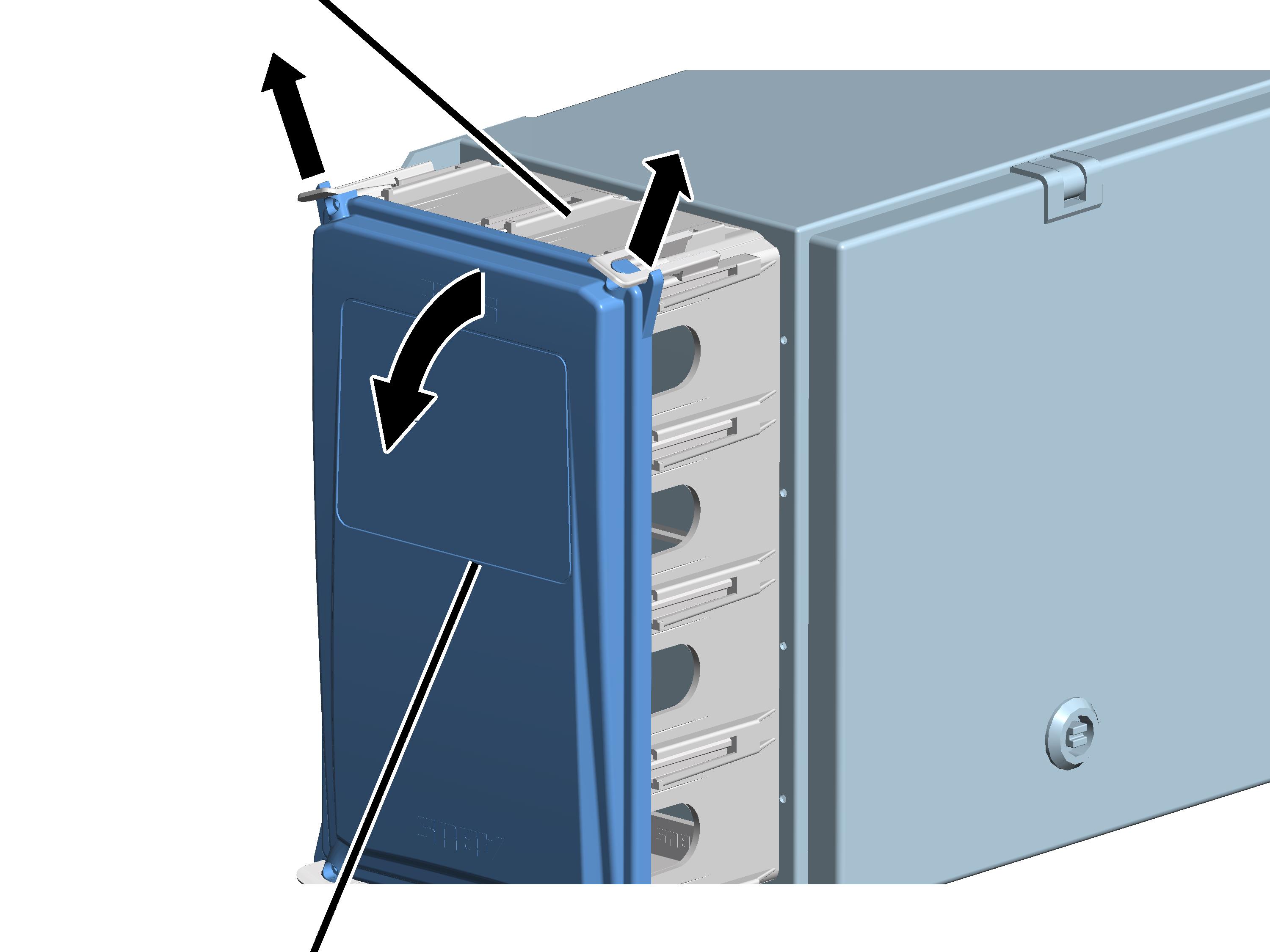

Presser légèrement les deux clips de fermeture supérieurs vers l'extérieur.

Retirer simultanément le couvercle de la partie supérieure du boîtier.

Basculer le couvercle vers le bas jusqu'à ce qu'il soit presque à l'horizontale.

●   Lors du basculement, le couvercle se dégage automatiquement des clips de fermeture inférieurs.

Conseil :

Si le couvercle ne peut pas être basculé vers le bas pour des raisons d'encombrement, il est possible de pousser les clips de fermeture supérieurs et inférieurs légèrement vers l'extérieur et de simplement déposer le coucercle.

Introduire le câble de connexion par le passe-câble assez loin pour qu'il puisse être cheminé jusqu'au bornier dans le coffret électrique.

De l'extérieur, placer la languette de serrage sur le câble de connexion.

Enficher et emboîter l'embase du support de câble dans la boîte de raccordement.

Enfoncer le câble de connexion avec la languette de serrage dans l'embase et introduire simultanément le passe-câble (caoutchouc) dans l'ouverture de la boîte de raccordement.

Emboîter l'étrier de support de câble sur l'embase.

Pousser un serre-câble (non illustré) dans l'ouverture dur support de câble.

●   Le passe-câble est acheminé le long de l'embase de support de câble pour ressortir par l'autre ouverture.

Assembler et serrer manuellement le serre-câble.

Enfoncer le support de câble dans le rail de la boîte de raccordement (en bas sur l'illustration).

ou

Enfoncer le support de câble entre deux embases du câble-support (en haut sur l'illustration).

Fixer le câble de connexion au support de câble avec un serre-câble.

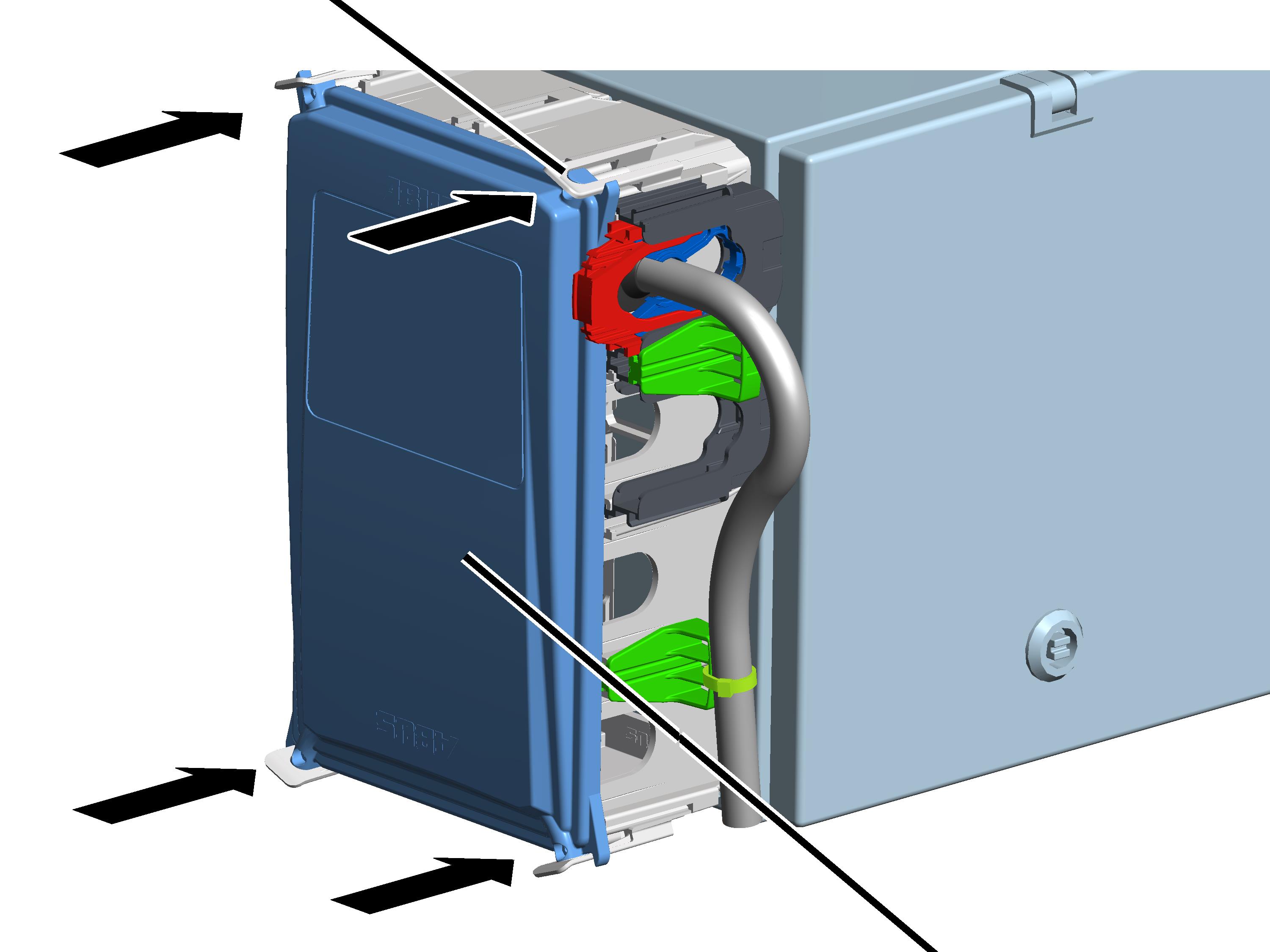

Poser le couvercle sur les quatre angles du boîtier.

Enclencher simultanément le couvercle dans les quatre clips de fermeture.
