Le contrôle du câble est facilité et rendu plus sûr par ABUControl : les tronçons de câble pour lesquels une usure importante a été calculée sont en effet indiqués.
Pour cette étape de travail, un accès à KranOS via un ordinateur portable ou une tablette est requis. L'utilisateur « Abnahme » (réception) (niveau d'utilisateur [2]‚) doit être connecté.
|
|
Risque de chute de la charge ! ABUControl permet seulement un calcul de l'usure et ne peut pas tenir compte de toutes les conditions de fonctionnement ni de dommages imprévisibles venant de l'extérieur. Il est par conséquent possible que le câble ait atteint l'état d'usure nécessitant le remplacement même si ABUControl ne l'a pas encore signalé. Contrôler le câble entièrement et minutieusement indépendamment du calcul d'ABUControl. |
|
Aperçu : navigation dans KranOS |
|
Utilisateur « Abnahme » (réception) à « Mécanisme de levage » à « Usure de l'état d'usure nécessitant le remplacement » À partir de la version du programme 1.2.0.1 |
Se connecter dans KranOS avec l'utilisateur « Abnahme »
(réception) (niveau d'utilisateur [2]‚). Voir « Connecter un
ordinateur portable ou une tablette à ABUControl ».
Dans le menu principal, sélectionner le mécanisme de levage souhaité
(par exemple le mécanisme de levage 1).
● La fenêtre du mécanisme de levage souhaité apparaît.
Dans le menu « Réglages » (roue dentée sur fond jaune),
cliquer sur l'option de menu « Usure de l'état d'usure nécessitant le
remplacement ».
|

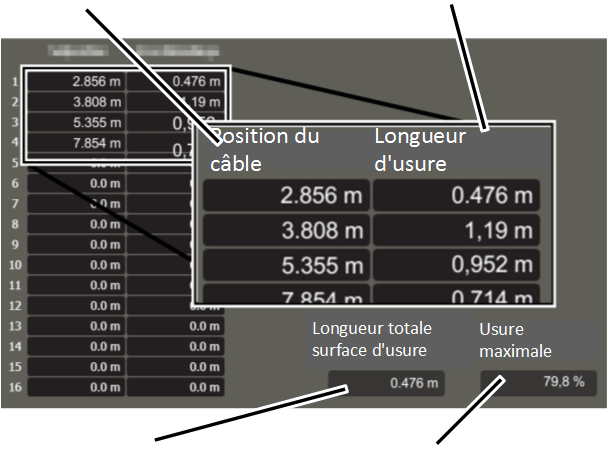

Colonne « Position du câble » |
Colone « Longueur d'usure » |
|
| |
|
Champ « Longueur totale surface d'usure » |
Champ « Usure maximale » |
● La fenêtre « Usure de l'état d'usure nécessitant le remplacement » apparaît.
● Le tableau indique un ou plusieurs tronçons de câble (un tronçon de câble par ligne) pour lesquels ABUControl a calculé une usure importante.
─ La colonne « Position du câble » indique où se trouve le tronçon de câble concerné. Le trajet mesuré est le trajet allant du point fixe au début du tronçon de câble concerné.
─ La colonne « Longueur d'usure » indique la longueur du tronçon de câble qui présente une usure importante. La longueur est mesurée à partir du début de la position indiquée dans la colonne « Position du câble ».
● Le champ « Longueur totale surface d'usure indique le tronçon de câble du tableau qui a été calculé comme étant le tronçon de câble présentant l'usure la plus importante.
● Le champ « Usure maximale » indique le niveau d'usure du tronçon de câble présentant l'usure la plus importante.
Commencer le contrôle du câble sur les positions du câble
indiquées.
Tous les tronçons de câble indiqués doivent être contrôlés l'un après l'autre. C'est donc là que l'apparition de premiers fils cassés est à prévoir.
Voir description suivante.
Les deux colonnes de gauche « Position du câble » et « Longueur d'usure » ainsi que les champs « Longueur totale surface d'usure » et « Usure maximale » sont identiques à ceux de la version du programme 1.2.0.6.

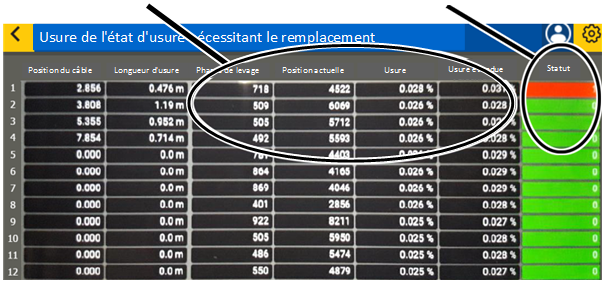

Colonnes supplémentaires :
|
Colonnes supplémentaires |
Colonne « Statut » |
|
| |
● Jusqu'à la version 1.2.0.5, quelques colonnes supplémentaires sont affichées dans la fenêtre « Usure de l'état d'usure nécessitant le remplacement ». Il n'est pas nécessaire de les prendre en compte pour l'évaluation de l'état d'usure nécessitant le remplacement.
● La colonne « Statut » fournit une information d'état sur l'usure de la ligne correspondante :
─ Statut 0 (vert) : l'usure de ce tronçon de câble est inférieure à 80 %.
─ Statut 1 (rouge) : l'usure de ce tronçon de câble est inférieure à 80 %, mais supérieure à celle de tous les autres tronçons de câble.
─ Statut 2 (rouge) : l'usure de ce tronçon de câble est supérieure à 80 %.
─ Statut 3 (rouge) : l'usure de ce tronçon de câble atteint 100 %.
Fenêtre supplémentaire :
|
Aperçu : navigation dans KranOS |
|

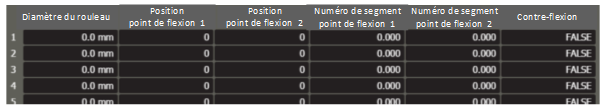

Utilisateur « Abnahme » (réception) à « Mécanisme de levage » à « Usure de l'état d'usure nécessitant le remplacement » à « État d'usure nécessitant le remplacement de la poulie de renvoi » De la version du programme 1.2.0.1 à la version du programme 1.2.0.5 |
|
|
● La fenêtre « État d'usure nécessitant le remplacement de la poulie de renvoi », laquelle indique des données concernant les différentes poulies de renvoi et le calcul de leur état d'usure nécessitant le remplacement, est disponible jusqu'à la version 1.2.0.5. Il n'est pas nécessaire de prendre en compte ces données pour l'évaluation de l'usure.
Les tronçons de câble qui présentent une usure importante ont été indiqués et consultés dans la fenêtre « Usure de l'état d'usure nécessitant le remplacement ».
Sur tous les tronçons de câble à usure importante indiqués :
|

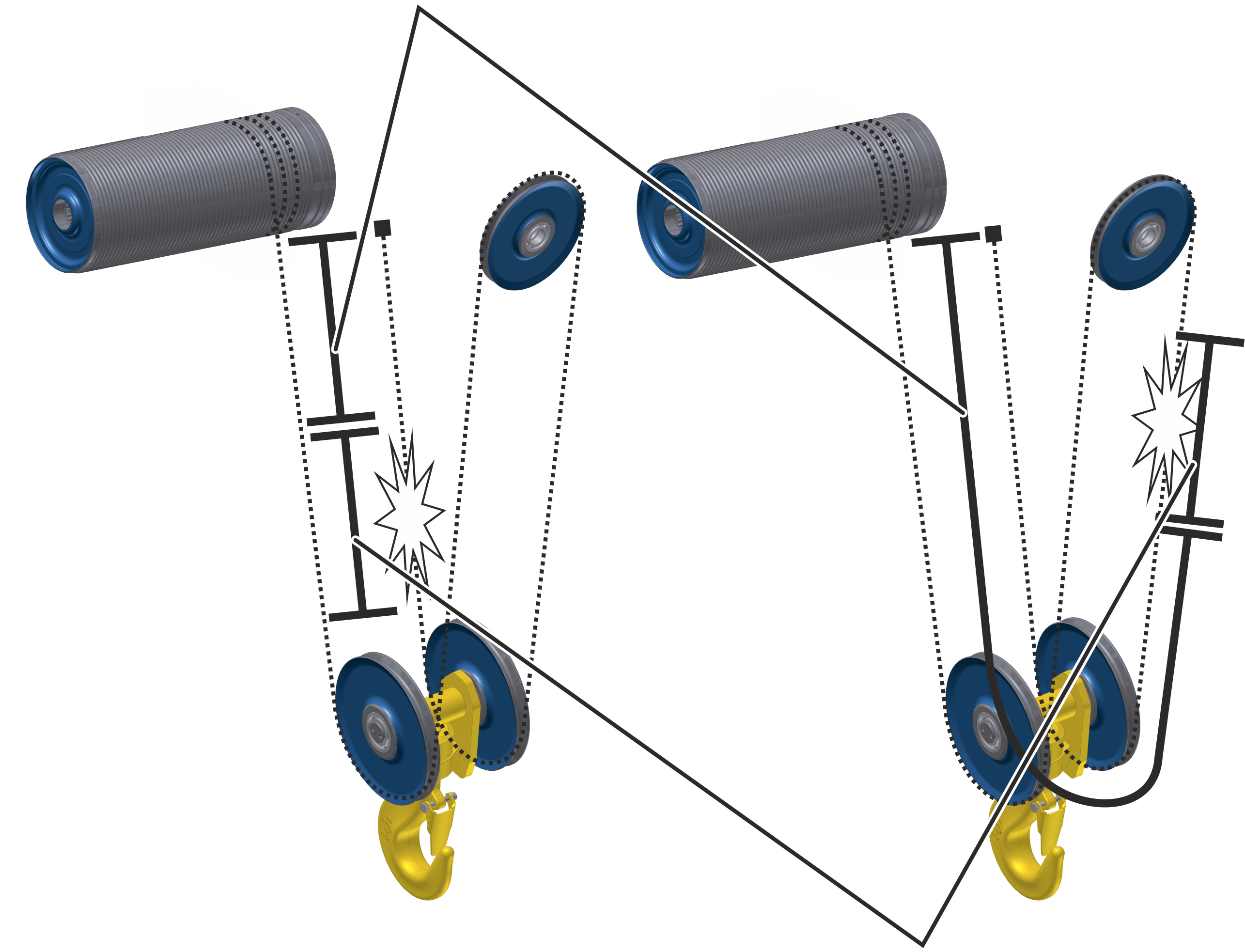

Distance allant du point fixe au début du tronçon de câble (champ « Longueur de câble ») |
|
|
| |
|
|
Tronçon de câble (champ « Longueur totale surface d'usure ») |
Descendre le crochet de levage le plus bas possible.
Cela simplifie l'exécution de la mesure sur le câble.
Mesurer la distance « Position du câble » à partir du point
fixe du treuil à câble.
Le tronçon de câble présentant une usure importante commence à cet endroit.
Le tronçon de câble présentant l'usure la plus importante se trouve en général dans le premier brin, mais peut se situer également dans d'autres brins en fonction de l'utilisation du pont. Dans ce cas, remesurer la distance « Position du câble » autour de la poulie du moufle inférieur, à partir du point fixe du treuil à câble.
Mesurer la « Longueur totale surface d'usure » à partir du
début du tronçon de câble.
● Le tronçon de câble présentant une usure importante se trouve dans cette zone. C'est donc là que l'apparition de premiers fils cassés est à prévoir.
Commencer ici le contrôle du câble.
Voir également le « Manuel général du produit pour ponts ABUS », chapitre « Contrôle du câble ».
Si vous n'y avez pas constaté d'état d'usure nécessitant le remplacement :
Contrôler tout le reste du câble.
Ce paragraphe s'applique uniquement aux treuils à câble à double mécanisme de levage (les deux extrémités du câble et non pas une seule sont enroulées chacune sur un propre tambour à câble) et aux treuils à câble à mécanisme de véritable levage vertical (les deux extrémités du câble et non pas une seule sont enroulées sur un même tambour à câble).
|
|

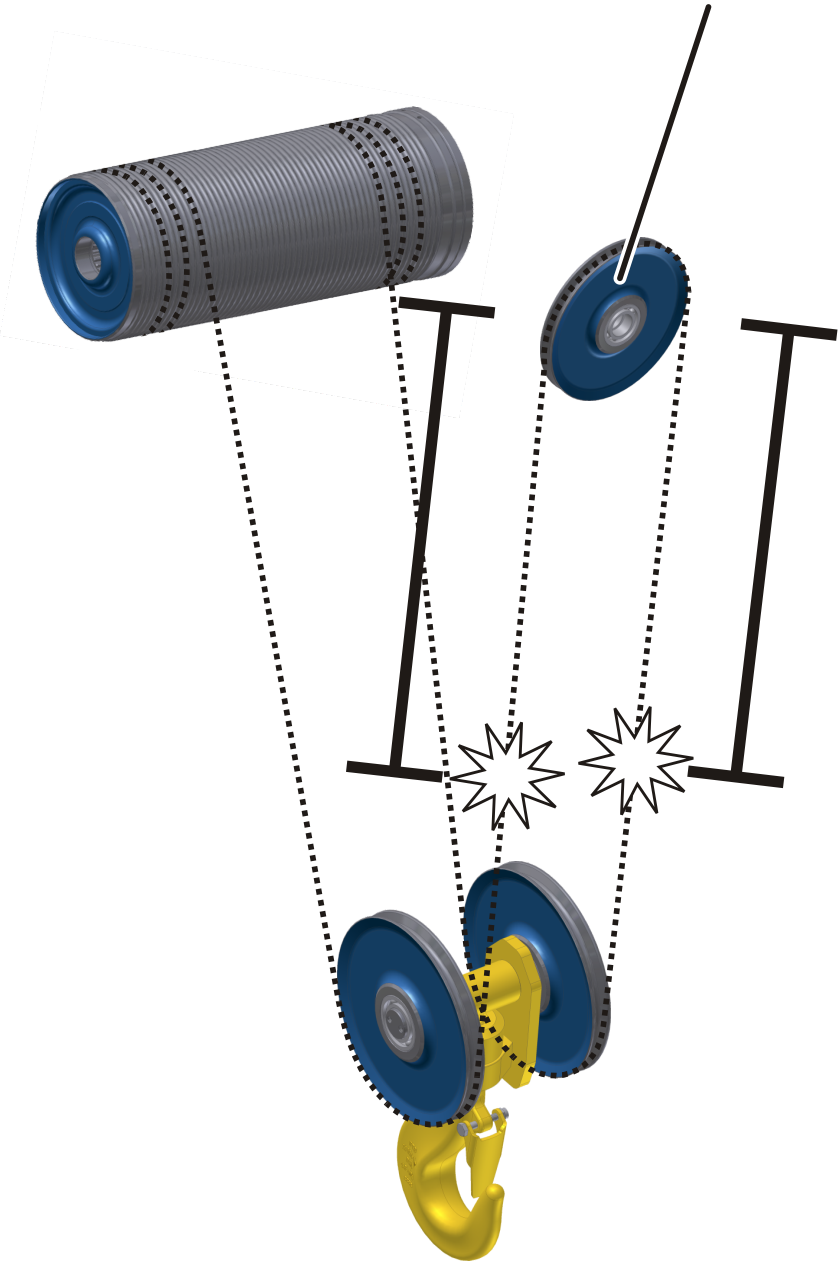

poulie de compensation |
|
| |
Sur ces treuils à câble, le câble est enroulé aux deux extrémités du câble. Le morceau de câble central repose quasiment immobile sur la poulie de compensation du treuil à câble. Cette poulie de compensation est considérée comme étant le point fixe et les deux moitiés du câble comme étant chacune un câble à part entière.
L'usure calculée par ABUControl vaut aussi bien pour la première que pour la seconde moitié du câble. Étant donné la disposition symétrique, l'usure est supposée être identique sur les deux moitiés du câble.
Contrôler aussi bien la moitié du câble située à gauche de la poulie
de compensation que celle située à droite de la poulie de compensation.
Considérer la poulie de compensation comme étant le point fixe.
Le câble situé sur la poulie de compensation est considéré par ABUControl comme point fixe. Par conséquent, l'usure ne peut pas être calculée à cet endroit.
Cependant, le câble s'use également sur la poulie de compensation lorsque la charge oscille et étant donnée la légère différence de rotation des deux tambours à câble.
|
|
Risque de chute de la charge ! Le câble situé sur la poulie de compensation ne peut pas être calculé par ABUControl. Contrôler donc aussi et de manière particulièrement minutieuse le morceau de câble situé sur la poulie de compensation. |
|

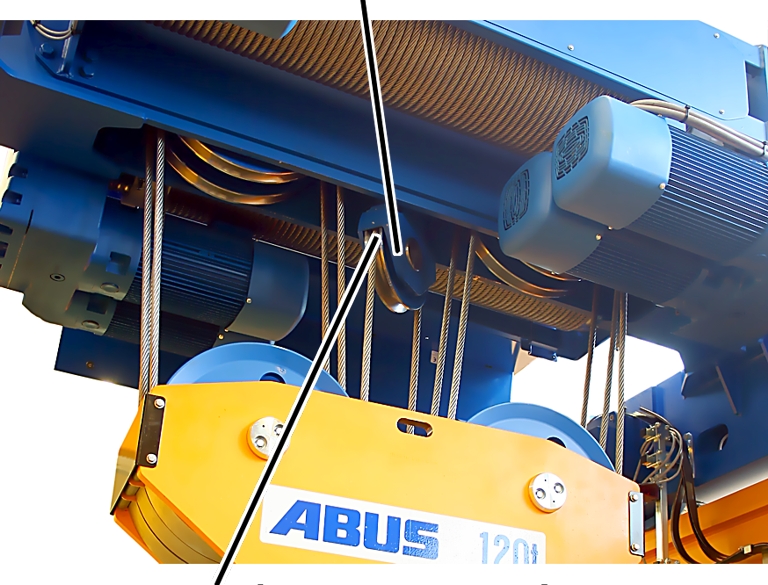

poulie de compensation | |
|
| |
|
morceau de câble sur la poulie de compensation |
|
Contrôler donc, en plus du reste du câble et de manière
particulièrement minutieuse, le morceau de câble situé sur la poulie de
compensation.
Si le câble a atteint l'état d'usure nécessitant le remplacement :
Remplacer le câble. Voir « Remplacer le câble » ainsi que le manuel du
produit du treuil à câble.
