Pour une analyse des erreurs ou pour une consultation avec le service d'assistance ABUS, il peut être utile de savoir si le démarrage de l'automate programmable a fonctionné sans erreurs ou à quel endroit une erreur s'est produite.

Pour cette étape de travail, un accès à KranOS via un ordinateur portable ou une tablette est requis. L'utilisateur « Abnahme » (réception) (niveau d'utilisateur ‚[2]) ou « Service » (niveau d'utilisateur [1]) doit être connecté.

Se connecter à KranOS avec l'utilisateur « Service » (niveau d'utilisateur [1]‚) ou « Abnahme » (réception) (niveau d'utilisateur [2]). Voir « Connecter un ordinateur portable ou une tablette à ABUControl ».

Sur l'écran d'accueil : dans le menu « Réglages » (roue dentée sur fond jaune), cliquer sur l'option de menu « Diagnostic AP ».

●   La fenêtre « Diagnostic AP » s'affiche.

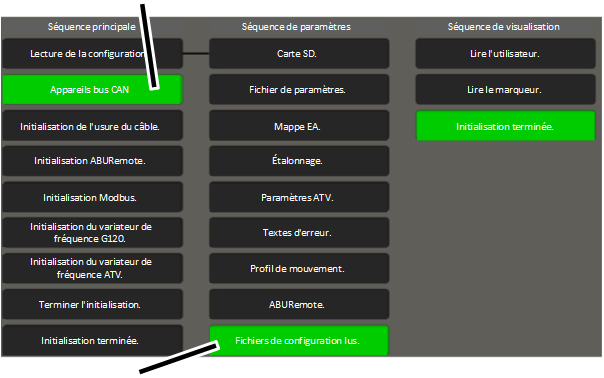

Dans le menu « Réglages » (roue dentée sur fond jaune), cliquer sur l'option de menu « Diagnostic séquences d'AP ».

●   La fenêtre « Diagnostic séquences d'AP » s'affiche.

●   Les trois séquences « Séquence principale », « Séquence de paramètres » et « Séquence de visualisation » sont affichées.

Une séquence est un déroulement de logiciel dans l'automate programmable. Toutes les étapes individuelles à l'intérieur d'une séquence sont traitées les unes après les autres au démarrage de l'automate programmable.

L'automate programmable n'est opérationnel que lorsque toutes les séquences ont été traitées du début à la fin.

─     La dernière étape à l'intérieur d'une séquence apparaît sur fond vert. La séquence a été parcourue avec succès du début à la fin.

─     Une autre étape à l'intérieur d'une séquence apparaît sur fond vert. La séquence a été parcourue avec succès jusqu'à l'étape affichée sur fond vert. Une erreur s'est éventuellement produite au niveau de cet étape.

La séquence principale et la séquence de paramètres sont liées l'une à l'autre. La séquence principale démarre la séquence de paramètres à la première étape. Lorsque le traitement de la séquence de paramètres a été effectué, la séquence principale continue d'être traitée à partir de la deuxième étape.
