Afficher le diagnostic de l'automate programmable avec informations de version [1] [2]

Pour une analyse des erreurs ou pour une consultation avec le service d'assistance ABUS, les informations de version de la fenêtre « Diagnostic AP » de KranOS peuvent être utiles.

Pour cette étape de travail, un accès à KranOS via un ordinateur portable ou une tablette est requis. L'utilisateur « Abnahme » (réception) (niveau d'utilisateur ‚[2]) ou « Service » (niveau d'utilisateur [1]) doit être connecté.

Afficher la version du programme d'ABUControl

Aperçu : navigation dans KranOS

Utilisateur « Service » ou « Abnahme » (réception) à « Diagnostic AP » à « Carte SD de l'AP »

Se connecter à KranOS avec l'utilisateur « Service » (niveau d'utilisateur [1]) ou « Abnahme » (réception) (niveau d'utilisateur [2]). Voir « Connecter un ordinateur portable ou une tablette à ABUControl » page 17.

Sur l'écran d'accueil : dans le menu « Réglages » (roue dentée sur fond jaune), cliquer sur l'option de menu « Diagnostic AP ».

● La fenêtre « Diagnostic AP » s'affiche.

Dans le menu « Réglages » (roue dentée sur fond jaune), cliquer sur l'option de menu « Carte SD de l'AP ».

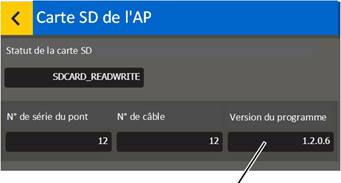

	Champ « Version du programme »

● La fenêtre « Carte SD de l'AP » s'affiche.

Consulter la version du programme d'ABUControl dans la zone de texte « Version du programme ».

Remarque :

Pour l'utilisation du présent manuel du produit ou pour tout entretien avec le service après-vente ABUS, la version du programme ici nommée est avant tout importante. Les différents numéros de version affichés dans la fenêtre « Diagnostic AP » ne sont importants que dans quelques cas.

Afficher la page de diagnostic de l'automate programmable

Aperçu : navigation dans KranOS

Utilisateur « Service » ou « Abnahme » (réception) à « Diagnostic AP »

Sur l'écran d'accueil : dans le menu « Réglages » (roue dentée sur fond jaune), cliquer sur l'option de menu « Diagnostic AP ».

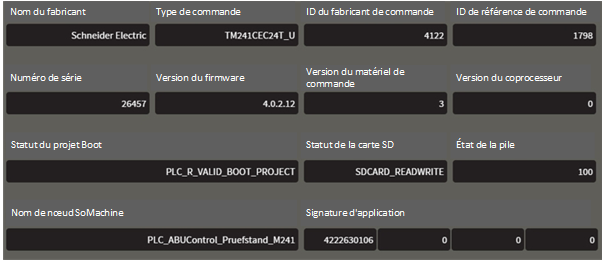

Lire le diagnostic

● La fenêtre « Diagnostic AP » s'affiche.

Lire les informations nécessaires :

Zone de texte	Signification
« Nom du fabricant »	Nom du fabricant des composants de la commande
« Type de commande »	Référence de la commande
« ID du fabricant de commande »	Identifiant du fabricant des composants de la commande
« ID de référence de commande »	Identifiant du type de commande
« Numéro de série »	Numéro de série de la commande
« Version du firmware »	Version de firmware de la commande
« Version du matériel de commande »	Version de matériel de la commande
« Version du coprocesseur »	Version du coprocesseur de la commande
« Statut du projet Boot »	Retour d'information concernant l'application Boot sauvegardée dans la mémoire Flash de l'automate programmable.
« Statut de la carte SD »	État de la carte SD dans l'automate programmable.
« État de la pile »	État de chargement de la pile de l'automate programmable, en pourcentage.
« Nom de nœud SoMachine »	Nom de nœud dans le réseau SoMachine
« Signature d'application »	Signature de l'application.

Remarque :

Les différents numéros de version affichés dans cette fenêtre ne sont importants que dans quelques cas.
