Para el análisis de fallos o en conversación con el servicio técnico de ABUS puede resultar útil saber qué dispositivos de red CAN-Bus se han reconocido.

Para este paso de trabajo es necesario un acceso a KranOS desde un portátil o una tableta. Debe estar con sesión iniciada como "Abnahme" (aprobación) (nivel de usuario [2]‚) o "Service" (servicio) (nivel de usuario [1]).

Iniciar sesión como "Service" (servicio) (nivel de usuario [1]‚) o "Abnahme" (aprobación) (nivel de usuario [2]) en KranOS. Véase Conectar el portátil o la tableta al ABUControl en página 26.

En la pantalla inicial, en el menú "Ajustes" (rueda dentada sobre fondo amarillo), hacer clic en el punto de menú "Diagnóstico del PLC".

●   Aparece la ventana de "Diagnóstico PLC".

En el menú "Ajustes" (rueda dentada sobre fondo amarillo), hacer clic en el punto de menú "Diagnóstico del CAN-Bus".

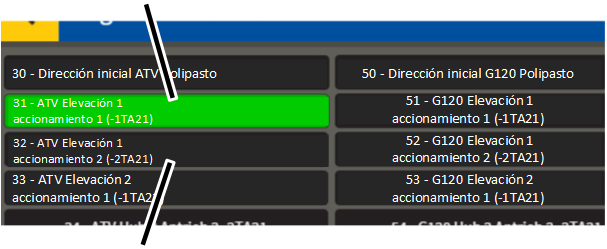

●   Aparece la ventana de "Diagnóstico Can-Bus".

●   Todos los dispositivos CAN-Bus identificados en la red se muestran con fondo verde.

●   Todos los demás dispositivos CAN-Bus que ABUControl conoce, pero no se encuentran en la red de CAN-Bus, aparecen con fondo negro.

Se muestran en principio todos los dispositivos CAN-Bus que pueden aparecer en una grúa con ABUControl.

Por ello aparecen con fondo negro tanto los aparatos que no existen en general en la grúa en cuestión como también aquellos que por un error no funcionan correctamente

En el esquema eléctrico de la grúa aparecen los dispositivos CAN-Bus existentes en la grúa.
