En caso de un espaciamiento entre grúas dependiente de la carga, en ambos mandos de grúa y grúa contigua hay que conocer si en la otra grúa se ha infrapasado o sobrepasado la carga ajustada. Esta información se transmite mediante una fotocélula entre ambas grúas. Cada grúa cuenta para ello con una fotocélula para la transmisión de la señal como emisor y otra como receptor.
|
|
─ Las fotocélulas para la transmisión de la señal de autorización se montan en los extremos opuestos de los testeros.
─ En cada grúa se monta un emisor y un receptor.
─ En una grúa se monta el emisor arriba y el receptor abajo. En la otra grúa se hace al revés.
|
Arco roscado |
| |
|
| ||
|
Soporte |
Abrazadera de tubo | |
Fijar el soporte en los extremos opuestos de
los testeros.
Atornillar
el soporte con arco roscado.
|
Arco roscado |
Par de apriete |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |

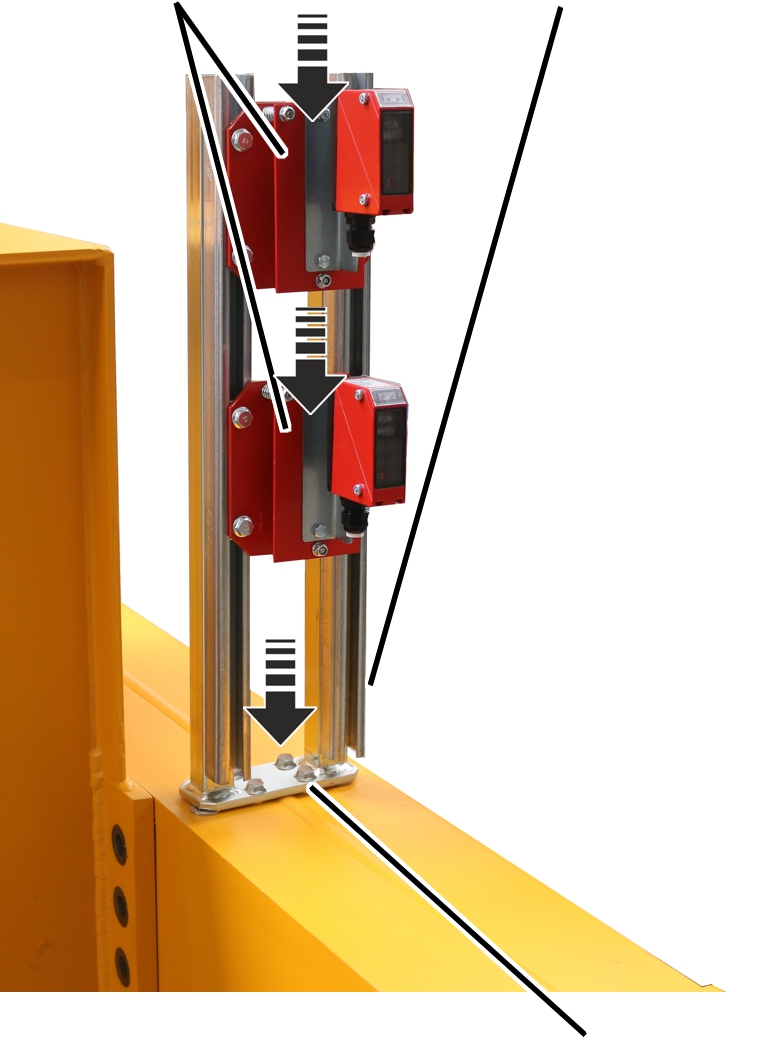

Insertar y asegurar las abrazaderas de tubo
(2x).
|
Soporte para las fotocélulas |
|
|
| |
|
|
Abrazaderas de tubo |
Insertar el soporte de las fotocélulas (2x)
en las abrazaderas de tubo.
Orientar los soportes y atornillar las
abrazaderas con fuerza manual.
|
|
Fotocélulas |
|
| |
Insertar las fotocélulas en los
soportes.
Apretar las fotocélulas con fuerza
manual.
Tender los cables de conexión de las
fotocélulas hasta el cuadro eléctrico de la grúa y fijarlos con bridas.
Cuando por la baja altura de la grúa haya poco espacio encima de la viga principal, las fotocélulas no se montan una encima de la otra, sino una al lado de la otra con soportes adicionales.
|
Soporte para las fotocélulas |
|
|
| |
|
|
Abrazaderas de tubo |
Insertar el soporte de las fotocélulas (4x)
en las abrazaderas de tubo.
Orientar los soportes y atornillar las
abrazaderas con fuerza manual.
|
|
Fotocélulas |
|
| |
Insertar las fotocélulas en los
soportes.
Apretar las fotocélulas con fuerza
manual.
Tender los cables de conexión de las
fotocélulas hasta el cuadro eléctrico de la grúa y fijarlos con bridas.
|
Fotocélulas |
Soporte para las fotocélulas |
|
| |
|
|
Tornillos nervados M8x20 |
Colocar el soporte para las fotocélulas
sobre los orificios en el testero.
Atornillar los soportes de fotocélulas con
tornillos nervados M8x20.
Insertar las fotocélulas en los
soportes.
Apretar las fotocélulas con fuerza
manual.
Tender los cables de conexión de las
fotocélulas hasta el cuadro eléctrico de la grúa y fijarlos con bridas.
|
LED verde: tensión de servicio |
LED amarillo (solo en receptor): existe contacto visual con el emisor |
|
| |
|
Tuercas autoblocantes para la orientación |
|
Orientar ambas fotocélulas en la grúa y grúa
contigua con las tuercas autoblocantes para que estén perfectamente alineadas
entre sí. El LED amarillo en el receptor debe encenderse.
─ El LED verde (en emisores y receptor) indica que hay tensión de servicio
─ LED amarillo (solo en receptor): existe contacto visual con el emisor
En cuanto pueda desplazarse la grúa:
Recorrer en distancias variadas varias veces la vía de grúa completa y comprobar
si la alineación de las fotocélulas es correcta (LED amarillo en receptor
(existe contacto visual) siempre encendido en todo el recorrido). Caso
necesario, realinear las fotocélulas.
Debido a desviaciones en la posición de la vía de grúa, la orientación de las fotocélulas puede variar.
