La comprobación del cable es más fácil y segura con ABUControl al mostrar los segmentos de cable para los que se ha calculado un desgaste máximo.
Para este paso de trabajo es necesario un acceso a KranOS desde un portátil o una tableta. Debe estar la sesión iniciada como "Abnahme" (aprobación) (nivel de usuario ‚[2]).
|
|
¡Peligro de caída de la carga! ABUControl ofrece sólo un cálculo del desgaste y no puede considerar todas las condiciones de servicio ni daños imprevistos procedentes del exterior. El cable puede haber alcanzado el estado de sustitución aunque ABUControl no haya comunicado ningún estado de sustitución por desgaste. El cable se comprobará en su totalidad y en detalle independientemente del cálculo realizado por ABUControl. |
|
Vista general: Navegación en KranOS |
|
Usuario "Abnahme" (aprobación) à "Polipasto" à "Estado de sustitución por desgaste" A partir de la versión del programa 1.2.0.1 |
Iniciar sesión como usuario "Abnahme" (aprobación) (nivel de usuario
[2]) en KranOS. Véase Conectar el portátil o la
tableta al ABUControl en página 26.
Seleccionar el polipasto deseado en el menú principal (por ejemplo,
polipasto 1).
● Se abre la ventana para el polipasto deseado.
En el menú "Ajustes" (rueda dentada sobre fondo amarillo), hacer clic
en el punto de menú "Estado de sustitución por desgaste".
|
Columna "Posición del cable" |
Columna "Longitud de desgaste" |
|
| |
|
Campo "Longitud total ámbito de desgaste" |
Campo "Desgaste máximo" |
● Aparece la ventana "Estado de sustitución por desgaste".
● En la tabla se muestran uno o más segmentos de cable (un segmento por línea), para los que ABUControl ha calculado un desgaste.
─ La columna de "Posición del cable" indica donde se encuentra el segmento de cable correspondiente. El tramo está medido desde el punto fijo hasta el inicio del segmento del cable en cuestión.
─ La columna "Longitud de desgaste" indica la longitud del segmento que muestra un desgaste notable. Se mide desde el inicio de la posición indicada en "Posición del cable".
● En el campo "Longitud total ámbito de desgaste" se indica el segmento del cable en la tabla, que ha sido calculado como segmento de máximo desgaste.
● En el campo "Desgaste máximo" se indica el grado de desgaste del segmento de máximo desgaste.
La inspección del cable debe iniciarse en las posiciones de cable
indicadas.
Hay que verificar todos los segmentos indicados uno detrás de otro. Aquí es donde se debe contar con las más próximas roturas de alambres.
Véase el siguiente apartado.
Las dos columnas izquierdas "Posición del cable" y "Longitud de desgaste", así como los campos "Longitud total ámbito de desgaste" y "Desgaste máximo" son idénticos a los del programa versión 1.2.0.6.
Columnas adicionales:
|
Columnas adicionales |
Columna "Estado" |
|
| |
● Hasta la versión 1.2.0.5 se muestran en la ventana "Desgaste estado de sustitución" algunas columnas más. No tienen que tenerse en cuenta para la valoración del estado de sustitución por desgaste.
● La columna "Estado" ofrece información de estado sobre el desgaste de la fila en cuestión:
─ Estado 0 (verde): el desgaste en este segmento del cable es inferior al 80 %.
─ Estado 1 (rojo): el desgaste en este segmento del cable es inferior al 80 %, pero mayor a todos los demás segmentos.
─ Estado 2 (rojo): el desgaste en este segmento del cable es superior al 80 %.
─ Estado 3 (rojo): el desgaste en este segmento del cable es del 100 %.
Ventana adicional:
|
Vista general: Navegación en KranOS |
|
Usuario 'Abnahme' (aprobación) à "Polipasto" à "Desgaste estado de sustitución" à "Poleas de inversión, estado de desgaste" De versión de programa 1.2.0.1 hasta versión de programa 1.2.0.5 |
|
|
● Hasta la versión 1.2.0.5 se dispone de la ventana "Poleas de inversión, estado de desgaste", en la que se dan datos sobre cada polea respecto al cálculo del estado de sustitución por desgaste. No tienen que tenerse en cuenta para la valoración del desgaste.
Los segmentos de cable con un desgaste notorio se muestran en la ventana "Desgaste estado de sustitución".
En todos los segmentos con un desgaste notorio:
|

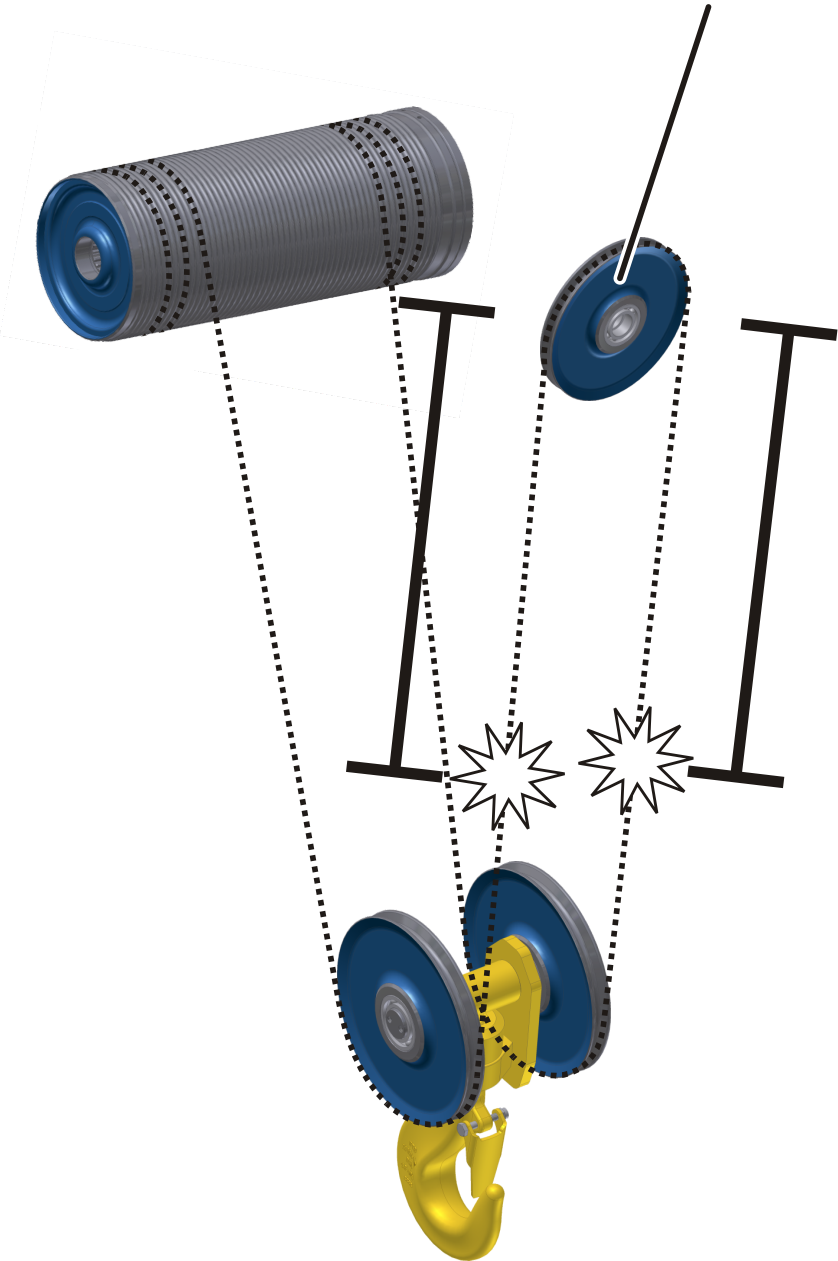

Distancia desde el punto fijo hasta el inicio del segmento de cable (campo "Longitud del cable") |
|
|
| |
|
|
Segmento de cable (Campo "Longitud total ámbito de desgaste") |
Desplace el gancho todo lo posible hasta abajo.
Así se simplifica la medición en el cable.
Medir la distancia de la "Posición del cable" desde el punto fijo del
polipasto.
En este punto empieza el segmento de cable con un desgaste notorio.
El segmento de máximo desgaste se suele encontrar en el primer ramal, pero puede estar en otros ramales según el uso al que se haya dado a la grúa. En este caso hay que volver a medir la distancia "Posición del cable" desde el punto fijo del polipasto de cable y alrededor de la polea de cable en la trócola.
Medir la "Longitud total ámbito de desgaste" desde el principio del
segmento del cable.
● En esta zona se encuentra el segmento de cable con mayor desgaste. Aquí es donde se debe contar con las más próximas roturas de alambres.
Comenzar aquí la comprobación del cable.
Véase también "Manual general de producto para grúas ABUS", apartado "Verificar el cable".
Si no se ha detectado aquí un estado de sustitución por desgaste:
Comprobar todo el cable restante.
Este apartado afecta sólo a polipastos con doble mecanismo de elevación (donde los dos extremos del cable se enrollan cada uno en su propio tambor) y en polipastos de cable con mecanismo de elevación True Vertical Lift (donde los dos extremos del cable se enrollan ambos en el mismo tambor).
|
|
Polea de compensación |
|
| |
En estos polipastos, el cable es enrollado por ambos extremos. El tramo de cable central prácticamente no se mueve en la polea de compensación del polipasto. Por lo tanto, podríamos considerar la polea de compensación como punto fijo y las dos mitades de cable como dos cables independientes.
El desgaste determinado por ABUControl se aplica tanto a la primera como a la segunda mitad de cable. Por su distribución simétrica, se considera que ambas mitades del cable sufren el mismo desgaste.
Hay que comprobar tanto el cable de la mitad izquierda de la polea de
compensación como el de la derecha. La polea de compensación se considera aquí
como punto fijo.
El cable sobre la polea de compensación lo valora ABUControl como punto fijo. Por ello no puede calcularse el desgaste aquí.
No obstante, debido al movimiento pendular de la carga y a las ligeras diferencias de giro de los dos tambores, también el cable sobre la polea de compensación sufre un desgaste.
|
|
¡Peligro de caída de la carga! El cable sobre la polea de compensación no puede ser calculado por ABUControl. Por lo tanto será necesario comprobar adicionalmente el tramo de cable sobre la polea de compensación con especial cuidado. |
|
Polea de compensación | |
|
| |
|
Tramo de cable sobre la polea de compensación |
|
El tramo de cable sobre la polea de compensación se comprobará con
especial cuidado adicionalmente al resto del cable.
Si el cable está en estado de sustitución por desgaste:
Debe sustituirse el cable. Véase Cambio del cable y el manual de producto del
polipasto de cable.
