Das Lastmesssystem ermittelt kontinuierlich die aktuelle Last am Lasthaken. Dieser Wert ist für viele Funktionen des Krans nötig, insbesondere für die Überlast-Sicherung.

Das Lastmesssystem muss einmalig mit einer angehobenen Prüflast kalibriert werden, um die angeschlagene Last auswerten zu können.

Für diesen Arbeitsschritt ist ein Zugriff von einem Laptop oder Tablet-Computer auf KranOS nötig. Der Benutzer ‚Abnahme’ (Benutzerlevel [2]) muss eingeloggt sein.

Voraussetzungen zum Kalibrieren:

─     Zum Kalibrieren ist eine Prüflast nötig.

─     Die Masse der Prüflast muss genau bekannt sein.

─     Die Masse der Prüflast sollte mindestens 80% maximalen Tragfähigkeit des Krans und so nah wie möglich an der maximalen Tragfähigkeit des Krans sein.

Für die dynamische Prüfung der maximalen Tragfähigkeit des Krans wird üblicherweise eine Prüflast mit 110% der maximalen Tragfähigkeit des Krans verwendet. Diese kann in der Regel auch für die Kalibrierung genutzt werden.

Eine Last oberhalb der maximalen Tragfähigkeit des Krans darf nur von einer befähigten Person für die Prüfung vor der ersten Inbetriebnahme von Krananlagen gehoben werden.

Bei einer Last über 110% der maximalen Tragfähigkeit des Krans sperrt ABUControl die Heben-Funktion. Die Last kann nicht mehr gehoben sondern nur noch abgesetzt werden.

Bei einer Last mit 130% der maximalen Tragfähigkeit des Krans sperrt ABUControl die Heben- und Senken-Funktion. Die Last kann nicht mehr gehoben oder abgesetzt werden.

Mit Benutzer ‚Abnahme’ (Benutzerlevel [2]) in KranOS einloggen. Siehe Laptop oder Tablet-Computer mit ABUControl verbinden.

Im Hauptmenü das gewünschte Hubwerk auswählen (z.B. Hubwerk 1).

●   Das Fenster für das gewünschte Hubwerk erscheint.

Im Menü „Einstellungen“ (Zahnrad auf gelbem Grund) den Menüpunkt „Kalibrierung Hubwerk“ anklicken.

Für das Kalibrieren mit einer angehobenen Prüflast ist der linke Bereich im Fenster „Kalibrierung Hubwerk“ vorgesehen. Der rechte Bereich mit der Schaltfläche „Lastsensor kalibrieren“ wird hingegen nur benötigt, wenn die Festpunkttraverse oder der Lastsensor ausgetauscht wurde

●   Das Fenster „Kalibrierung Hubwerk“ erscheint.

Im Auswahlfeld „Prüflast“ auswählen, ob das Lastmesssystem mit einem oder zwei Sensoren arbeitet:

─     Bei allen Seilzügen GM 800 bis GM 7000 kompakt wird die Last mit EINEM Sensor (mit einem Messbolzen in der Festpunkttraverse) gemessen.

─     Beim Seilzug GM modular (ab 09/2016) wird die Last mit EINEM Sensor (Lastmessarm mit einem doppelt ausgeführten Lastsensor auf der Festpunkttraverse) gemessen.

Bei frühreren Versionen des GM modular (bis 09/2016) wurde die Last mit ZWEI Sensoren (Lastmessarm mit zwei Lastsensoren auf der Festpunkttraverse) gemessen.

Falls nötig: Last und Anschlagmittel aus dem Lasthaken nehmen.

Leeren Lasthaken so heben/senken, dass er relativ weit oben hängt, z.B. etwa einen Meter unter der höchsten Hakenstellung.

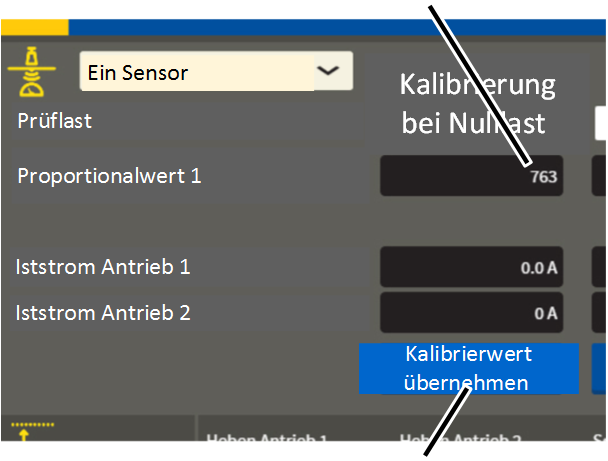

●   Der angezeigte Wert in der Zeile „Proportionalwert“ ist ein Messwert ohne Maßeinheit, aus dem später die Last berechnet wird.

Schaltfläche „Kalibrierwert übernehmen“ in der Spalte „Kalibrierung bei Nulllast“ anklicken.

●   Der aktuelle Wert wird als Nulllast gespeichert.

Das Eingabefeld „Prüflast“ in der Spalte „Kalibrierung bei Prüflast“ anklicken.

Die Masse der Prüflast eingeben.

Schaltfläche „OK“ anklicken.

●   Der eingegebene Wert wird übernommen.

Arbeitssicherheitsbestimmungen beachten und Prüflast anheben.

Warten, bis die Prüflast ruhig im Lasthaken hängt.

Schaltfläche „Kalibrierwert übernehmen“ in der Spalte „Kalibrierung bei Prüflast“ anklicken.

●   Der aktuelle Wert wird als Prüflast gespeichert.
