Grundlegende Parameter für Bewegungsprofile (Fahrprofile und Hubprofil) einstellen [1]

Die Bewegungsprofile aller drei Kranachsen (Kranfahrprofil, Katzfahrprofil, Hubprofil) können im Beschleunigungs- und Bremsverhalten an die eigenen Gewohnheiten angepasst werden.

Für diesen Arbeitsschritt ist ein Zugriff von einem Laptop oder Tablet-Computer auf KranOS nötig. Der Benutzer ‚Service’ (Benutzerlevel [1]) muss eingeloggt sein.





Parameter für Bewegungsprofil aufrufen

Überblick: Navigation in KranOS

Benutzer ‚Service’ à „Parameter Bewegungsprofil“

Hinweis:

Das Fenster „Parameter Bewegungsprofil“ ist das einzige Fenster in KranOS, dass mit dem Benutzer ‚Service‘ aufgerufen werden kann, mit dem Benutzer ‚Abnahme‘ aber nicht. Ansonsten können alle Fenster, die mit dem Benutzer ‚Service‘ aufgerufen werden können, auch mit dem Benutzer ‚Abnahme‘ aufgerufen werden, da der Benutzer ‚Abnahme‘ weitergehende Berechtigungen hat als der Benutzer ‚Service‘.

Tatsächlich sind die Parameter im Fenster „Parameter Bewegungsprofil“ hier jedoch für den Benutzer ‚Service‘ lediglich zusammengefasst.

Die Parameter können mit dem Benutzer ‚Abnahme‘ zusätzlich zu vielen weiteren Parametern in den Fenstern „Parameter Kranfahrprofil“ (bzw. „Parameter Katzfahrprofil“ oder „Parameter Hubprofil“) eingestellt werden.



* Mit Benutzer ‚Service’ (Benutzerlevel [1]) in KranOS einloggen. Siehe Laptop oder Tablet-Computer mit ABUControl verbinden.

* Im Startfenster: Im Menü „Einstellungen“ (Zahnrad auf gelbem Grund) den Menüpunkt „Parameter Bewegungsprofil“ anklicken.

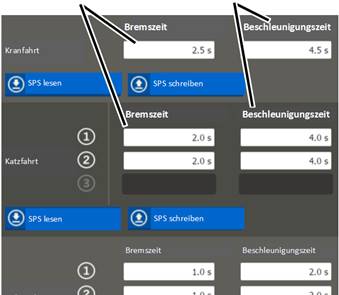

Parameter einstellen

Bremszeit

Beschleunigungszeit

●   Das Fenster „Parameter Bewegungsprofil“ erscheint.

●   Die aktuellen Einstellungen werden angezeigt.

─    Die gewünschten Werte einstellen:

Gefahr durch zu kurze Bremszeit und Beschleunigungszeit

Bei zu kurzer Bremszeit oder Beschleunigungszeit kann die Statik der Tragkonstruktion (z.B. des Gebäudes) zu stark belastet und beschädigt werden.

Vor Ändern des Parameters Kontakt mit ABUS-Service aufnehmen.



Gefahr durch zu lange Bremszeit!

Bei zu langer Bremszeit kommt der Kran (die Katze) möglicherweise nicht rechtzeitig zum Stehen und kann mit anderen Kranen (Katzen) kollidieren.

Nach dem Ändern des Parameters Bremszeit testen.

─     „Bremszeit“: Zeit, in der der Fahrantrieb von der Fahrgeschwindigkeit laut Typenschild bis zum Stillstand abbremst. Bei einem niedrigen Wert bremst der Kran (oder die Katze) schneller, bei einem hohen Wert langsamer. Die kürzeste und längste Zeit, die eingestellt werden kann, wird bei der Eingabe im Tastenfeld angezeigt.

─     „Beschleunigungszeit“: Zeit, in der der Fahrantrieb auf die Fahrgeschwindigkeit laut Typenschild beschleunigt. Bei einem niedrigen Wert beschleunigt der Kran (oder die Katze) schneller, bei einem hohen Wert langsamer. Die kürzeste und längste Zeit, die eingestellt werden kann, wird bei der Eingabe im Tastenfeld angezeigt.

* Schaltfläche „SPS schreiben“ anklicken.
